쇼케이스, 냉동창고, 정육 코너, 식자재 냉장 설비 등 대부분의 상업용 냉동설비에는 팽창밸브(TXV, Thermostatic Expansion Valve) 가 설치되어 있습니다.
팽창밸브는 증발기로 공급되는 액냉매의 유량을 정밀하게 조절하는 핵심 제어장치이며, 이 부품이 정상적으로 동작하기 위해서는 깨끗한 냉매가 공급되어야 합니다.
이때 팽창밸브 바로 앞에서 마지막으로 냉매를 여과하는 부품이 바로 스트레이너(Strainer) 입니다.
스트레이너는 크기가 작고 눈에 잘 띄지 않는 부품이지만, 막힘이 발생하면 쇼케이스가 설정 온도까지 내려가지 않거나 압축기가 과부하 상태로 계속 운전하는 등 심각한 고장의 원인이 될 수 있습니다.
이번 기술자료에서는 실제 일산 대형마트 쇼케이스 유지보수 현장을 기반으로 스트레이너의 구조와 역할, 막힘 증상, 유지관리 방법을 자세히 살펴보겠습니다.

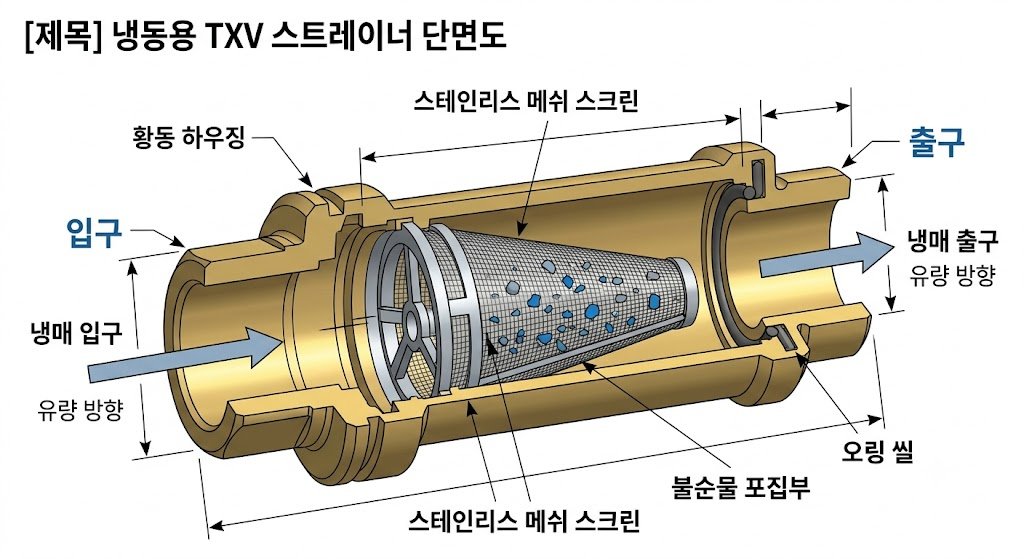

H2. 스트레이너(Strainer)란 무엇인가?
스트레이너(Strainer)는 액관(Liquid Line)에 설치되는 미세 여과장치입니다.
응축기를 통과한 액냉매는 필터드라이어를 지나 스트레이너를 통과한 후 팽창밸브(TXV)로 공급됩니다.
냉매 속에는 다음과 같은 오염물질이 포함될 수 있습니다.
- 동관 산화물
- 용접 슬래그
- 금속분
- 압축기 마모 입자
- 오일 슬러지
- 수분으로 인한 부식 생성물
이러한 이물질이 팽창밸브 내부에 유입되면 밸브가 정상적으로 개폐되지 않거나 내부 오리피스가 막혀 냉매 공급량이 크게 감소합니다.
스트레이너는 이러한 문제를 방지하기 위한 최종 보호장치입니다.
H2. 스트레이너는 어디에 설치될까?
냉동사이클에서 스트레이너는 팽창밸브 바로 앞에 설치됩니다.
냉매의 흐름은 일반적으로 다음과 같습니다.
압축기
↓
응축기
↓
리시버
↓
필터드라이어
↓
스트레이너
↓
팽창밸브(TXV)
↓
증발기
↓
압축기
필터드라이어가 수분과 산을 제거하는 역할이라면, 스트레이너는 팽창밸브 내부로 유입되는 고형 이물질을 차단하는 역할을 담당합니다.
두 부품은 서로 다른 기능을 수행하며 모두 냉동설비의 안정적인 운전에 필수적인 요소입니다.

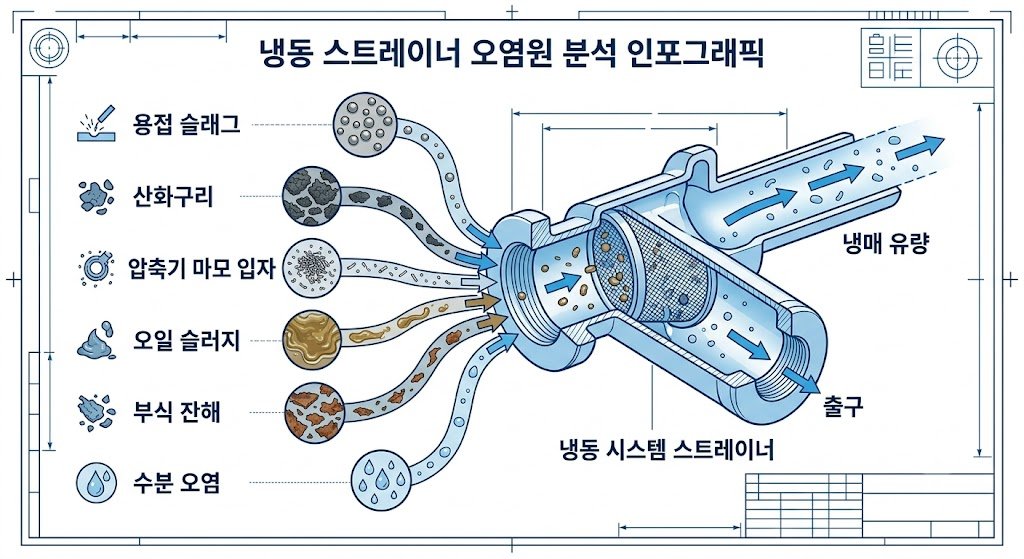

H2. 스트레이너가 막히는 주요 원인
스트레이너는 냉매 속의 이물질을 걸러주는 역할을 수행하기 때문에 장기간 운전하거나 시스템 내부에 오염원이 발생하면 점차 메쉬망이 막히게 됩니다.
대표적인 원인은 다음과 같습니다.
- 용접 슬래그
- 동관 내부 산화물
- 압축기 마모 금속분
- 오일 슬러지
- 수분에 의한 부식 생성물
- 필터드라이어 성능 저하
- 장기간 운전에 따른 오염물 축적
특히 신규 배관 시공이나 압축기 교체 이후에는 배관 내부에 남아 있는 금속분과 슬러지가 스트레이너에 집중적으로 쌓일 수 있으므로 초기 점검이 매우 중요합니다.

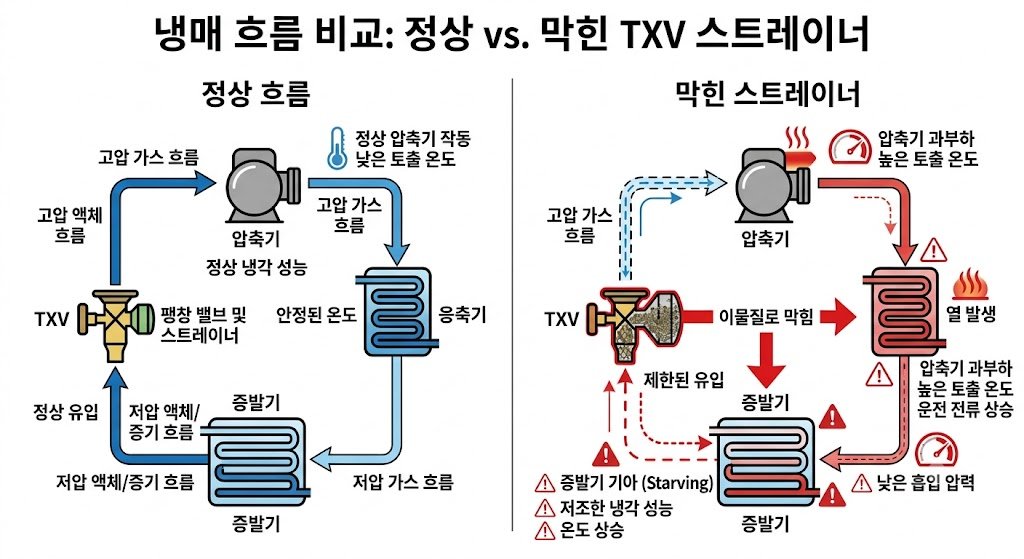

H2. 스트레이너가 막히면 어떤 현상이 발생할까?
스트레이너가 막히면 팽창밸브로 공급되는 액냉매의 양이 감소합니다.
이때 가장 먼저 나타나는 현상은 증발기 냉매 부족(Starving) 입니다.
냉매 공급이 부족한 증발기는 충분한 열교환을 하지 못하게 되고, 결국 쇼케이스 내부 온도가 설정값까지 내려가지 않습니다.
연쇄적인 고장 과정은 다음과 같습니다.
냉매 유량 감소
↓
팽창밸브 공급 부족
↓
증발기 냉매 부족(Starving)
↓
증발기 냉각능력 감소
↓
쇼케이스 온도 상승
↓
압축기 장시간 운전
↓
흡입압력 저하
↓
전력 소비 증가
↓
압축기 과부하
이처럼 단순한 스트레이너 막힘 하나가 시스템 전체의 효율을 떨어뜨리고 장비 수명에도 영향을 줄 수 있습니다.
H2. 현장에서 나타나는 대표적인 증상
스트레이너 막힘은 대부분 다음과 같은 증상으로 나타납니다.

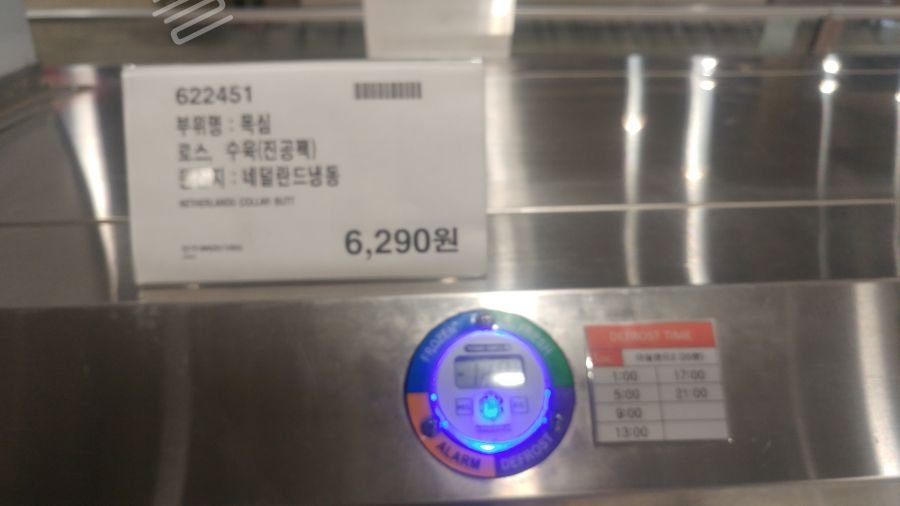

- 쇼케이스 온도가 설정온도까지 내려가지 않는다.
- 온도 알람이 반복 발생한다.
- 압축기가 계속 운전한다.
- 흡입압력이 정상보다 낮다.
- 증발기에 부분적으로만 성에가 형성된다.
- 제상 이후 정상온도로 복귀하는 시간이 길어진다.
- 냉동능력이 점차 감소한다.
이러한 증상이 나타난다면 냉매 부족만 의심하기보다 스트레이너와 팽창밸브 상태를 함께 점검해야 합니다.

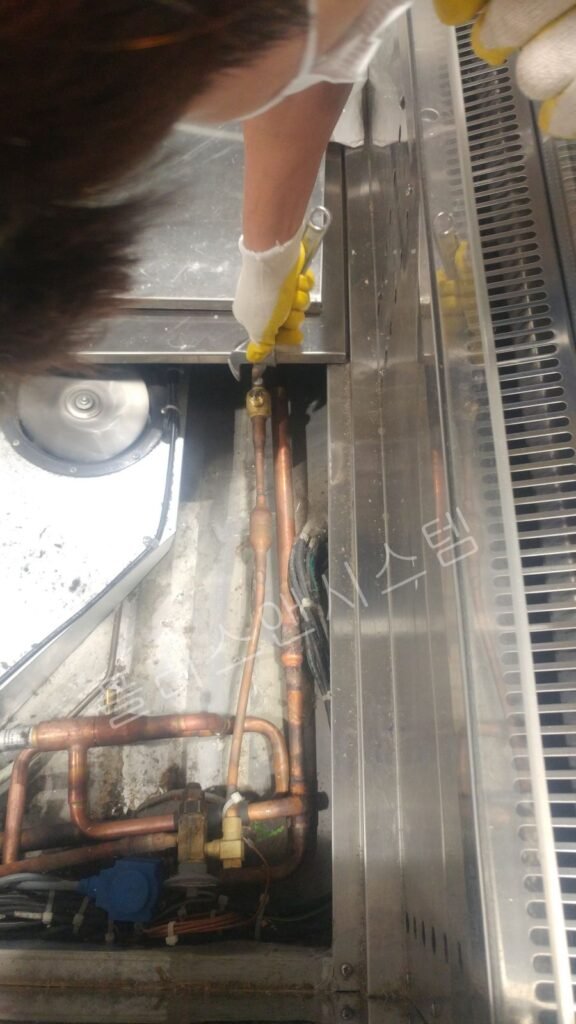

H2. 안전한 스트레이너 분해 작업

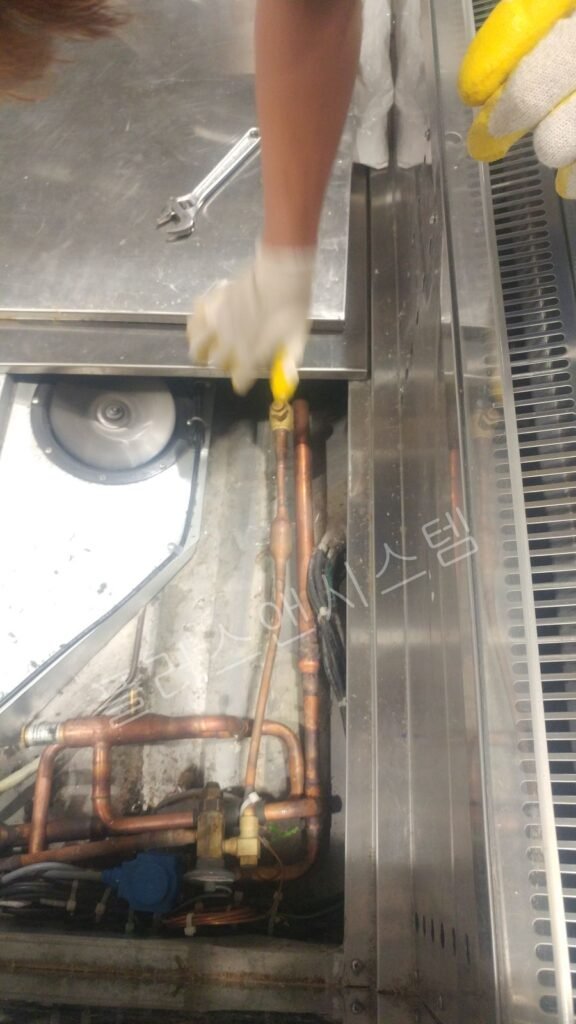

스트레이너를 점검하기 위해서는 반드시 액관 밸브를 차단하고 펌프다운(Pump Down)을 수행해야 합니다.
냉매가 충전된 상태에서 배관을 분해하면 고압의 냉매와 냉동기유가 분출될 수 있으므로 매우 위험합니다.
실제 현장에서는 액관 서비스 밸브를 차단한 후 잔류 냉매를 저압측으로 이동시키고 배관 내부 압력을 충분히 낮춘 후 분해 작업을 진행하였습니다.

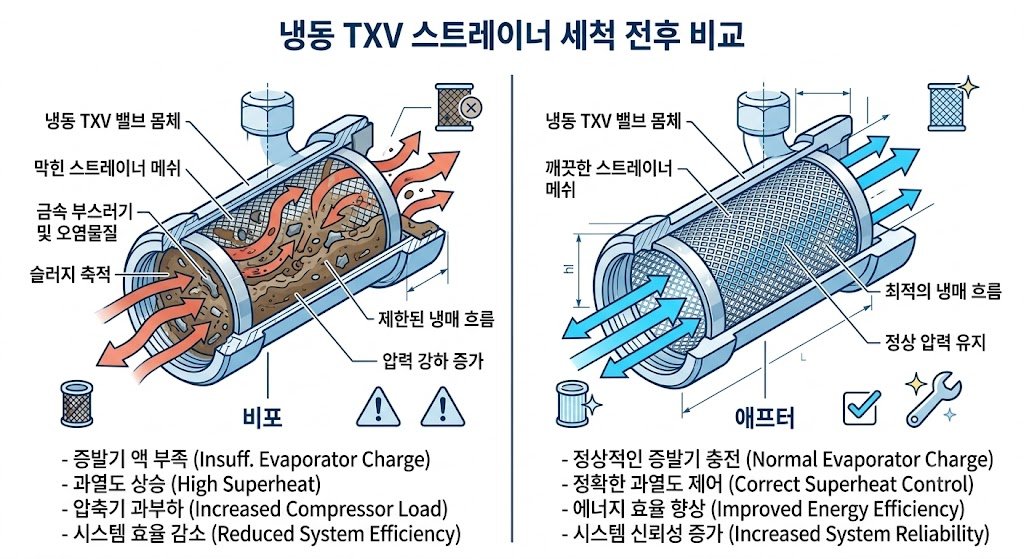

H2. 스트레이너 세척 및 재조립
스트레이너의 메쉬망은 오염 정도가 심하지 않다면 세척 후 재사용이 가능합니다.
이번 현장에서도 메쉬망 자체는 손상되지 않아 교체 대신 화학 세척을 실시하였습니다.
세척 절차는 다음과 같습니다.

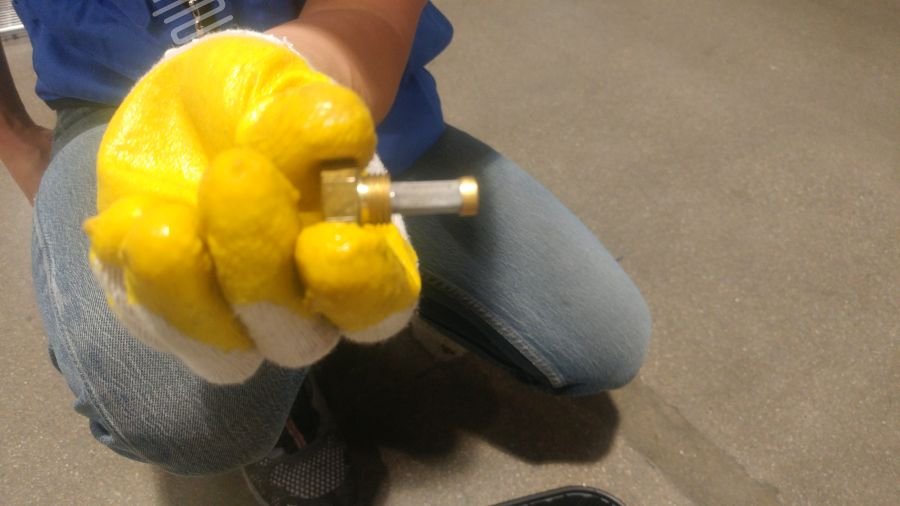

- 스트레이너 분해
- 메쉬망 오염 상태 확인

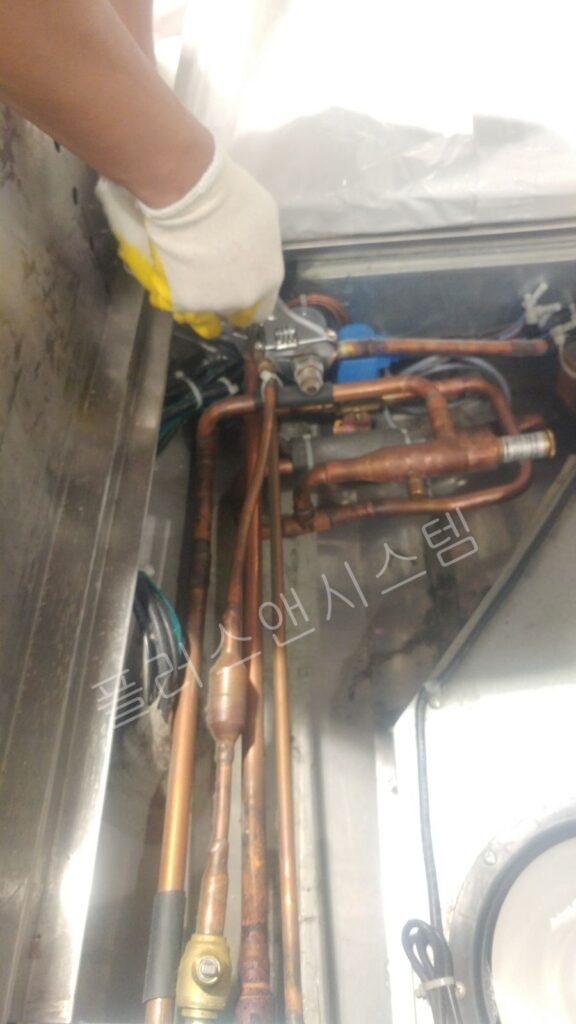

- 전용 세척제를 이용한 화학 세척
- 질소 브로잉(Blowing)
- 메쉬망 상태 재확인

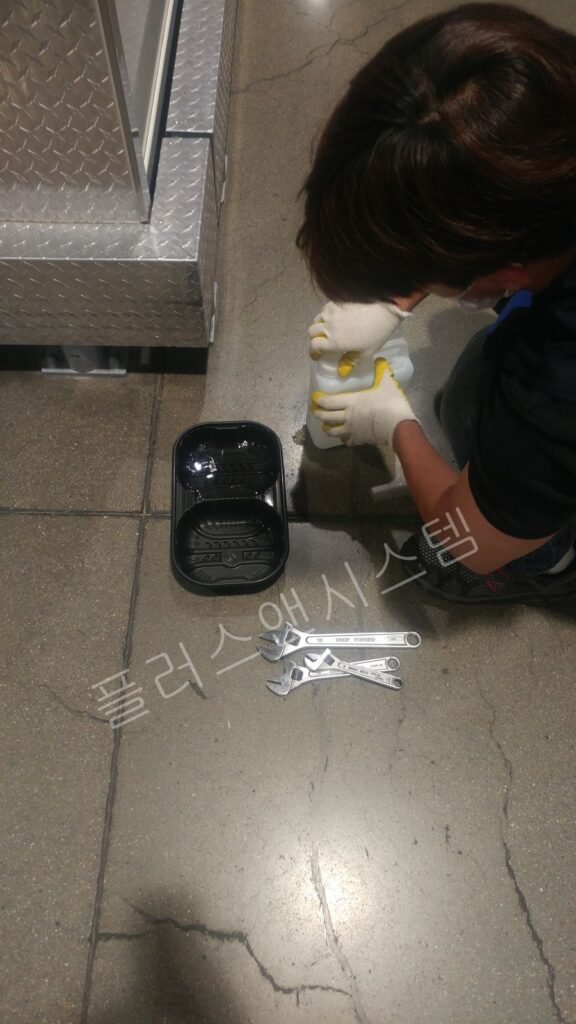

- 스트레이너 재조립
- 진공 작업
- 시운전 및 운전 상태 확인
메쉬망이 찢어졌거나 부식이 진행된 경우에는 세척보다 신품 교체를 권장합니다.

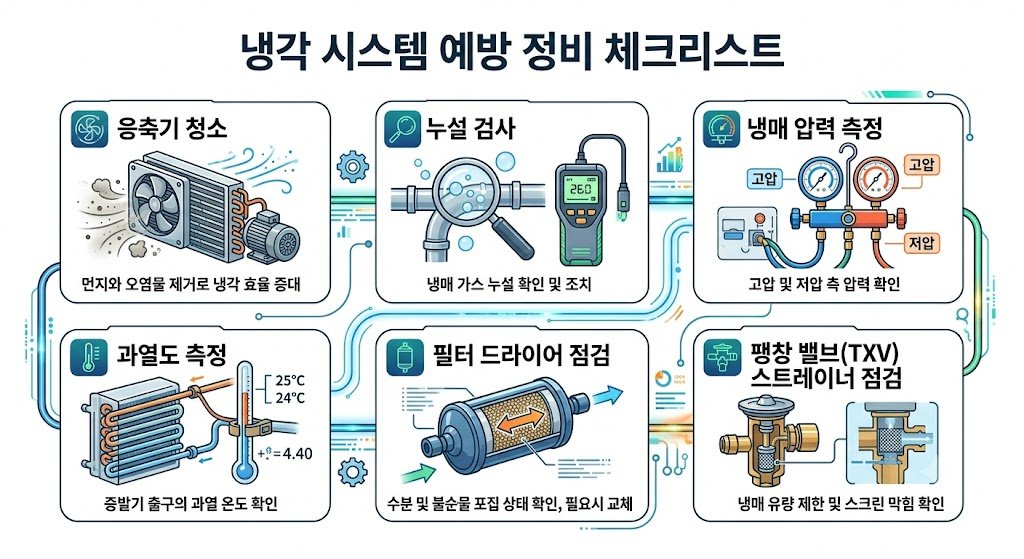

H2. 예방 유지관리 방법
스트레이너 막힘은 갑자기 발생하는 고장이 아니라 대부분 장기간의 오염 축적에 의해 진행됩니다.
따라서 정기적인 예방 점검을 실시하면 냉동효율 저하와 압축기 손상을 상당 부분 예방할 수 있습니다.
다음 항목을 정기적으로 확인하는 것을 권장합니다.
| 점검 항목 | 권장 주기 | 점검 목적 |
|---|---|---|
| 필터드라이어 상태 | 연 1회 | 수분 및 산 제거 성능 확인 |
| 스트레이너 오염 상태 | 연 1회 | 냉매 유량 저하 예방 |
| 냉매 압력 측정 | 정기점검 시 | 이상 압력 확인 |
| 과열도(Superheat) 측정 | 정기점검 시 | TXV 정상 작동 확인 |
| 응축기 세척 | 계절별 | 냉각 효율 유지 |
| 냉매 누설 점검 | 정기점검 시 | 냉매 부족 예방 |
특히 압축기 교체 또는 신규 배관 시공 이후에는 1~2개월 이내에 스트레이너 상태를 재점검하는 것이 바람직합니다.
H2. 현장 사례 핵심 정리
이번 일산 대형마트 쇼케이스 사례에서는 압축기 이상이나 냉매 부족이 아닌 팽창밸브 전단 스트레이너의 막힘이 냉각 성능 저하의 직접적인 원인이었습니다.
스트레이너를 분해하여 메쉬망의 오염 상태를 확인한 후 화학 세척과 질소 브로잉을 실시하였으며, 재조립과 진공 작업을 완료한 뒤 시운전을 진행한 결과 쇼케이스는 정상적으로 설정 온도까지 하강하였습니다.
이 사례는 온도 상승이 발생했다고 해서 무조건 냉매를 충전해서는 안 되며, 냉매 흐름을 방해하는 요소를 먼저 진단해야 한다는 점을 잘 보여주는 대표적인 유지관리 사례입니다.
자주 묻는 질문(FAQ)
Q1. 스트레이너가 막히면 냉매를 보충하면 해결되나요?
아닙니다. 스트레이너 막힘은 냉매 부족이 아니라 냉매의 흐름이 제한된 상태입니다. 원인을 해결하지 않고 냉매만 추가하면 시스템 압력 불균형이나 압축기 손상으로 이어질 수 있습니다.
Q2. 스트레이너는 청소가 가능한가요?
메쉬망이 손상되지 않았다면 세척 후 재사용이 가능합니다. 다만 부식이나 찢어짐이 확인되면 교체를 권장합니다.
Q3. 스트레이너는 얼마나 자주 점검해야 하나요?
일반적으로 연 1회 정기점검을 권장하며, 압축기 교체나 신규 배관 시공 후에는 1~2개월 이내에 추가 점검하는 것이 좋습니다.
Q4. 스트레이너와 필터드라이어는 같은 부품인가요?
아닙니다. 필터드라이어는 수분과 산성물질을 제거하는 역할을 하고, 스트레이너는 금속분과 슬러지 등 고형 이물질을 걸러 팽창밸브를 보호하는 역할을 합니다.
Q5. 쇼케이스 온도가 올라가면 가장 먼저 무엇을 확인해야 하나요?
온도 상승은 냉매 부족, 스트레이너 막힘, 팽창밸브 이상, 응축기 오염, 압축기 성능 저하 등 여러 원인으로 발생할 수 있습니다. 따라서 압력 측정과 냉매 흐름 진단을 먼저 수행한 후 원인에 맞는 조치를 해야 합니다.
