냉동창고나 산업용 냉동기에서 가장 중요한 장비는 컴프레셔(압축기)입니다.
압축기는 냉동설비의 심장이라고 불릴 만큼 중요한 역할을 담당하지만, 동시에 가장 고가의 부품이기도 합니다.
실제 유지관리 현장에서 발생하는 압축기 고장의 상당수는 오일 공급 문제와 관련되어 있습니다.
이러한 문제를 예방하기 위해 설치되는 것이 바로 오일압력 보호장치입니다.
이번 포스팅에서는 실제 냉동창고 현장에서 확인한 Danfoss OPP 시스템을 기반으로 오일압력 보호장치가 왜 필요한지 알아보겠습니다.
실제 현장에서 확인한 오일압력 보호장치

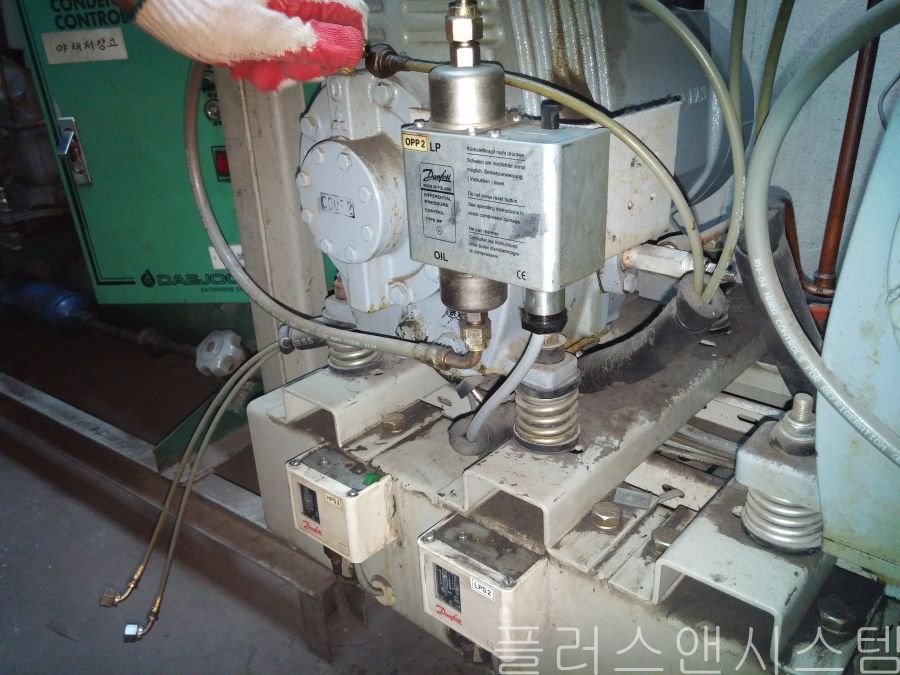

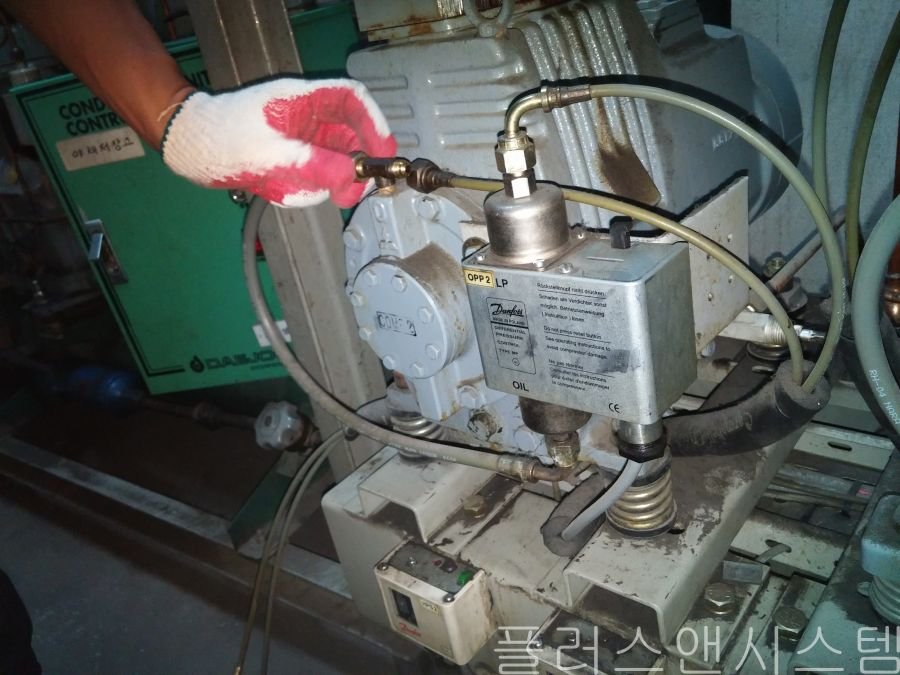

위 사진은 서울 영등포 냉동창고 유지보수 현장에서 확인한 Danfoss OPP 오일압력 보호시스템입니다.
사진 속에는
- OPP2
- LP91
- LP92
장치가 설치되어 있으며 압축기 내부 윤활 상태를 감시하는 역할을 수행합니다.
평상시에는 눈에 잘 띄지 않지만 압축기 보호에 매우 중요한 장치입니다.
압축기에는 왜 오일이 필요할까?
압축기 내부에는 다양한 기계 부품이 지속적으로 움직이고 있습니다.
대표적으로
- 크랭크축
- 베어링
- 피스톤
- 커넥팅로드
등이 있습니다.
이 부품들은 윤활유가 공급되지 않으면 금속 간 마찰이 발생하게 됩니다.
마찰이 증가하면
- 과열
- 마모
- 소음 증가
- 진동 증가
가 발생하고 결국 압축기 소손으로 이어집니다.
오일 부족은 생각보다 자주 발생한다
많은 분들이 오일 부족은 드문 일이라고 생각합니다.
하지만 실제 현장에서는 다음과 같은 이유로 오일 공급 문제가 발생합니다.
오일 리턴 불량
배관 내부에 오일이 고여 압축기로 복귀하지 못하는 경우
오일 펌프 이상
압축기 내부 오일 펌프 마모
냉매 과다 충전
오일 희석 현상 발생
필터 막힘
오일 순환 불량
장시간 저부하 운전
오일 회수율 감소
오일압력 보호장치는 어떤 역할을 할까?
오일압력 보호장치는 단순히 오일 양을 확인하는 장치가 아닙니다.
실제로는 오일 차압을 감시합니다.
즉,
오일펌프 압력
크랭크케이스 압력
=
유효 오일 압력
입니다.
오일 차압이 일정 수준 이하로 떨어지면 정상적인 윤활이 이루어지지 않는 것으로 판단합니다.
이 경우 압축기를 자동으로 정지시켜 더 큰 손상을 예방합니다.
LP91과 LP92는 어떤 역할을 할까?
LP91
오일 압력 감시
LP92
시간 지연 및 차단
압축기 기동 시 순간적인 압력 변동은 정상 현상입니다.
LP92는 일정 시간 동안 상태를 감시하고 오일 압력이 정상으로 회복되지 않을 경우에만 압축기를 정지시킵니다.
이를 통해 불필요한 트립을 방지하면서도 설비를 보호할 수 있습니다.
보호장치가 없으면 어떤 일이 발생할까?
오일압력 보호장치가 없거나 정상적으로 작동하지 않으면 압축기는 위험한 상태로 계속 운전하게 됩니다.
그 결과
- 베어링 손상
- 크랭크축 마모
- 피스톤 손상
- 모터 소손
- 압축기 교체
까지 이어질 수 있습니다.
실제 현장에서도 보호회로가 우회되었거나 압력스위치가 고장난 상태에서 운전되어 대형 수리로 이어지는 사례를 종종 확인할 수 있습니다.
유지관리 시 확인해야 할 점검 항목
냉동설비 정기점검 시 다음 항목을 확인하는 것이 좋습니다.
- 오일 레벨
- 오일 상태
- 오일 차압
- LP91 작동 상태
- LP92 작동 상태
- 배관 누설 여부
- 제어반 상태
정기 점검만으로도 압축기 수명을 크게 연장할 수 있습니다.
마무리
냉동기 압축기는 단순히 전원이 들어온다고 정상 운전되는 장비가 아닙니다.
오일 공급 상태가 적절하게 유지되어야만 장기간 안정적으로 운전할 수 있습니다.
Danfoss OPP, LP91, LP92와 같은 오일압력 보호장치는 압축기를 보호하는 핵심 안전장치이며 유지관리 과정에서 반드시 점검해야 하는 항목입니다.
에이스앤시스템은 냉동창고, 저온창고, 산업용 냉동기 유지관리 전문업체로서 압축기 진단, 오일 시스템 점검, 냉매 관리 및 제어반 점검 서비스를 제공하고 있습니다.
압축기 이상 증상이나 반복적인 트립이 발생한다면 전문 엔지니어의 정확한 점검을 받아보시기 바랍니다.
