성공적인 냉동창고 배관공사는 전체 냉동 및 공조 시스템의 혈관을 구축하는 가장 핵심적인 기반 작업입니다. 산업용 냉동냉장 및 공조설비 전문업체 에이스앤시스템입니다. 이번 포스팅에서는 경기도 하남시에 위치한 대형 물류센터 신축 현장의 냉동창고 배관 및 패널 시공 과정을 기술적 관점에서 상세히 분석합니다. 대규모 식자재 및 산업 자재를 보관하는 냉동창고는 미세한 온도 편차나 배관의 기밀 불량, 그리고 보온재의 시공 결함이 막대한 경제적 손실로 이어질 수 있습니다. 따라서 자재 입고부터 고소 작업, 용접, 진공, 그리고 패널 구축에 이르는 전 과정에서 철저한 엔지니어링 표준이 준수되어야 합니다.
현장 작업 핵심 요약
| 구분 | 상세 내용 |
| 현장명 | 하남시 대형 식자재 물류센터 신축 현장 |
| 주요 공정 | 대형 냉동창고 우레탄 패널 구축 및 메인 냉매 배관 설치 공사 |
| 핵심 기술 | 질소 치환 브레이징(은납 용접), 딥 바큠(Deep Vacuum), 하중 분산 행거 및 트레이 시공 |
| 적용 자재 | 고압/저압 직관 동관(L-Type), 고밀도 아티론 단열재, 100T/150T 우레탄 샌드위치 패널 |
냉동창고 배관공사의 핵심: 시스템 안정성을 결정짓는 초기 설계
산업용 냉동 시스템에서 배관은 압축기(Compressor), 응축기(Condenser), 팽창밸브(Expansion Valve), 증발기(Evaporator) 등 주요 장비 사이를 연결하며 고압의 액냉매와 저압의 가스 냉매를 순환시키는 역할을 합니다. 냉동창고 배관공사 시 관경(Pipe Diameter)의 선정은 냉매의 유속과 압력 강하를 결정짓는 매우 중요한 요소입니다. 유속이 너무 느리면 압축기로의 오일 회수가 불량해져 압축기 소손이 발생하며, 유속이 너무 빠르면 배관 내 마찰 손실이 증가하여 냉동 능력이 저하됩니다. 에이스앤시스템은 현장의 냉동 부하 계산을 통해 최적의 관경을 산출하고 시공에 임합니다.
1단계: 규격 동관 자재 검수 및 현장 반입

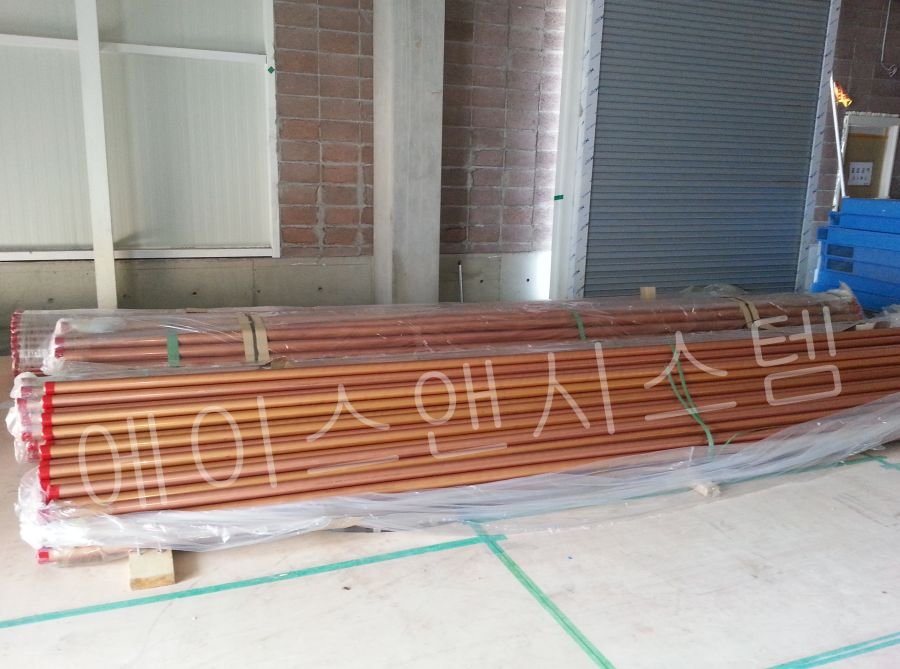

배관 자재는 높은 압력과 극저온 환경을 견뎌야 하므로, 한국산업표준(KS) 규격을 획득한 고품질의 직관 동관(일반적으로 두께가 두꺼운 L-Type 적용)을 사용합니다. 현장에 반입된 동관은 시공 전까지 습기나 먼지가 내부로 유입되지 않도록 양 끝단이 밀봉된 상태로 보관되어야 합니다. 수분은 냉동 사이클 내부에서 팽창밸브를 막거나 압축기 절연을 파괴하는 주원인이 되기 때문입니다.
2단계: 하중 분산 배관 트레이 및 행거 설치

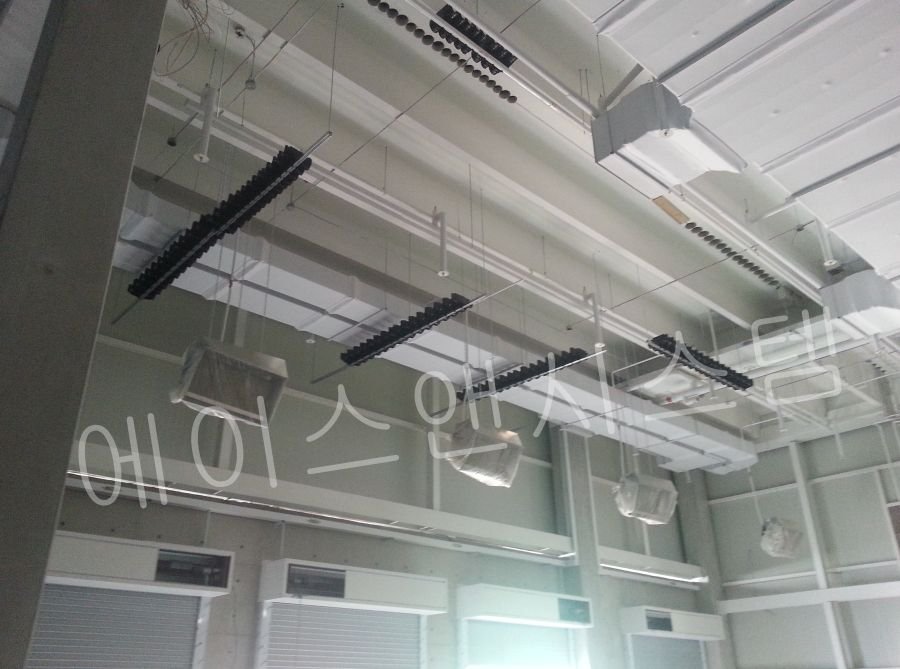

대형 물류센터의 냉동창고 배관공사 시에는 굵은 관경의 배관이 장거리로 설치됩니다. 배관 내부에 냉매와 냉동기유가 순환할 때 발생하는 하중, 그리고 압축기 기동/정지 시 발생하는 진동을 효과적으로 분산시키기 위해 천장 슬라브에 견고한 행거(Hanger)와 트레이(Tray)를 설치합니다. 지지 간격이 규격을 초과할 경우 배관이 처짐(Sagging) 현상을 겪게 되며, 이는 오일 트랩(Oil Trap)을 형성하여 시스템 장애를 유발할 수 있습니다.
3단계: 고소 장비 활용 및 수직/수평 배관 정밀 시공
수십 미터 상공의 천장고를 가진 현장 특성상, 안전한 냉동창고 배관공사를 위해 고소 작업대(Scissor Lift)를 활용하여 정밀 시공을 진행합니다. 여러 가닥의 고압/저압 배관이 교차하는 구간에서는 배관 간의 간섭을 피하고 보온재 시공을 위한 충분한 이격 거리를 확보해야 합니다. 특히 수직 입상 배관 구간에서는 일정 간격마다 오일 트랩(U-Trap)을 시공하여 압축기로의 원활한 오일 회수를 보장하는 기술적 디테일이 요구됩니다.
질소 치환 브레이징과 기밀/진공 테스트 공정
동관과 동관, 혹은 동관과 부속품을 연결할 때는 브레이징(Brazing, 은납 용접) 기법이 사용됩니다. 고온의 산소 용접 시 동관 내부에 산화 스케일(검은색 찌꺼기)이 발생할 수 있으므로, 에이스앤시스템은 배관 내부에 미세한 압력의 질소 가스를 흘려보내며 용접하는 ‘질소 치환 브레이징’ 방식을 철저히 적용합니다. 이를 통해 시스템 내부의 청정도를 유지합니다.
용접이 완료된 후에는 설계 압력 이상의 고압 질소를 배관 내부에 충전하고 최소 24시간 이상 방치하여 기밀 시험(Leak Test)을 실시합니다. 미세한 압력 강하도 허용되지 않으며, 누설이 없음을 확인한 후에야 딥 바큠(Deep Vacuum) 장비를 연결하여 배관 내부의 공기와 수분을 완전히 진공 상태(보통 500 Micron 이하)로 뽑아냅니다. 완벽한 진공 상태가 확보되어야만 정량의 냉매를 전자저울로 정밀하게 충전할 수 있습니다.
4단계: 단열 패널 시공 및 열교 차단

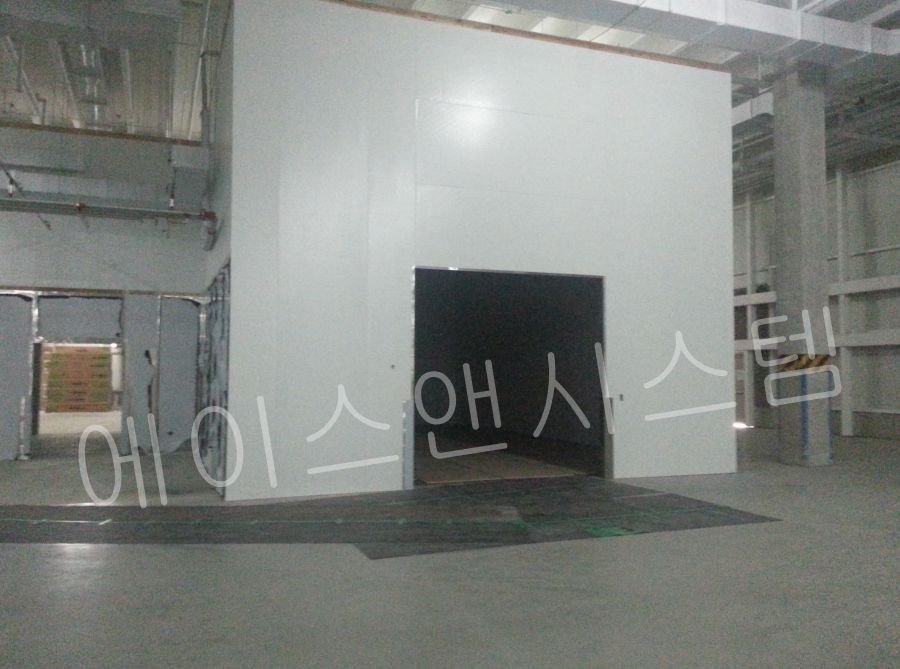

배관 공사와 맞물려 냉동창고의 본체를 구성하는 우레탄 샌드위치 패널(Sandwich Panel) 조립이 진행됩니다. 외부의 열 침입을 막고 내부의 냉기를 보존하기 위해 두께 100T~150T 이상의 고밀도 우레탄 패널이 사용됩니다. 패널 간의 이음새(Joint)는 우레탄 폼과 실리콘으로 완벽하게 코킹(Caulking) 처리하여 열교 현상(Thermal Bridge)과 결로를 차단합니다.
특히 배관이 패널을 관통하는 부위는 외부 공기 유입의 취약점이 될 수 있으므로, 특수 마감재와 발포 우레탄을 사용하여 기밀을 완벽하게 유지해야 합니다.
5단계: 배관 보온 및 시스템 시운전
배관 연결과 기밀 시험이 완료되면 배관 외부를 아티론 등 고밀도 단열 보온재로 감싸는 작업을 진행합니다. 냉매가 흐르는 저압관(흡입관)은 주변 공기와의 온도차로 인해 결로(응축수)가 심하게 발생하므로, 보온재의 이음새를 전용 접착제와 보온 테이프로 틈새 없이 마감해야 합니다. 보온재가 찢어지거나 틈새가 생기면 그 부위로 수분이 침투하여 동관의 부식을 유발하고 냉동 효율을 급감시킵니다.
모든 물리적 공정이 완료된 후, 전원을 투입하여 압축기를 기동하고 전체 시스템의 시운전을 실시합니다. 팽창밸브의 과열도(Superheat)와 응축기의 과냉도(Subcooling)를 측정하고, 설정된 냉동 보관 온도까지 도달하는 시간 및 사이클의 안정성을 분석합니다.
식품 위생 및 산업 안전 기준 준수
냉동창고의 온도 관리는 식자재 보관의 생명입니다. 식품의약품안전처(MFDS) 스마트 HACCP 규정 및 관련 산업 표준에 따르면, 냉동 보관 식품은 중심 온도가 영하 18℃ 이하로 지속적으로 유지되어야 합니다. 이를 달성하기 위해서는 고성능 압축기뿐만 아니라, 배관 내 압력 손실을 최소화하고 외부 열침입을 차단하는 정밀한 배관 및 패널 시공 기술이 필수적으로 뒷받침되어야 합니다. 에이스앤시스템은 한국냉동공조산업협회의 기술 기준을 준수하여 시공 품질의 신뢰성을 확보합니다.
주기적인 유지보수 및 사후관리(A/S) 시스템
냉동창고 배관공사가 아무리 완벽하게 완료되었다 하더라도, 장비의 기동 및 정지로 인한 지속적인 진동과 온도 변화에 노출되면 배관 연결부의 미세한 크랙이나 보온재 이탈이 발생할 수 있습니다. 돌발적인 시스템 중단(Downtime)을 예방하기 위해서는 체계적인 예방 정비가 필수입니다.
에이스앤시스템은 준공 후에도 ‘주기적인 유지보수 및 사후관리(A/S)’ 솔루션을 제공합니다. 정기 방문을 통해 배관의 체결 상태(U-볼트 및 행거 결속 확인), 보온재의 결로 발생 여부, 컴프레셔 진동 계측, 그리고 고감도 누출 탐지기를 활용한 냉매 누설 여부를 주기적으로 점검합니다. 점검 데이터는 수치화되어 보관되며, 이상 징후 발견 시 선제적인 A/S 보수 작업을 통해 대형 고장을 사전에 차단합니다.
설비 고장 전 필수 체크리스트 및 전문성 강화 FAQ
새로 시공된 냉동 설비라도 운영 중 아래와 같은 징후가 보이면 관리자의 즉각적인 확인이 필요합니다.
- 보온재 외부 결로 및 얼음 맺힘: 배관 보온재 표면에 물방울이 지속적으로 맺히거나 얼음이 언다면 단열재 내부에 틈이 생겨 외부 공기가 유입되고 있다는 증거입니다.
- 배관 주변 오일 자국: 동관 용접부나 밸브 주변에 끈적한 냉동기유 자국이 묻어 있다면 미세한 냉매 누설(Leak)이 진행되고 있을 확률이 매우 높습니다.
- 비정상적인 배관 진동 및 마찰음: 압축기 가동 시 배관이 심하게 떨리거나 주변 구조물과 부딪히는 소음이 나면 행거 지지 불량으로 인한 배관 파손 위험이 있습니다.
Q1. 냉동창고 배관공사 시 동관의 수명은 얼마나 되나요?
규격에 맞는 동관을 사용하고 질소 치환 브레이징 및 철저한 진공 작업을 거친 배관의 경우, 시스템 내부에 수분이나 산(Acid)이 발생하지 않는다면 반구구적인 수명을 가집니다. 다만 지속적인 물리적 진동과 부식성 환경에 노출되는 외부 보온재 및 지지대 등은 주기적인 점검과 교체가 필요합니다.
Q2. 질소 치환 용접을 하지 않으면 어떤 문제가 발생하나요?
용접 열에 의해 동관 내부에 산화동(검은 스케일)이 다량 생성됩니다. 이 스케일이 냉매와 함께 순환하다가 팽창밸브의 미세한 오리피스 구멍을 막거나, 압축기 내부 실린더 및 밸브 플레이트에 유입되어 치명적인 기계적 파손을 유발하게 됩니다.
Q3. 딥 바큠(진공) 작업을 왜 그토록 중요하게 강조하나요?
대기 중의 공기와 수분이 시스템 내부에 남아있으면, 냉동기유와 화학 반응을 일으켜 강력한 산(Acid)을 형성합니다. 이 산성 물질은 압축기 모터 코일의 절연 피막을 녹여 단락(누전)을 발생시키며 모터를 소손시킵니다. 따라서 미크론(Micron) 단위까지 측정하는 딥 바큠 작업은 생략할 수 없는 필수 공정입니다.
