냉동냉장 및 공조설비 유지보수 전문업체 에이스앤시스템입니다. 이번 포스팅에서는 서울 양평동에 위치한 대형 냉동기계실에서 야간 긴급 작업으로 진행된 보조냉각기 교체 시공 현장을 기술적 관점에서 상세히 분석합니다. 산업용 냉동 사이클에서 보조냉각기(과냉각기)는 시스템의 냉동 능력을 극대화하고 압축기를 보호하는 핵심 열교환 장치입니다. 본 현장은 기존 열교환기의 내부 파손 및 냉매 누설로 인해 설정 온도 도달이 불가능해진 상태였으며, 검증된 알파라발(Alfa Laval) 브레이징 판형 열교환기를 적용하여 시스템의 성능을 완벽하게 복원하였습니다.
현장 작업 핵심 요약
| 구분 | 상세 내용 |
| 현장명 | 서울 양평동 대형 냉동기계실 |
| 주요 증상 및 문제점 | 기존 열교환기 스케일 누적 및 내부 크랙으로 인한 냉매 누설, 냉동 능력 급감 |
| 해결 방안 | 펌프다운 후 노후 보조냉각기 철거 및 알파라발(Alfa Laval) 브레이징 판형 열교환기 신품 교체 |
| 적용 기술 및 부품 | 산화 방지 질소 브레이징(은납 용접), 딥 바큠(Deep Vacuum), 알파라발 고효율 판형 열교환기 |
보조냉각기 교체의 기술적 배경과 효율 저하 원인
산업용 대형 냉동기에서 보조냉각기(Subcooler)는 응축기를 통과한 고압의 액냉매를 팽창밸브로 들어가기 전 한 번 더 냉각시키는 역할을 수행합니다. 이를 통해 액냉매의 과냉도(Subcooling)를 확보하여 증발기에서의 플래시 가스(Flash Gas) 발생을 억제하고, 결과적으로 단위 질량당 냉동 효과를 크게 향상시킵니다.
하지만 장기간 사용 시 냉각수 측의 스케일 누적, 용접부의 피로 파괴, 혹은 동파 현상으로 인해 판형 열교환기 내부의 얇은 플레이트에 미세한 크랙이 발생할 수 있습니다. 이로 인해 냉매와 냉각수가 혼입되거나 외부로 냉매가 누설되면 시스템 전체가 다운되는 치명적인 결과가 초래됩니다. 따라서 효율이 급감하거나 누설이 확인된 시점에서의 신속한 보조냉각기 교체는 압축기 소손이라는 2차 피해를 막기 위한 필수적인 엔지니어링 조치입니다.
양평동 현장: 야간 긴급 보조냉각기 교체 공정 프로세스
식자재 및 산업용 원료를 보관하는 냉동기계실의 특성상, 설비 가동 중단 시간을 최소화하기 위해 본 보조냉각기 교체 공정은 야간에 긴급으로 진행되었습니다. 철저한 안전 수칙 준수 하에 단계별 정밀 시공이 이루어졌습니다.

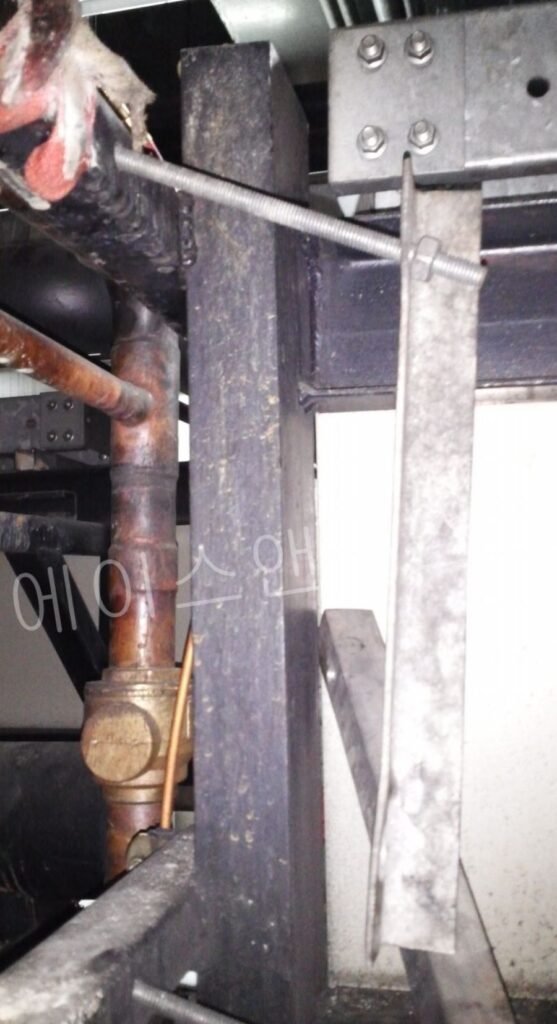

1단계 – 시스템 펌프다운 및 노후 열교환기 철거

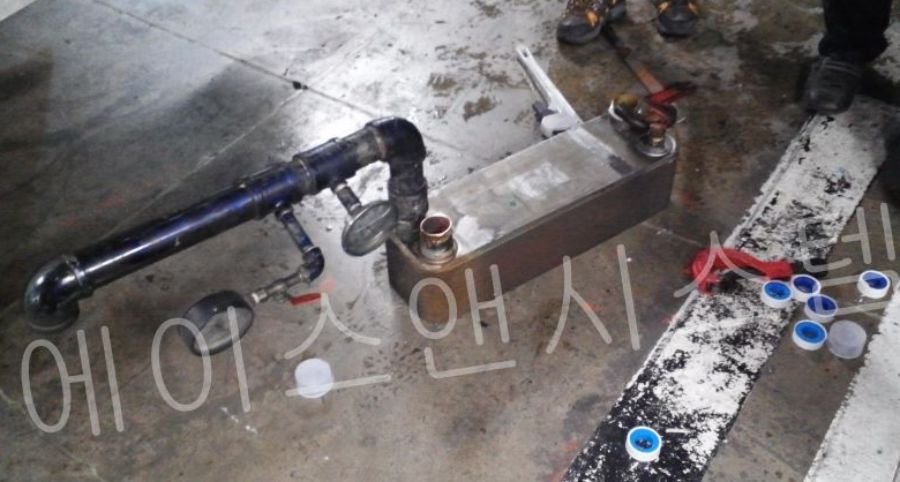

안전한 부품 교체를 위해 가장 먼저 냉매 회수 및 시스템 격리 작업을 진행했습니다. 펌프다운(Pump Down)을 통해 배관 내 냉매를 수액기 측으로 모은 후, 서비스 밸브를 차단하여 시스템을 안전하게 분리했습니다. 이후 파손되어 기능이 상실된 노후 열교환기와 연결된 입출구 동관 및 냉각수 배관을 해체하고 무거운 열교환기 본체를 안전하게 철거하였습니다.

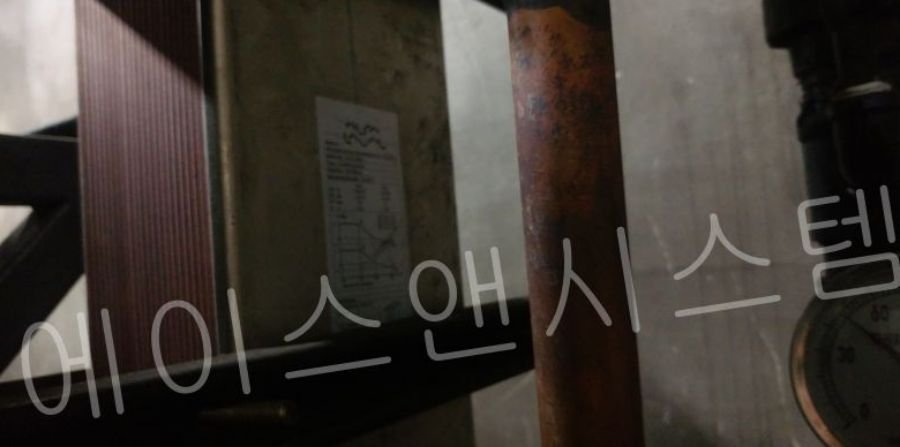

2단계 – 알파라발 신품 열교환기 준비 및 배관 피팅

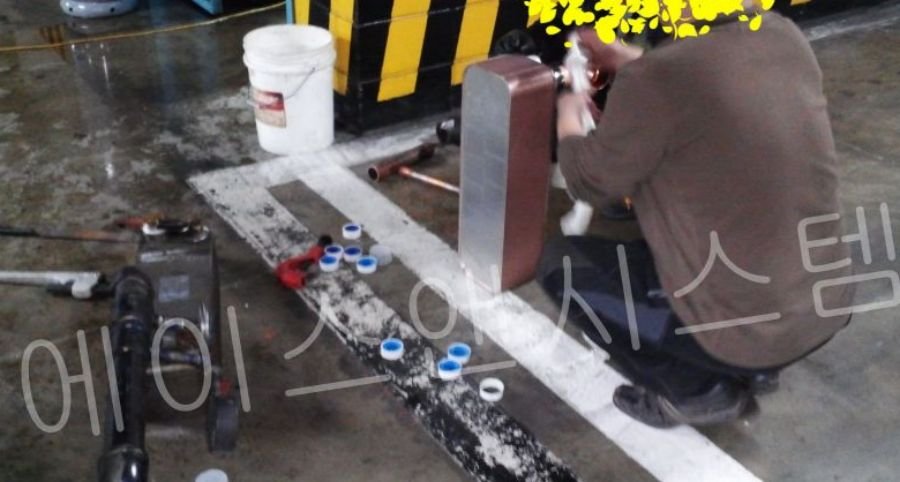

새롭게 적용될 부품은 세계적인 열교환기 브랜드인 알파라발(Alfa Laval)의 브레이징 판형 열교환기(Brazed Plate Heat Exchanger)입니다. 이 제품은 컴팩트한 사이즈에도 불구하고 스테인리스 스틸 주름판과 순동 브레이징 구조를 통해 매우 높은 열전달 계수를 자랑합니다. 교체 장착 전, 정밀한 배관 체결을 위해 접속구 주변의 이물질을 완벽히 닦아내고 피팅(Fitting) 각도를 측정하여 절단된 동관과의 결합부를 가공합니다.

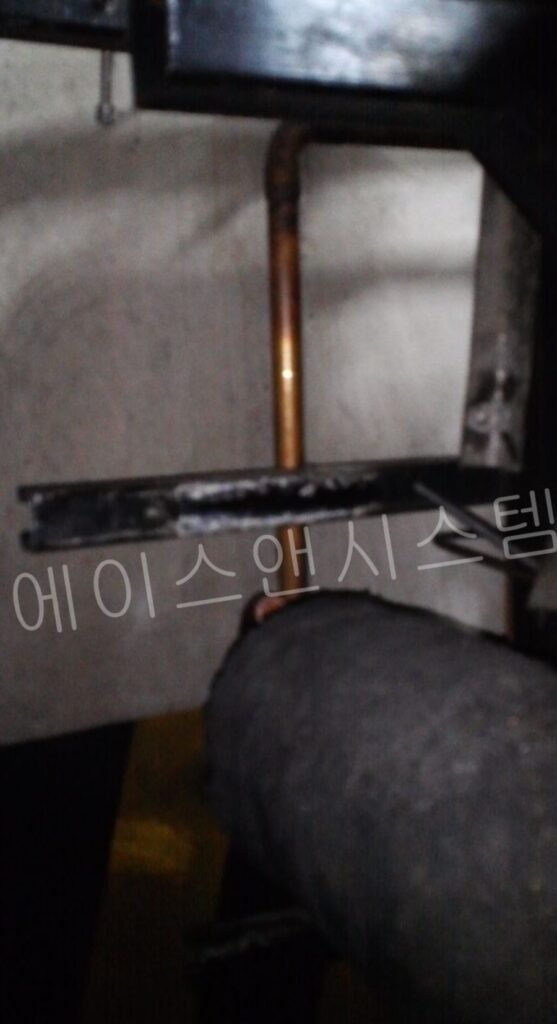

3단계 – 산화 방지 질소 브레이징 (은납 용접)
배관 피팅이 완료되면 가스 용접(은납 용접)을 진행합니다. 이때 단순히 겉면만 용접하는 것이 아니라, 동관 내부로 미세한 압력의 질소 가스를 흘려보내는 ‘질소 치환 용접’을 필수적으로 적용합니다. 고온의 산소 용접 시 동관 내부에 발생하는 검은색 산화 스케일(산화동)은 시스템 내부를 순환하다가 팽창밸브나 압축기 밸브를 막아 치명적인 고장을 유발합니다. 에이스앤시스템은 어떠한 긴급 야간 작업에서도 이러한 원칙적인 용접 공정을 생략하지 않습니다.
4단계 – 기밀 시험 및 딥 바큠 (진공 작업)
용접이 완료된 후에는 건조 질소를 고압으로 충전하여 용접 부위와 열교환기 결합부의 기밀 시험(Leak Test)을 진행합니다. 누설이 없음을 확인한 후, 고성능 진공 펌프를 연결하여 배관 내부의 불응축성 가스(공기)와 수분을 완벽하게 제거하는 진공 작업을 실시합니다. 배관 내 수분은 냉동 사이클 내에서 산(Acid)을 형성하여 압축기 모터 절연을 파괴하므로 규정된 진공도(Micron)에 도달할 때까지 철저하게 수행됩니다.
5단계 – 냉매 보충 충전 및 과냉도/과열도 세팅
진공 작업이 마무리되면 전자저울을 이용하여 정확한 정량의 냉매를 보충 충전합니다. 시스템을 재가동한 뒤 매니폴드 게이지와 온도계를 통해 압축기의 토출 압력, 흡입 압력, 그리고 새롭게 설치된 보조냉각기를 통과한 액냉매의 과냉도(Subcooling)와 증발기 출구의 과열도(Superheat) 수치를 분석합니다. 알파라발 열교환기의 우수한 열교환 성능이 시스템에 완벽히 동기화되어, 냉동기계실의 설정 온도 도달 시간이 기존 대비 획기적으로 단축되었음을 확인 후 공정을 마무리했습니다.
산업 표준 및 설비 안전 기준 준수
산업용 냉동설비의 압력 용기 및 열교환기 교체는 고압 가스를 다루는 매우 엄격한 공정입니다. 에이스앤시스템은 모든 보조냉각기 교체 및 냉동기 수리 시 한국냉동공조산업협회(KRAIA) 및 고압가스 안전관리법의 기술 기준을 엄격히 준수합니다. 정확한 용량 계산을 통한 규격 부품 사용과 안전한 용접/기밀 시험 절차는 단순한 수리를 넘어 사업장의 근로자 안전과 직결되는 타협할 수 없는 원칙입니다.
주기적인 유지보수 및 사후관리(A/S) 시스템
대부분의 열교환기 파손 및 대형 냉동기계실 사고는 돌발적으로 발생하기보다는 장기간 누적된 관리 부재에서 기인합니다. 보조냉각기 교체와 같은 대형 수리 비용과 영업 손실을 방지하기 위해서는 철저한 예방 정비가 필수적입니다.
에이스앤시스템은 체계적인 ‘주기적인 유지보수 및 사후관리(A/S)’ 솔루션을 제공합니다. 정기 순회 점검을 통해 열교환기 입출구 온도차(Delta T) 분석, 냉매 누설 징후 탐지, 냉각수 수질 및 스트레이너 점검, 압축기 오일 산도 측정 등을 실시합니다. 모든 점검 데이터는 전산화되어 관리되며, 이번 보조냉각기 교체 부품에 대해서도 명확한 보증 수리와 즉각적인 A/S 응대 시스템을 지원하여 고객의 설비가 365일 중단 없이 가동되도록 책임집니다.
설비 고장 전 필수 체크리스트 및 전문성 강화 FAQ
운영 중인 냉동기계실에서 아래와 같은 현상이 발생한다면, 즉각적인 진단이 필요합니다.
- 사이트 글라스(Sight Glass) 내 기포 발생: 냉매 부족이거나 보조냉각기의 과냉각 기능 상실로 인해 플래시 가스가 발생하고 있다는 증거입니다.
- 압축기 토출 온도 비정상 상승: 응축 불량 및 액냉매 확보 실패로 인해 압축기가 과열되고 있는 상태입니다.
- 설정 온도 도달 지연: 기계가 계속 돌아가는데도 창고 온도가 떨어지지 않는다면 열교환기 스케일이나 팽창밸브 막힘을 의심해야 합니다.
Q1. 판형 열교환기(보조냉각기)의 교체 주기는 어떻게 되나요?
일반적으로 순동 브레이징 판형 열교환기의 수명은 수질 관리와 작동 압력 환경에 따라 5년~10년 이상으로 다양합니다. 하지만 냉각수 라인에 스케일이 누적되거나 동절기 동파가 발생하면 수명과 무관하게 즉시 파손될 수 있으므로 주기적인 세관 작업과 점검이 교체 주기를 결정합니다.
Q2. 야간 작업 시 안전 및 공정 관리는 어떻게 진행되나요?
냉동창고의 특성상 야간 보수 작업이 빈번합니다. 야간 작업 시에는 충분한 조도 확보, 가스 누출 경보기 비치, 소화기 배치 등 안전 확보를 최우선으로 합니다. 또한 작업 전 철저한 자재 준비와 펌프다운 계획을 수립하여 최단 시간 내에 시스템을 복구합니다.
Q3. 열교환기 교체 시 냉매를 무조건 새로 충전해야 하나요?
상황에 따라 다릅니다. 본 현장처럼 밸브를 조작하여 펌프다운으로 냉매를 수액기나 다른 사이클 측으로 안전하게 몰아둘 수 있다면, 배관 내 잔류 냉매 일부만 유실되므로 작업 후 부족한 정량만 보충 충전하면 됩니다. 단, 열교환기 내부 크랙으로 수분이 시스템 전체에 침투했다면 전량 회수 후 신규 냉매를 충전해야 합니다.
