정확하고 원칙적인 냉동기 점검은 대규모 산업용 냉동냉장 설비의 심장인 압축기(Compressor)를 보호하고, 예기치 않은 시스템 다운타임을 방지하는 가장 핵심적인 엔지니어링 절차입니다. 냉동냉장 및 공조설비 전문업체 에이스앤시스템입니다. 이번 포스팅에서는 물류센터 냉동기계실에서 진행된 전기 제어반 정밀 점검 및 누전 진단 과정을 상세히 분석합니다. 많은 현장에서 기계적인 결함만을 의심하여 불필요한 부품 교체를 진행하곤 하지만, 냉동 설비 고장의 상당수는 전기적 요인(과전류, 상불균형, 절연 파괴)에서 기인합니다. 본 현장 데이터를 통해 과학적인 측정 장비를 활용한 전기 설비 점검 프로세스의 기술적 디테일을 확인하실 수 있습니다.
현장 작업 핵심 요약
| 구분 | 상세 내용 |
| 현장명 | 물류센터 |
| 주요 증상 및 문제점 | 메인 배전반 누전 차단기 간헐적 트립, 콤프레셔 과전류 인가 및 제어반 오작동 |
| 해결 방안 | 디지털 클램프 미터 및 절연저항계(메거)를 활용한 회로별 정밀 진단 및 결선 재정비 |
| 적용 기술 및 부품 | 암페어(A) 측정, 누전 검사, Dixell 에머슨 디지털 컨트롤러 파라미터 최적화 세팅 |
냉동기 점검의 기술적 중요성과 제어반의 역할
산업용 냉동 시스템은 기계적 사이클(압축-응축-팽창-증발)과 이를 제어하는 전기적 사이클이 완벽하게 동기화되어야 정상 작동합니다. 컨트롤 판넬(제어반)은 각 장비에 적정 전압을 인가하고, 과부하 발생 시 시스템을 보호하는 두뇌 역할을 합니다. 정기적인 냉동기 점검 시 제어반 내 마그네트 스위치(전자접촉기), EOCR(과전류 계전기), 터미널 블록의 결속 상태를 확인하지 않으면, 접점 불량으로 인한 스파크 발생이나 단상 운전(Single Phasing)으로 인해 압축기 모터 코일이 완전히 소손되는 대형 사고로 이어질 수 있습니다.
1단계: 운전 전압 및 과전류(암페어) 정밀 측정

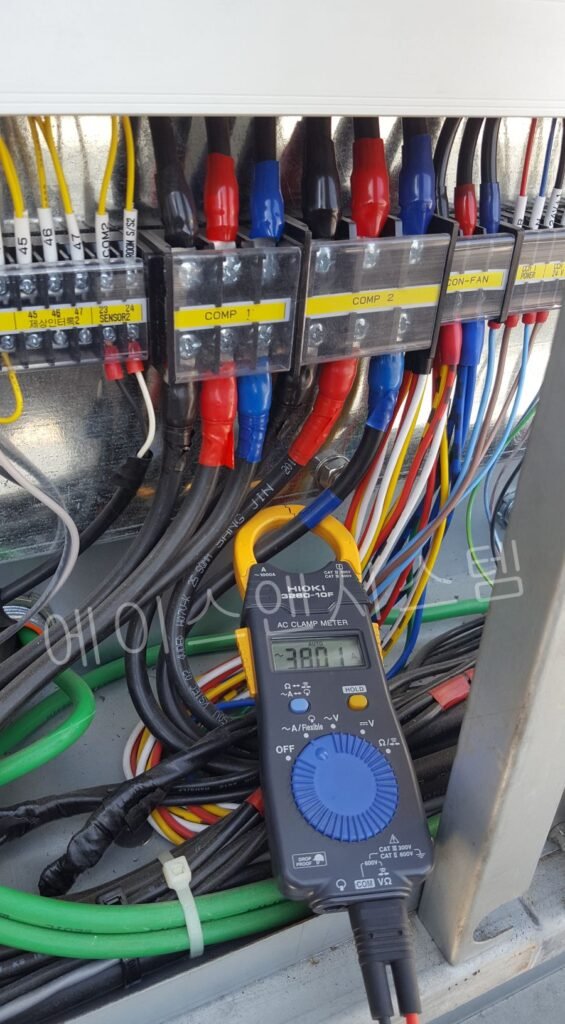

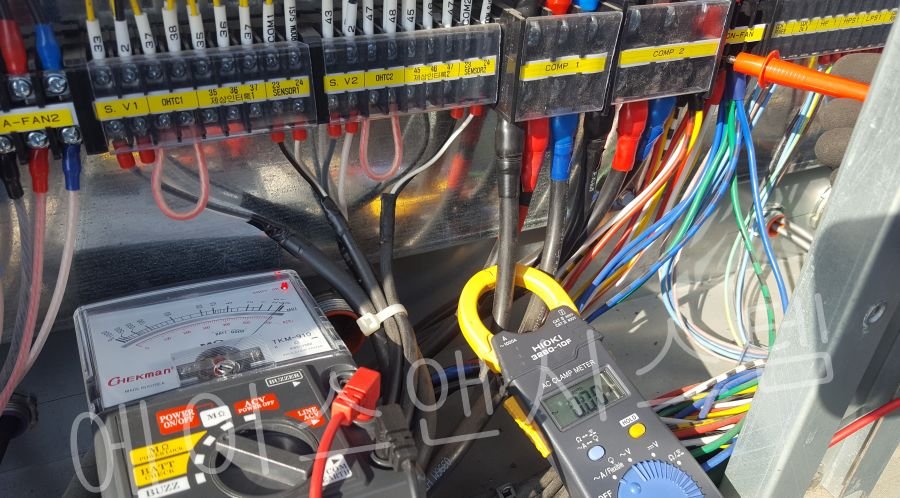

현장에 도착하여 가장 먼저 진행한 작업은 전원 품질 테스트입니다. Hioki 디지털 클램프 미터를 활용하여 메인 전원상과 압축기, 응축기 팬모터, 증발기 팬모터로 인가되는 선간 전압(V)과 운전 전류(A)를 측정합니다. 측정 결과 약 216V의 전압이 인가되고 있었으며, 콤프레셔 가동 시 측정된 전류값(약 38.0A)이 명판에 기재된 정격 부하 전류(RLA) 범위를 초과하는지 모니터링합니다. 과전류가 지속된다면 압축기 내부의 기계적 마찰 증가, 냉매 과충전, 혹은 응축 불량을 강력하게 의심해야 합니다.
2단계: 메거(절연저항계)를 통한 누전 및 절연 파괴 진단

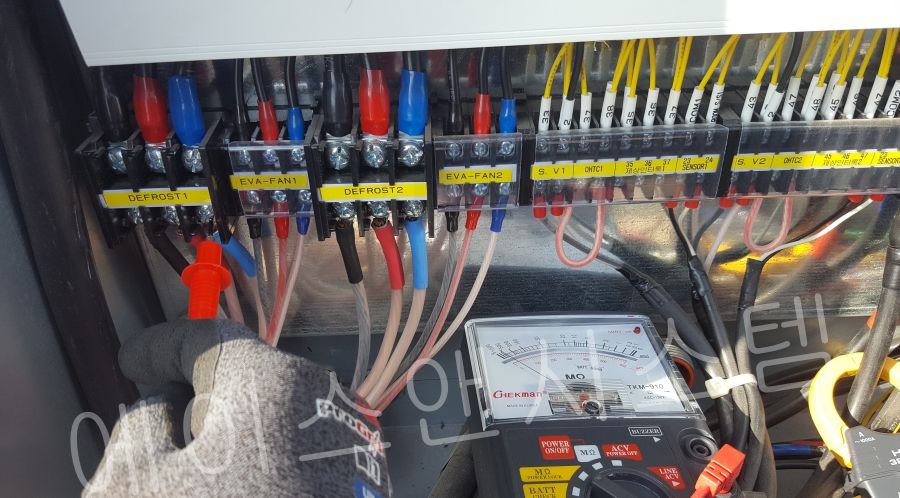

차단기 트립 현상의 정확한 원인을 규명하기 위해 아날로그 절연저항계(Megger)를 사용하여 누전 점검을 실시합니다. 제어반 전원을 완전히 차단한 후, 제상 히터(DEFROST), 증발기 팬(EVA-FAN), 그리고 압축기(COMP)로 향하는 각 단자대와 접지(Earth) 간의 절연 저항값을 측정합니다. 바늘이 0Ω(옴)을 가리킨다면 해당 라인의 모터 코일 절연 피막이 열화되어 수분이 침투했거나 완전히 단락(Short)되었음을 의미합니다. 이러한 절연 파괴 상태에서 무리하게 차단기를 올리면 2차 화재로 이어집니다.
3단계: 디지털 컨트롤러 파라미터 세팅 및 시스템 동기화

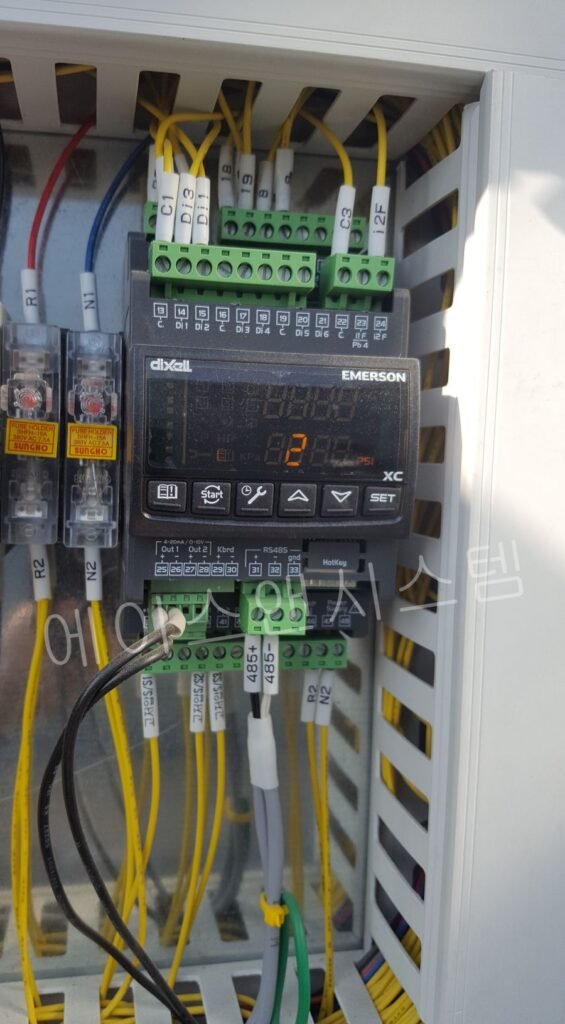

누전 요인을 제거하고 안전이 확보된 후, 에머슨(Emerson) 사의 Dixell 디지털 컨트롤러를 통해 시스템 파라미터를 점검합니다. 컨트롤러 화면에 표시되는 흡입 압력(PSI)과 센서 온도를 통해 시스템이 요구하는 냉동 부하를 파악합니다. 적정 온도 세팅, 제상 주기(Defrost Cycle), 그리고 알람 지연 시간 등을 현장 보관물의 특성에 맞게 재조정하여 전기적 부하를 최소화하고 냉동 효율을 극대화합니다.
4단계: 심각한 절연 파괴 시 압축기 교체 및 진공 작업 프로세스
만약 전기 점검 결과 압축기 내부 모터의 심각한 절연 파괴(Burn-out)가 확인될 경우, 부득이하게 압축기 교체 공정으로 전환해야 합니다. 소손된 압축기를 탈거한 후에는 시스템 내부에 산화물과 산(Acid) 성분이 잔류하므로 철저한 배관 세척이 수반되어야 합니다. 신품 콤프레셔 장착 후에는 반드시 딥 바큠(Deep Vacuum) 장비를 사용하여 진공도 500 Micron 이하로 배관 내 수분과 불응축성 가스를 완벽히 제거합니다. 이후 전자저울을 사용하여 정확한 정량의 냉매를 충전하고, 배관 보온재를 새롭게 마감하여 시스템의 기계적 복구를 완료합니다.
산업 표준 및 식약처 위생 기준 준수
냉동설비의 정밀한 제어는 보관 식품의 안전과 직결됩니다. 식자재 창고의 경우 식품의약품안전처(MFDS) 스마트 HACCP 규정에 따라 영하 18℃ 이하의 온도를 지속적으로 유지해야 하며, 온도 기록의 무결성이 보장되어야 합니다. 또한, 고압 가스와 고전압 전기를 동시에 다루는 냉동기계실의 특성상, 에이스앤시스템의 모든 전기 설비 점검 및 수리 절차는 한국냉동공조산업협회(KRAIA)의 설비 안전 기술 기준과 내선 규정을 엄격하게 준수하여 작업자의 안전과 설비의 내구성을 보장합니다.
주기적인 유지보수 및 사후관리(A/S) 시스템
산업용 냉동기는 24시간 가동되며 막대한 진동과 전기적 부하를 견뎌야 합니다. 제어반 내부의 전선 결속부는 미세한 진동과 온도 변화에 의한 열수축/팽창으로 인해 점진적으로 느슨해집니다. 이를 방치하면 접촉 저항 증가로 인한 아크(Arc) 발생 및 부품 소손이 발생하므로 예방 정비가 필수입니다.
에이스앤시스템은 철저한 ‘주기적인 유지보수 및 사후관리(A/S)’ 솔루션을 구축하고 있습니다. 정기 방문 시 열화상 카메라를 활용한 제어반 발열 체크, 마그네트 스위치 접점 마모도 검사, 메거를 이용한 상시 절연 저항 측정 등 예방 진단(Predictive Maintenance)을 수행합니다. 측정된 데이터는 이력 관리 시스템에 저장되어 돌발적인 가동 중단을 사전에 차단하며, 문제 발생 시 즉각적이고 정확한 A/S 응대를 통해 비즈니스 손실을 최소화합니다.
설비 고장 전 필수 체크리스트 및 전문성 강화 FAQ
전기적 고장은 전조증상이 나타나는 경우가 많습니다. 아래와 같은 현상이 발생하면 즉각적인 전문가의 진단이 필요합니다.
- 제어반 내부 이상 소음: 마그네트 스위치(전자접촉기)에서 ‘지징’ 거리는 진동음이나 떨림 소리가 심하게 나면 접점 불량이나 코일 노후화 상태입니다.
- 타는 냄새(단내) 발생: 전기 패널 근처에서 전선 피복이 타는 냄새가 난다면 결속부 과열이 진행 중이므로 즉각 전원을 차단해야 합니다.
- 비정상적인 성에(Frost): 제상 주기 컨트롤러에 이상이 생겨 제상 히터에 전원 인가가 안 될 경우 증발기에 거대한 얼음덩어리가 생성됩니다.
Q1. 냉동기 점검 주기는 어느 정도가 적당한가요?
설비의 규모와 가동 환경에 따라 다르나, 대형 물류센터의 경우 최소 분기별 1회 이상의 정밀 전기 점검 및 기계적 사이클 진단을 권장합니다. 특히 여름철 혹서기를 앞둔 시점에서는 암페어 측정과 응축기 세척이 필수적으로 동반되어야 합니다.
Q2. 누전 차단기가 떨어질 때 다시 올려도 되나요?
절대 금물입니다. 누전 차단기가 트립되는 것은 시스템 어딘가에 과전류가 흐르거나 누전이 발생하여 위험을 감지했다는 뜻입니다. 원인을 파악하지 않고 강제로 차단기를 반복해서 올리면, 압축기 모터 코일이 버티지 못하고 완전히 타버리게 되어 막대한 수리 비용이 발생합니다. 반드시 메거 테스터기를 통한 절연 진단이 선행되어야 합니다.
Q3. 압축기 운전 전류(암페어)가 높게 나오는 원인은 무엇인가요?
전기적인 원인으로는 단상 운전(Phase Loss)이나 공급 전압 강하가 있으며, 기계적인 원인으로는 응축기 오염으로 인한 고압 상승, 시스템 내 불응축성 가스(공기) 혼입, 압축기 내부 베어링 마모로 인한 기계적 마찰 증가, 혹은 과도한 냉매 액압축 등이 있습니다. 암페어 상승은 치명적 고장의 가장 명확한 신호입니다.
에이스앤시스템 냉동 설비 점검 및 견적 문의
눈에 보이지 않는 전기의 흐름과 미세한 압력의 변화까지 과학적으로 분석합니다. 에이스앤시스템은 최고 수준의 기술력을 바탕으로 귀사의 냉동냉장 및 공조설비가 가장 안전하고 효율적으로 작동할 수 있도록 책임집니다. 전기 제어반 트러블 슈팅부터 압축기 정밀 진단까지, 전문가의 도움이 필요하시다면 언제든 연락해 주십시오.
