냉동창고 수리 및 산업용 공조설비 전문업체 에이스앤시스템입니다. 이번 포스팅에서는 대형 식자재 보관 창고에서 발생한 차단기 트립(Trip) 현상의 원인을 분석하고, 증발기(유니트 쿨러) 팬모터 누전 진단부터 부품 교체, 그리고 전체 냉매 사이클 점검까지 이어지는 일련의 기술적 공정을 상세히 기술합니다. 냉동 설비의 안정성은 보관 물품의 품질과 직결되므로, 과학적 진단 장비를 활용한 정확한 원인 규명과 원칙에 입각한 시공이 필수적입니다.
현장 작업 핵심 요약
| 구분 | 상세 내용 |
| 현장명 | 대형 식자재 냉동창고 |
| 주요 증상 | 설정 온도 도달 불가, 메인 배전반 누전 차단기 반복 트립 |
| 원인 진단 | 증발기(Unit Cooler) 내 쿨링 팬모터 절연 파괴(누전) |
| 해결 방안 | 불량 모터 탈거 및 신품 방수형 모터 교체 결선 |
| 적용 기술 | 메거(Megger)를 활용한 절연저항 측정, 콤프레셔 전류값 확인, 적정 온도 세팅 |
냉동창고 수리 시 증발기 팬모터 점검의 중요성
냉동창고 수리 과정에서 증발기(Evaporator)는 가장 핵심적인 열교환 장치 중 하나입니다. 팽창밸브를 통과한 저온 저압의 액냉매가 증발기 코일 내부에서 기화하며 주변의 열을 흡수할 때, 팬모터는 창고 내부의 더운 공기를 코일 쪽으로 강제 순환시켜 열교환 효율을 극대화하는 역할을 수행합니다.
이러한 증발기 팬모터가 작동을 멈추게 되면, 코일 표면의 온도가 급격히 하락하여 과도한 적상(성에)이 발생합니다. 이는 열교환 면적을 상실하게 만들 뿐만 아니라, 기화되지 못한 액상 상태의 냉매가 압축기(Compressor)로 그대로 흡입되는 액압축(Liquid Slugging) 현상을 유발합니다. 액압축은 압축기 내부의 밸브 플레이트와 스크롤 파손을 일으키는 치명적인 원인이 되므로, 팬모터의 이상 징후는 발견 즉시 조치해야 하는 중대 결함입니다.
현장 정밀 진단: 메거(절연저항계)를 통한 누전 확인
본 현장은 냉동창고 전원 투입 시 즉각적으로 배전반의 누전 차단기가 트립되는 심각한 오작동을 겪고 있었습니다. 에이스앤시스템 기술팀은 즉시 전원을 차단하고, 컨트롤 판넬부터 증발기, 압축기, 응축기로 이어지는 각 부하 측의 절연 상태를 단계별로 점검했습니다.

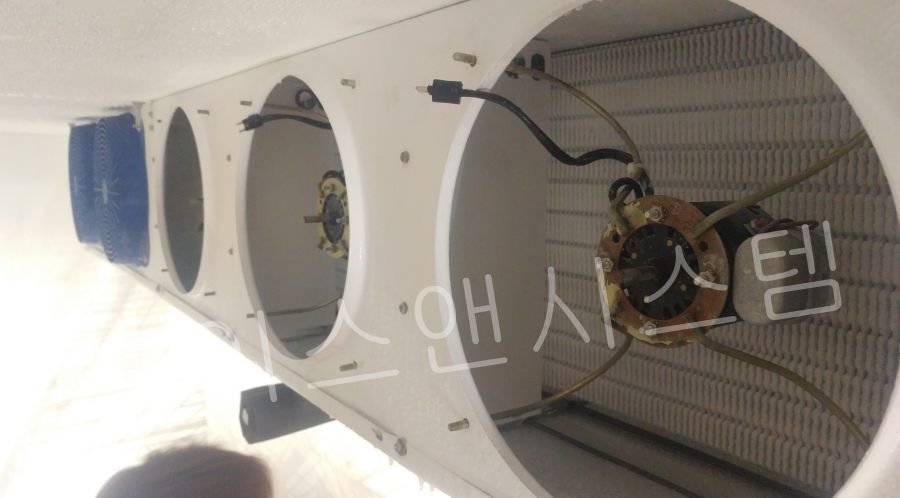

그 결과, 창고 내부에 설치된 증발기의 3번 팬모터에서 절연 저항값이 기준치(통상 1MΩ 이상)에 한참 미치지 못하는 0Ω에 가까운 수치를 보이며 절연이 완전히 파괴되었음을 확인했습니다.
누전 발생의 기술적 원인

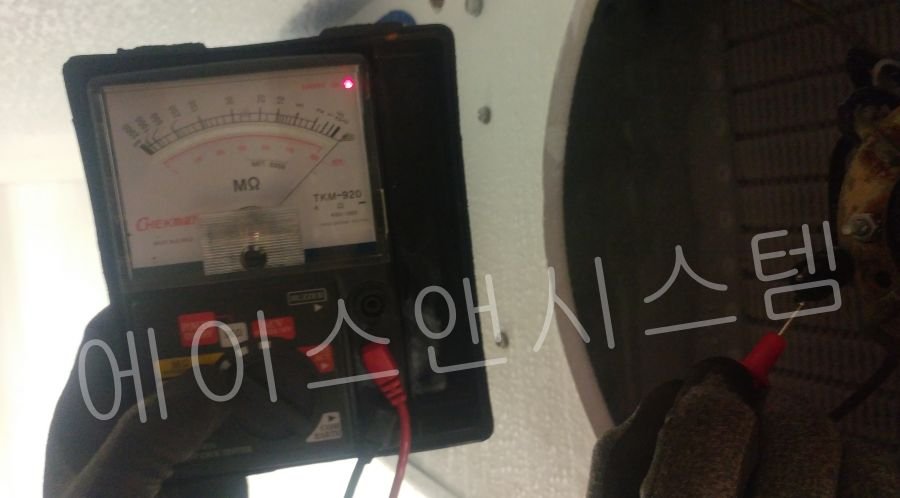

사진에서 확인되는 바와 같이 메거 테스터기에 붉은색 경고등이 점등된 것은 모터 내부 코일의 절연 피막이 손상되어 케이싱(접지) 쪽으로 전류가 누설되고 있음을 의미합니다. 냉동창고 내부는 극저온과 제상(Defrost) 시 발생하는 고온이 반복 교차하는 가혹한 환경입니다. 지속적인 열수축과 팽창, 그리고 결로 현상으로 인해 수분이 모터 내부로 침투하면 권선 코일의 에나멜 절연 층이 열화되고 결국 단락(Short) 및 누전으로 이어집니다.
냉동창고 수리: 팬모터 교체 및 시스템 안정화 작업
진단 결과를 바탕으로 즉각적인 부품 교체 작업에 돌입했습니다. 올바른 냉동창고 수리를 위해서는 단순히 부품을 1:1로 교체하는 것을 넘어, 2차적인 전기적 결함을 차단하는 방수 결선 마감이 매우 중요합니다.

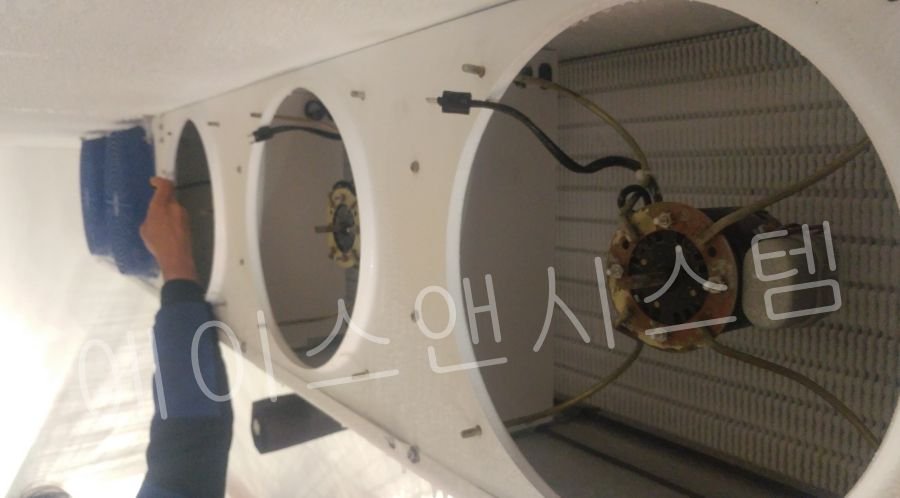

- 불량 모터 탈거 및 신품 장착: 전원선을 안전하게 분리한 후 결함이 발생한 구형 모터를 탈거했습니다. 신규 부품은 저온 및 다습한 환경에 견딜 수 있도록 IP 등급이 확보된 방수형 밀폐 모터를 적용하여 체결 밸런스를 정밀하게 맞췄습니다.
- 방수 결선 및 절연 테이핑: 결선 부위로의 수분 침투를 원천 차단하기 위해 절연 테이프와 수축 튜브를 이중으로 마감 처리하였습니다.
- 배관 보온 및 방진 점검: 모터 진동에 의한 동관 마찰 및 누설을 방지하기 위해 체결부의 방진 패드를 점검하고, 노후화된 냉매 배관의 보온재 상태를 함께 점검하여 열손실을 방지했습니다.
콤프레셔 및 냉매 사이클 정밀 점검
팬모터 정지가 장기화되었을 가능성을 염두에 두고, 교체 후 실외기 측의 압축기 점검을 병행했습니다. 매니폴드 게이지를 연결하여 고압과 저압의 운전 압력을 측정하고, 콤프레셔 운전 전류(A)가 명판의 정격 전류 범위 내에 들어오는지 확인했습니다.
만약 시스템 개방이나 심각한 압축기 데미지가 발생한 현장이었다면 냉매 회수, 딥 바큠(Deep Vacuum) 장비를 활용한 진공 작업, 그리고 전자저울을 이용한 정량의 냉매 충전 공정이 추가로 필요하지만, 본 현장은 팬모터 교체만으로 정상적인 냉매 사이클과 과열도(Superheat) 수치를 회복하였습니다. 이후 컨트롤러를 조작하여 식품 보관 규격에 맞는 적정 온도로 최종 세팅을 완료했습니다.
글로벌 위생 및 온도 기준 준수의 필요성
냉동창고 수리는 단순히 기계를 고치는 것을 넘어 보관된 제품의 안전성을 보장하는 작업입니다. 특히 식자재 보관 창고의 경우 온도 편차로 인한 세균 증식을 막는 것이 최우선 과제입니다.
엄격한 온도 관리는 선택이 아닌 필수입니다. 식품의약품안전처(MFDS) 스마트 HACCP 규정 등 공신력 있는 기관의 기준에 따르면, 냉동 보관 식품은 중심 온도가 영하 18℃ 이하로 일정하게 유지되어야 하며, 이를 위해 온도 기록 장치의 정상 작동과 설비의 무결성이 상시 보장되어야 합니다. 에이스앤시스템은 수리 완료 후 시운전을 통해 설정 온도 도달 시간 및 유지 편차를 엄격하게 측정하여 기준에 부합하는지 확인합니다.
주기적인 유지보수 및 사후관리(A/S) 시스템
어떠한 우수한 설비도 가혹한 환경 속에서 영구적으로 작동할 수는 없습니다. 따라서 고장 발생 후 대응하는 사후 수리(Breakdown Maintenance)보다는 고장을 미리 예방하는 예방 정비(Preventive Maintenance)가 장기적인 운영 비용(OPEX)을 획기적으로 절감하는 방법입니다.
에이스앤시스템은 단순 수리에서 끝나는 것이 아니라 체계적인 유지보수 이력 관리 시스템을 운영합니다. 수리 내역, 교체 부품의 스펙, 정비 일자 등을 데이터화하여 관리하며, 동일 증상의 재발을 막기 위한 철저한 사후관리(A/S)를 보장합니다. 정기적인 방문 점검을 통해 냉매 누설 여부, 오일 상태, 응축기 핀 세척 상태 등을 관리하여 돌발적인 시스템 다운타임을 방지하고 비즈니스의 연속성을 지켜드립니다.
설비 고장 전 필수 체크리스트 및 전문성 강화 FAQ
운영 중인 냉동 설비에 아래와 같은 징후가 발견된다면 즉각적인 전문가의 진단이 필요합니다.
- 비정상적인 성에(Frost) 결빙: 증발기 코일에 성에가 녹지 않고 얼음덩어리로 뭉쳐 있다면 팬모터 고장이나 제상 히터의 불량을 의심해야 합니다.
- 이상 소음 및 진동: 쇠가 갉아먹는 듯한 소음이나 과도한 진동이 발생할 경우 베어링 마모나 체결 불량일 확률이 높습니다.
- 차단기 반복 트립: 메인 배전반의 누전 차단기가 자주 떨어진다면 절대 강제로 올리지 말고, 압축기나 모터 류의 절연 상태를 점검받아야 화재 및 대형 고장을 예방할 수 있습니다.
Q1. 냉동창고 수리 시 부품 교체 주기는 어떻게 되나요?
팬모터, 마그네트 스위치(전자접촉기), 제상 히터 등의 전기 및 구동 부품은 소모품에 해당합니다. 현장의 가동 시간에 따라 다르지만, 일반적으로 3~5년 주기로 절연 및 동작 상태를 점검하고 성능이 저하된 경우 교체하는 것을 권장합니다.
Q2. 팬모터 하나만 고장 나도 전체 시스템에 무리가 가나요?
그렇습니다. 증발기 측 열교환이 이루어지지 않으면 액압축으로 인해 시스템의 심장인 콤프레셔가 파손될 수 있으며, 응축기 측 팬모터가 고장 날 경우 고압 상승으로 인한 배관 파열 및 압축기 모터 소손이 발생할 수 있습니다. 작은 부품 하나가 전체 시스템의 생명선과 직결됩니다.
Q3. 적정 온도 세팅은 어떻게 유지해야 하나요?
보관물의 특성에 맞는 설정 온도(Set Point)와 온도 편차(Differential)를 올바르게 설정해야 합니다. 편차를 너무 좁게 설정하면 압축기가 무리하게 기동/정지를 반복하여 수명이 단축되므로, 전문가의 계산에 따른 최적화된 세팅값이 필요합니다.
