증발기에서 물이 떨어진다면 기계가 고장 난 것일까요?
냉동창고를 운영하다 보면 어느 날 갑자기 증발기 아래로 물이 떨어지거나 바닥에 물이 고이는 현상을 발견하는 경우가 있습니다.
이때 많은 분들이
“증발기를 교체해야 하나?”
라고 생각하시지만 실제 현장에서는 전혀 다른 원인이 훨씬 많이 발생합니다.
에이스앤시스템이 최근 방문한 냉동창고 역시 증발기 고장이 아닌 드레인 배관 막힘이 원인이었습니다.
현장 사진
증발기에서는 왜 물이 생길까?
증발기는 냉매가 증발하면서 주변 공기의 열을 흡수합니다.
이 과정에서 공기 속 수분이 차가운 핀(Fin)에 응축되어 물방울이 만들어집니다.
이 물은
드레인 팬(Drain Pan)
으로 모인 뒤
드레인 배관(Drain Pipe)
을 통해 외부로 배출됩니다.
즉,
물이 생기는 것은 정상입니다.
하지만
물이 빠져나가지 못하는 것이 문제입니다.
증발기 배수 시스템 구조
공기
↓
증발기 핀
↓
응축수 발생
↓
드레인 팬
↓
드레인 배관
↓
외부 배수배수 과정 중 어느 한 곳이라도 막히면
응축수가 넘치면서
증발기 아래로 물이 떨어지게 됩니다.
이번 현장의 실제 원인

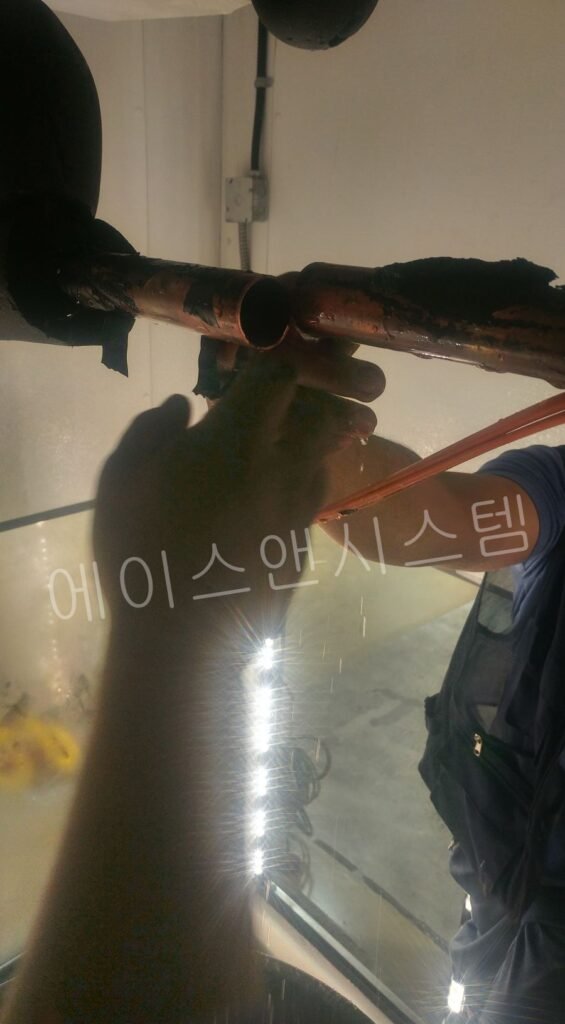

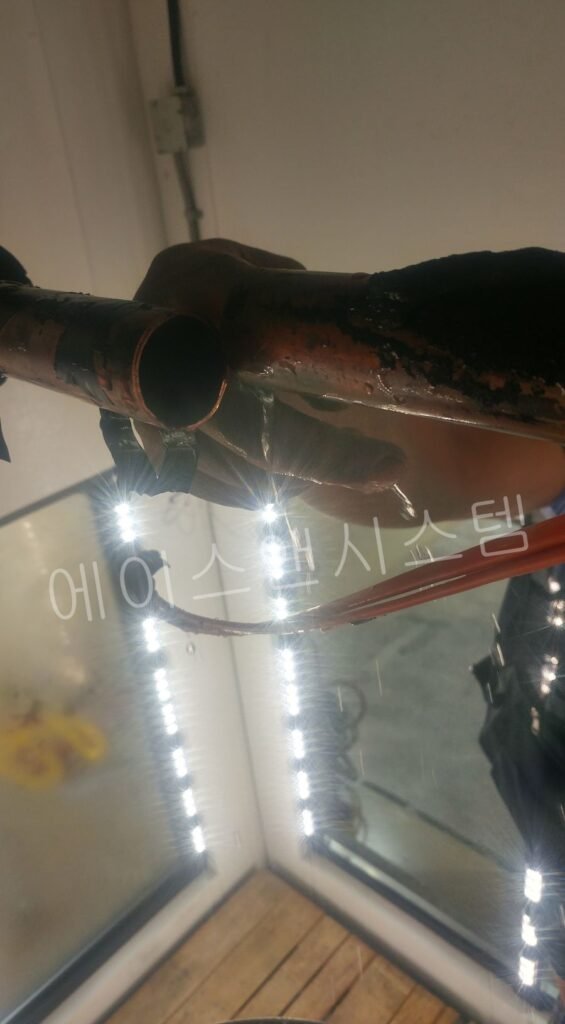

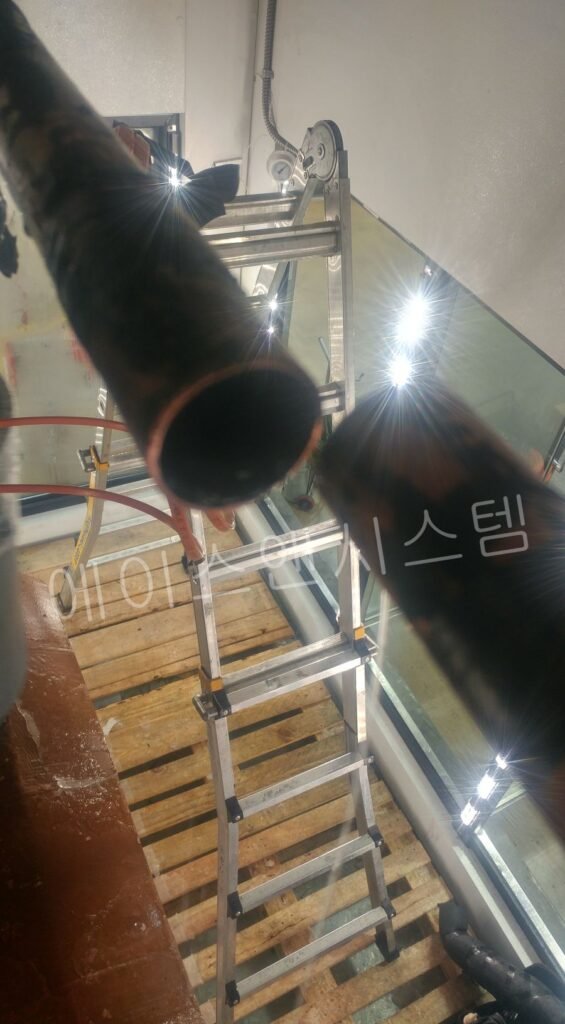

현장에서 배관을 분리하여 확인해 보니
드레인 입구에 검은 점액질이 가득 차 있었습니다.
단순한 먼지가 아니라
오랫동안 쌓인
- 먼지
- 곰팡이
- 세균
- 유분
- 미세 이물질
이 서로 엉겨 붙어 배관을 막고 있었습니다.
현장 사진
Biofilm(생물막)이란?
드레인 배관 내부에는 항상
- 습기
- 먼지
- 적당한 온도
가 존재합니다.
이 환경은 미생물이 증식하기 매우 좋은 조건입니다.
미생물은 점액질을 만들어 표면에 달라붙는데
이것을
Biofilm(생물막)
이라고 합니다.
시간이 지나면서
Biofilm 위에
먼지
기름
슬러지
곰팡이
등이 계속 달라붙어 결국 배관이 막히게 됩니다.
드레인 배관이 막히면 발생하는 문제
배수가 되지 않으면
다음과 같은 문제가 발생할 수 있습니다.
✔ 증발기 누수
✔ 냉동창고 바닥 침수
✔ 미끄럼 사고 위험
✔ 단열재 손상
✔ 천장 누수
✔ 곰팡이 발생
✔ 악취 발생
✔ 전기설비 손상 위험
초기에는 단순 누수처럼 보이지만
장기간 방치하면 유지관리 비용이 크게 증가합니다.
현장에서 어떻게 해결했을까?
에이스앤시스템은
배관을 분리한 후
막힌 Biofilm과 슬러지를 모두 제거했습니다.
또한
드레인 배관 내부를 세척하여
배수가 원활하도록 복원했습니다.
현장 사진

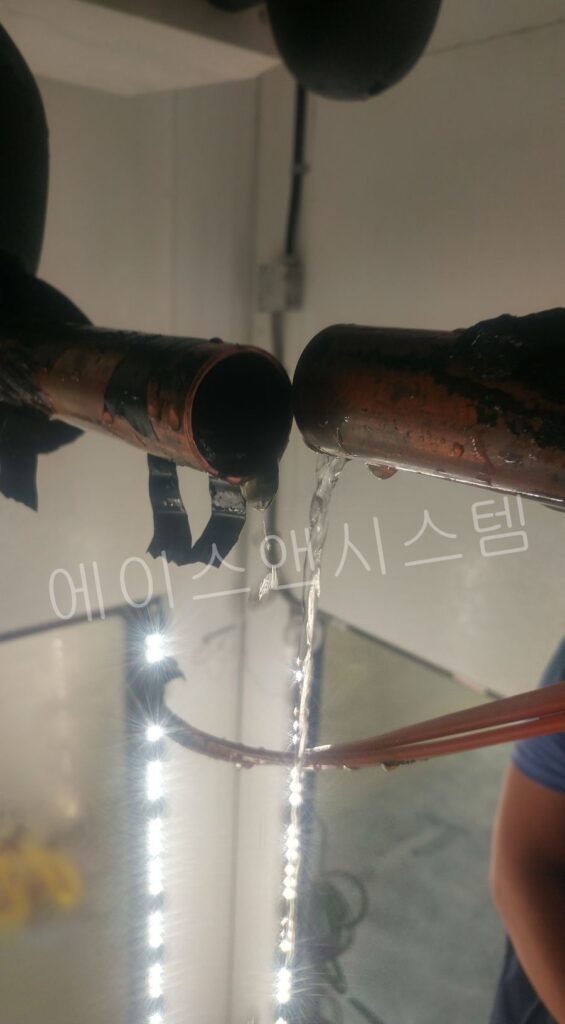

가장 중요한 작업은 ‘배수 테스트’
청소가 끝났다고 작업이 완료되는 것은 아닙니다.
반드시
물을 충분히 흘려보내
배수가 정상적으로 이루어지는지 확인해야 합니다.
현장에서도
배관 연결 후
물을 흘려보내며
막힘 없이 외부로 배출되는 것을 확인했습니다.
드레인 배관은 얼마나 자주 청소해야 할까?
사용 환경에 따라 다르지만 일반적으로
| 사용 환경 | 권장 점검 주기 |
|---|---|
| 일반 냉장창고 | 6개월 |
| 저온창고 | 6개월 |
| 식품공장 | 3~6개월 |
| 육가공 공장 | 3개월 |
| 수산물 냉동창고 | 3개월 |
먼지와 유기물이 많은 환경일수록 점검 주기를 짧게 가져가는 것이 좋습니다.
유지관리 체크리스트
정기 점검 시 아래 항목을 함께 확인하면 드레인 배관 막힘을 예방하는 데 도움이 됩니다.
- 드레인 팬 내부 오염 상태
- 드레인 배관 배수 속도
- 응축수 넘침 여부
- 배관 단열 상태
- 배관 기울기 유지 여부
- 드레인 트랩 막힘 여부
- Biofilm 발생 여부
- 배수 테스트 실시
에이스앤시스템 기술 TIP
현장에서 가장 많이 듣는 질문 중 하나는
“물이 새니까 증발기를 교체해야 하나요?”
입니다.
하지만 실제로는 드레인 배관 내부의 Biofilm이나 슬러지 제거만으로 해결되는 경우가 적지 않습니다.
중요한 것은 무조건 부품을 교체하는 것이 아니라, 누수의 원인을 정확하게 진단한 뒤 필요한 정비만 수행하는 것입니다. 이러한 접근은 불필요한 비용을 줄이고 설비의 수명을 유지하는 데도 도움이 됩니다.
결론
증발기 아래로 물이 떨어진다고 해서 반드시 냉동기가 고장 난 것은 아닙니다.
드레인 배관 내부에 형성된 Biofilm과 슬러지가 응축수의 배출을 막는 경우가 많으며, 정기적인 점검과 청소만으로도 대부분의 문제를 예방할 수 있습니다.
냉동창고 바닥에 물이 고이기 시작했다면 증발기 자체보다 드레인 배수라인의 상태를 먼저 확인하는 것이 효율적인 유지관리의 첫걸음입니다.
