CO₂ 냉동기의 성능을 결정하는 숨은 핵심 부품
CO₂(R744)는 친환경 냉매 가운데 가장 주목받는 자연냉매입니다.
최근에는 물류센터, 식품공장, 대형마트, 저온창고뿐 아니라 데이터센터와 산업용 냉동설비에도 적용 사례가 늘고 있습니다.
하지만 CO₂ 냉동기는 기존 HFC 냉매 시스템과 운전 특성이 다르기 때문에 작은 설계 차이만으로도 냉동능력과 에너지 소비량이 크게 달라질 수 있습니다.
그중에서도 성능 향상에 큰 영향을 주는 장치가 바로 내부 열교환기(IHX, Internal Heat Exchanger)입니다.
한국산업기술학회에서 발표한 「이산화탄소 냉매 시스템용 내부 열교환기의 냉방성능에 관한 실험적 연구」에서는 다양한 형태의 내부 열교환기를 비교하여 냉동능력과 COP 변화를 분석했습니다.
내부 열교환기(IHX)란 무엇인가?

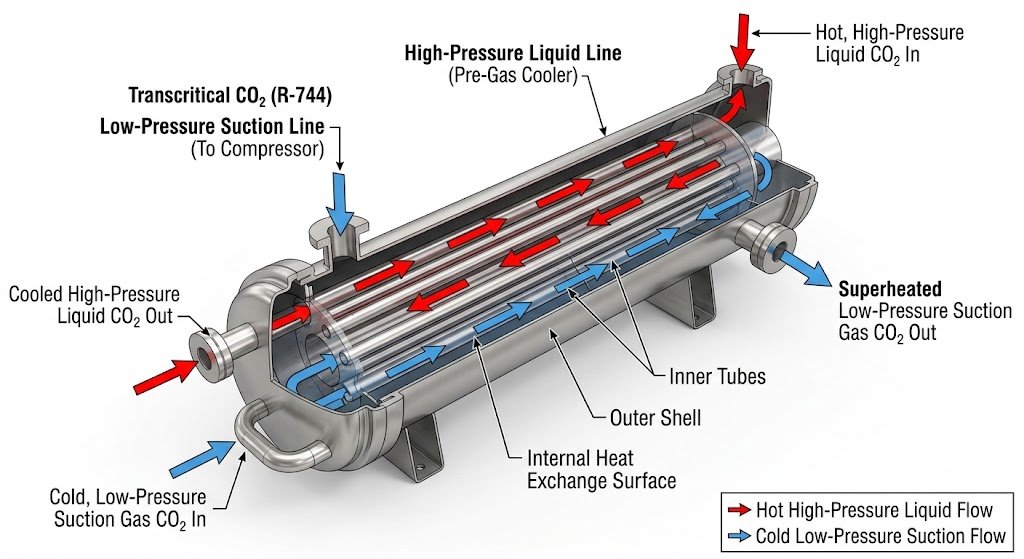

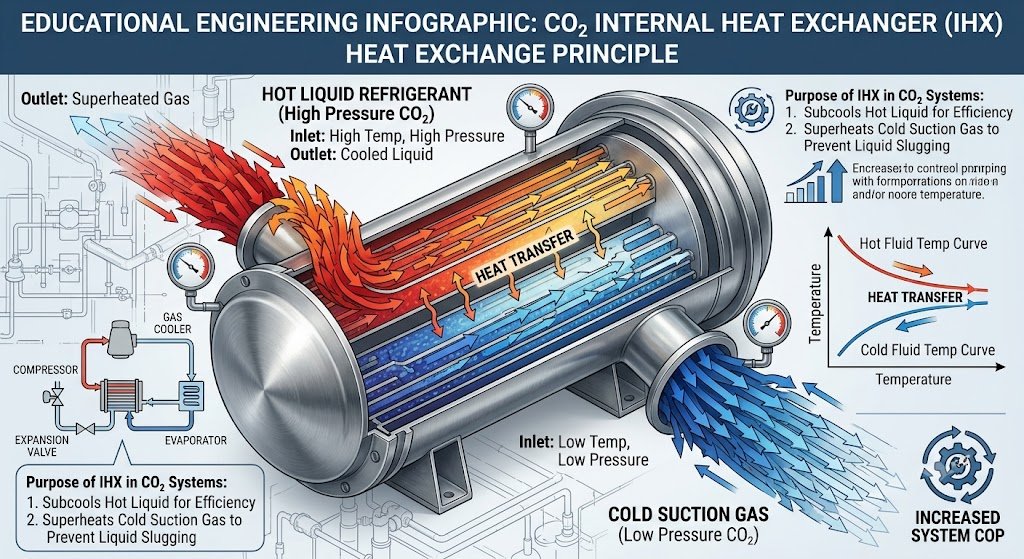

내부 열교환기는 고압 액관(Liquid Line)과 저압 흡입관(Suction Line)이 서로 열을 교환하도록 설계된 장치입니다.
이 과정에서 고압 액냉매는 더 차가워지고(과냉), 흡입가스는 적절히 가열(과열)되어 시스템 전체의 효율을 높이게 됩니다.
쉽게 말하면 같은 압축기와 같은 냉매를 사용하면서도 더 높은 냉방능력을 얻기 위한 장치라고 이해하면 됩니다.
내부 열교환기는 어떻게 냉동효율을 높일까?
논문에서는 내부 열교환기를 적용하면 다음과 같은 효과가 나타나는 것으로 확인되었습니다.
- 액냉매 과냉(Subcooling)
- 흡입가스 과열(Superheating)
- 냉동능력 증가
- COP 향상
- 플래시가스 감소
- 팽창밸브 제어 안정화
특히 CO₂ 냉동기는 초임계 운전 특성상 가스쿨러 출구 상태가 성능에 큰 영향을 미치므로, 내부 열교환기의 효과가 더욱 크게 나타납니다.
논문에서 확인된 실험 결과
논문에서는 열교환기의 길이, 관 수, 형태를 바꾸면서 성능을 비교했습니다.
주요 결과는 다음과 같습니다.
- 열교환기 길이가 증가할수록 냉방능력 증가
- COP 향상
- 가스쿨러 출구온도가 낮을수록 성능 향상
- 증발기를 2상 영역에서 운전할 때 효과 증가
- 마이크로채널형은 성능은 우수하지만 압력강하가 크게 증가
논문에서는 이렇게 설명하지만, 실제 현장에서는…
여기부터가 가장 중요한 부분입니다.
논문에서는 내부 열교환기를 길게 만들면 성능이 향상된다고 설명합니다.
하지만 실제 유지관리 현장에서는 단순히 성능만 보고 설계하지 않습니다.

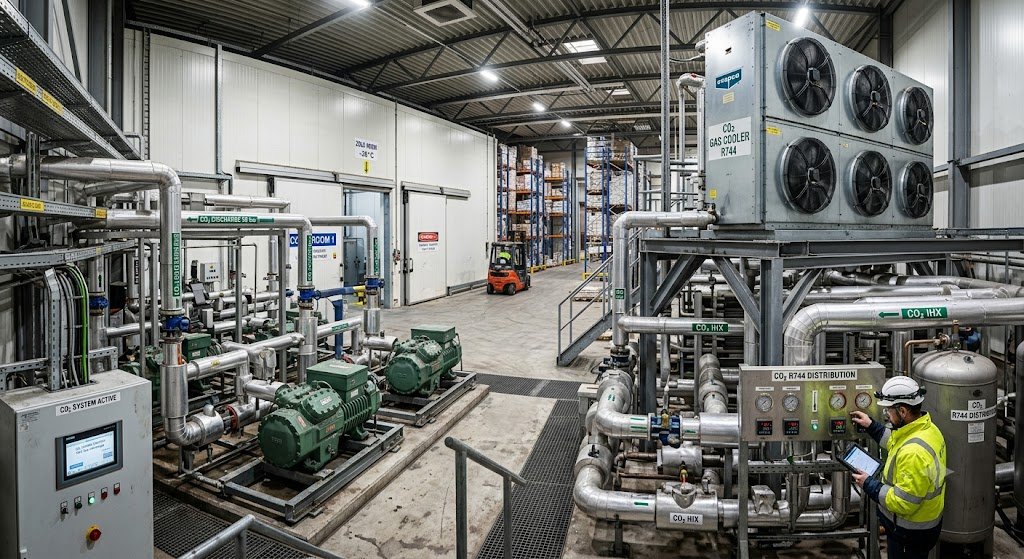

에이스앤시스템이 유지관리하는 냉동설비에서는 다음 항목을 함께 검토합니다.
- 압축기 용량
- 흡입압력 변화
- 오일 회수
- 압력손실
- 배관 길이
- 설치 공간
- 장기 운전 안정성
실제 현장에서는 COP가 조금 높아지는 것보다 10년 동안 안정적으로 운전되는 설비가 더 중요합니다.

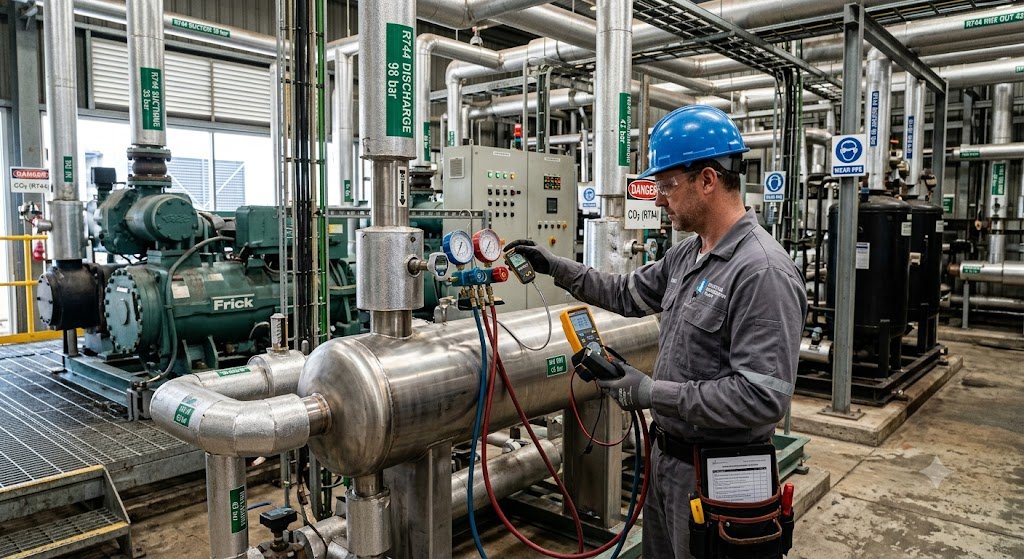

예방정비(PM)에서 반드시 확인해야 할 항목
✔ 가스쿨러 출구온도
✔ 흡입과열도
✔ 흡입압력
✔ 토출압력
✔ 액관온도
✔ 압력강하
✔ COP 변화
✔ 압축기 소비전력
✔ 팽창밸브 개도율
✔ 내부 열교환기 결빙 여부
시설관리자가 기억해야 할 핵심 포인트
- 내부 열교환기는 단순한 배관이 아니라 COP를 높이는 핵심 장치입니다.

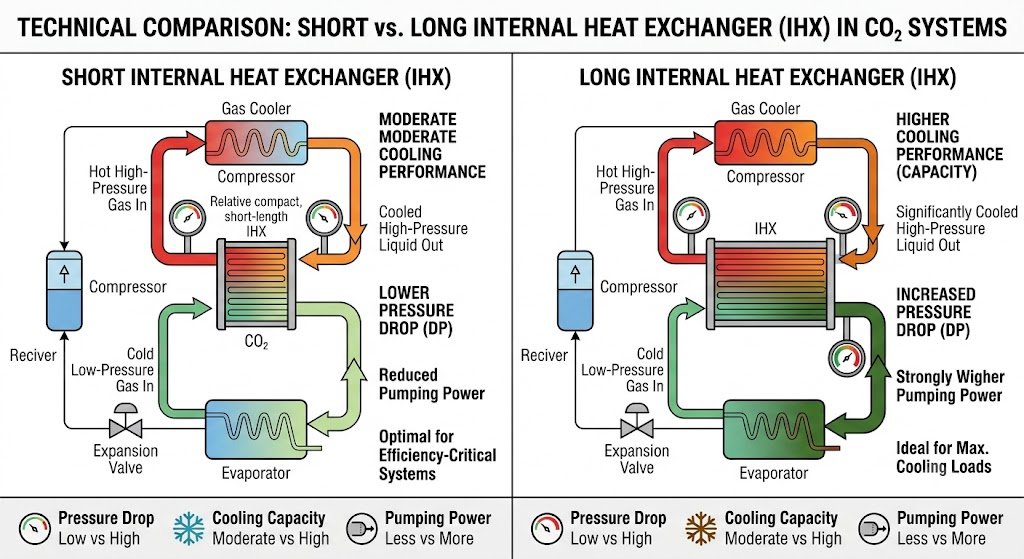

- 열교환기를 무조건 길게 설계하는 것이 아니라 압력강하와 성능의 균형을 맞춰야 합니다.
- 가스쿨러 출구온도와 증발기 운전조건에 따라 IHX 효과는 크게 달라질 수 있습니다.
- 유지관리에서는 흡입압력, 과열도, 소비전력, 압력강하를 함께 확인해야 장기적인 효율을 유지할 수 있습니다.
결론
내부 열교환기(IHX)는 CO₂ 냉동시스템의 성능을 높이는 중요한 장치입니다. 논문에서는 적절한 설계와 운전 조건에서 냉동능력과 COP가 향상되는 것으로 확인되었으며, 동시에 압력강하 증가도 함께 고려해야 한다는 점을 보여주었습니다.
에이스앤시스템은 이러한 연구 결과를 실제 유지관리 경험과 결합하여, 단순한 부품 교체가 아닌 예방정비(PM), 에너지 절감, 장기적인 설비 안정성을 중심으로 최적의 유지관리 방안을 제안합니다.
