들어가며
산업용 냉동설비에서 압축기의 성능은 단순히 모터 출력만으로 결정되지 않습니다.
압축기 내부에는 냉매의 흡입과 토출을 제어하는 매우 중요한 부품이 존재하는데, 바로 밸브 플레이트(Valve Plate) 입니다.
이 부품은 작은 판 형태이지만 압축기의 압축효율과 냉동능력을 결정하는 핵심 장치입니다.
밸브 플레이트가 손상되면 냉동기는 정상적으로 회전하더라도 냉매를 충분히 압축하지 못해 냉동능력이 크게 감소하게 됩니다.
이번 글에서는 에이스앤시스템이 실제 수행한 코플랜드 Stream 반밀폐형 압축기 오버홀 사례를 바탕으로 밸브 플레이트의 구조와 고장 원인을 자세히 살펴보겠습니다.
밸브 플레이트란?

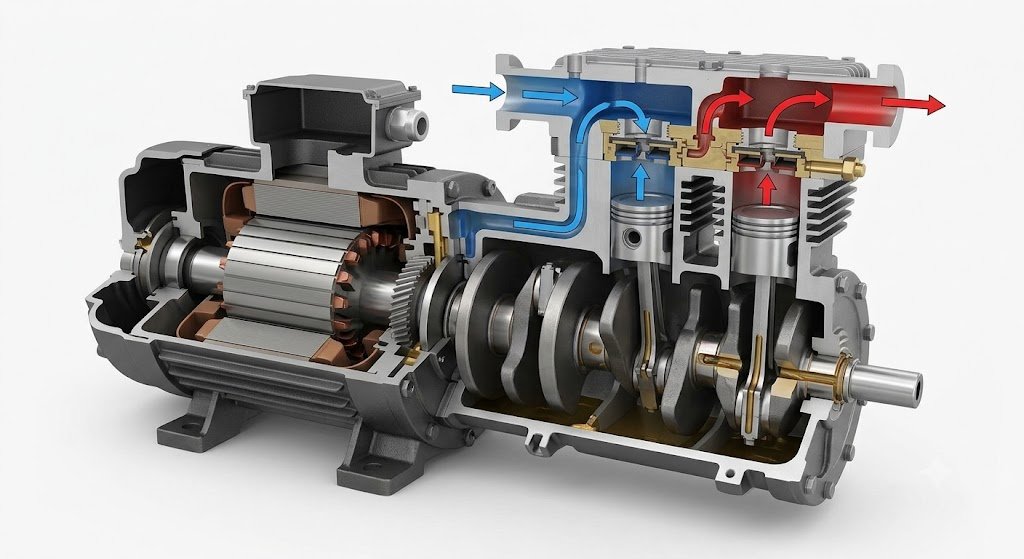

밸브 플레이트는 실린더와 실린더 헤드 사이에 설치되는 핵심 부품입니다.
주요 기능은 다음과 같습니다.
- 저압 냉매 흡입
- 고압 냉매 토출
- 냉매 역류 방지
- 압축 효율 유지
쉽게 말하면 압축기 내부의 체크밸브(Check Valve) 역할을 수행합니다.

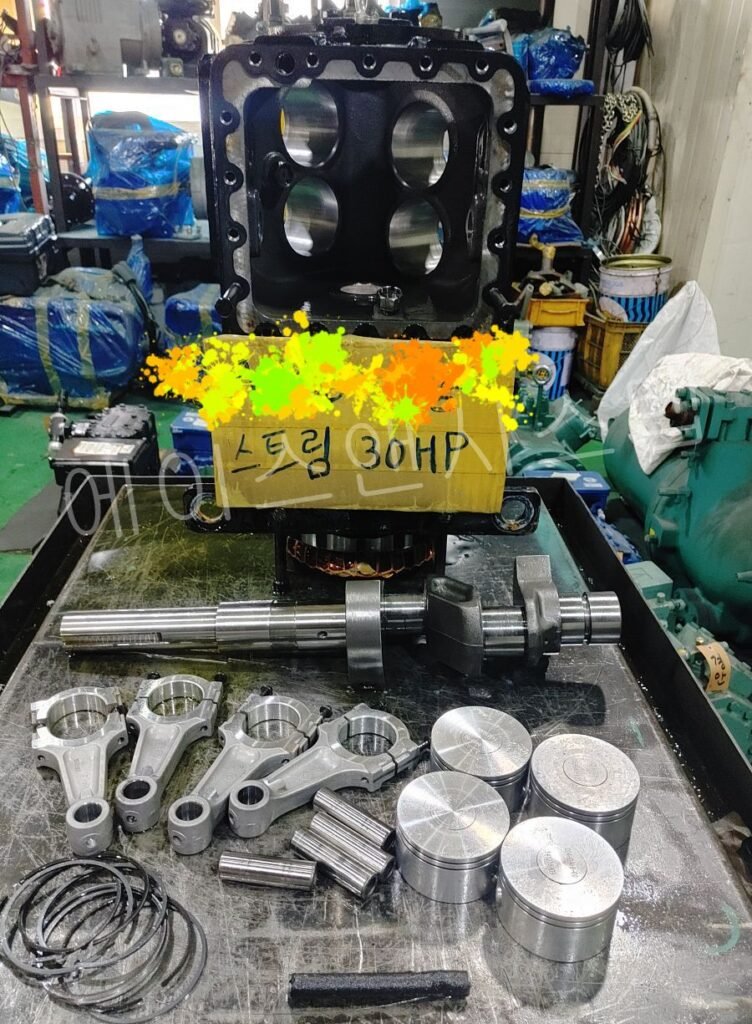

실제 오버홀에서 확인한 밸브 플레이트

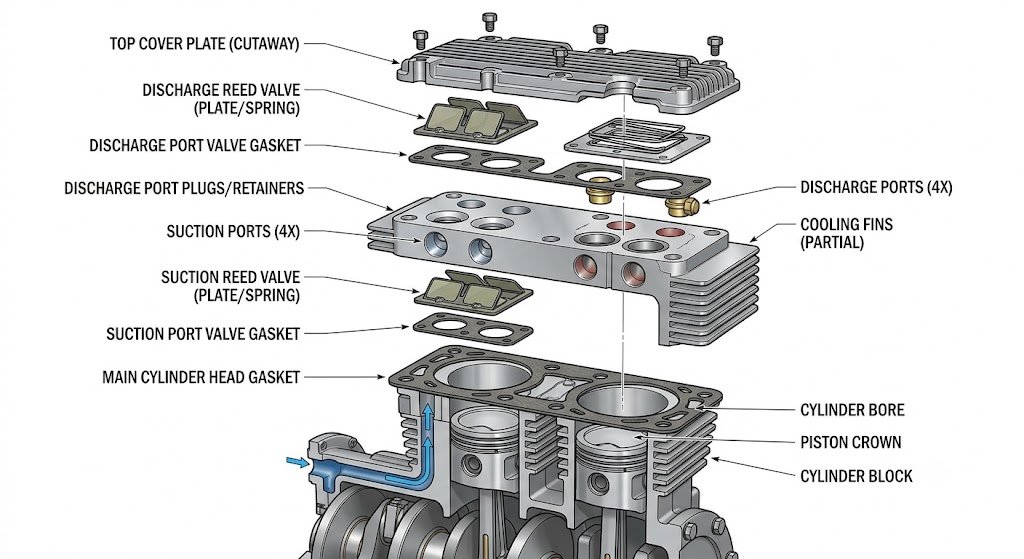

사진에서처럼 실린더 헤드를 분리하면 밸브 플레이트가 노출됩니다.
이곳에는
- 흡입밸브
- 토출밸브
- 리드밸브
등이 조립되어 있습니다.

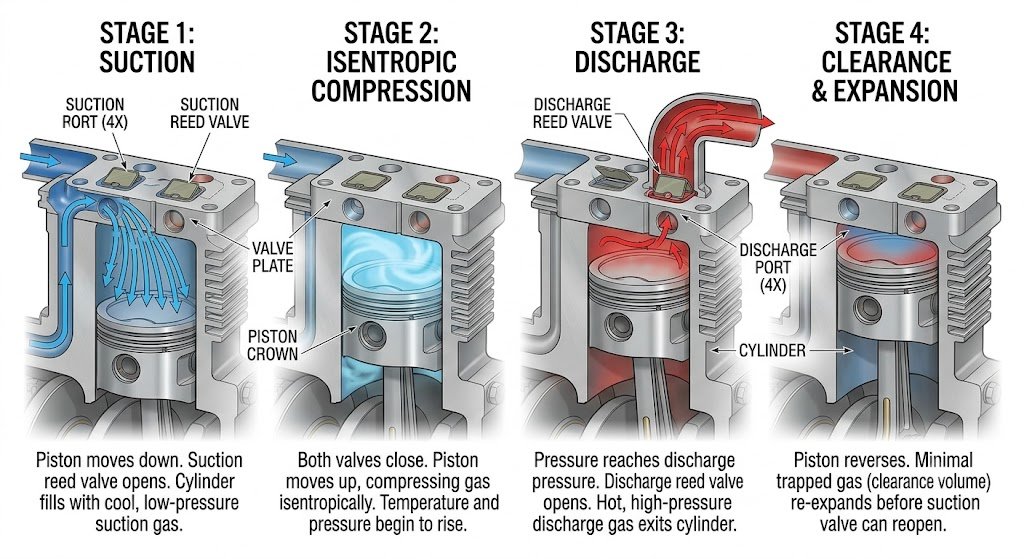

냉매는 어떻게 압축될까?
압축기 내부에서는 다음과 같은 과정이 반복됩니다.
저압 냉매 흡입
↓
흡입밸브 개방
↓
피스톤 상승
↓
냉매 압축
↓
토출밸브 개방
↓
고압 냉매 토출이 모든 과정을 제어하는 부품이 바로 밸브 플레이트입니다.
밸브 플레이트가 고장나는 원인
① 리드밸브 피로파괴
가장 흔한 고장입니다.
수백만 번 반복 운동하면서
금속 피로가 발생합니다.
결국
- 미세균열
- 파손
- 변형
이 생기게 됩니다.

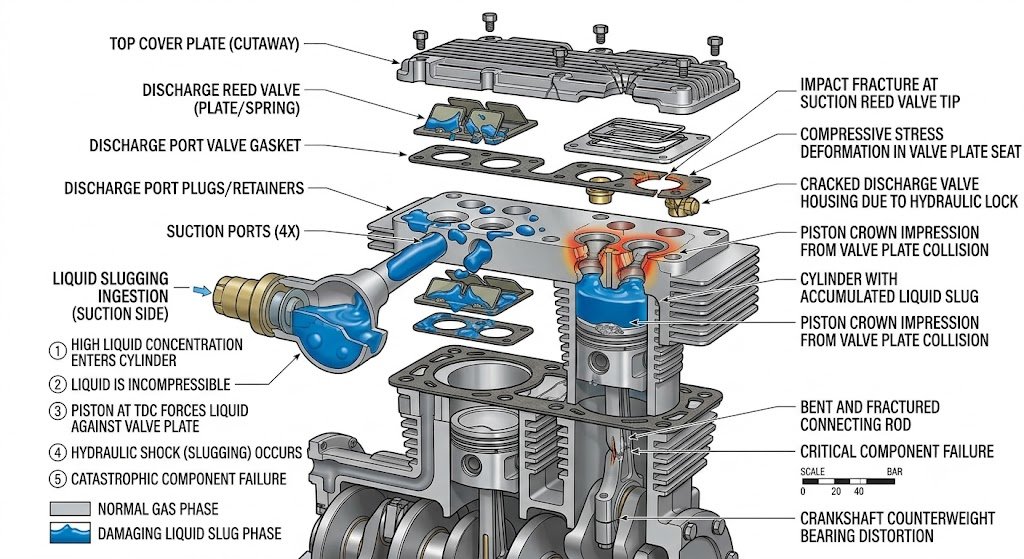

② 액압축(Liquid Slugging)
냉매가 액체 상태로 압축기 내부에 들어오면
피스톤이 액체를 압축하려고 하면서
밸브 플레이트에 강한 충격을 줍니다.
결과적으로
- 리드밸브 파손
- 밸브 휨
- 플레이트 균열
이 발생합니다.
③ 토출온도 상승
토출온도가 높으면
밸브 플레이트가 지속적으로 열을 받습니다.
결과적으로
- 카본 생성
- 리드밸브 탄성 저하
- 금속 변형
이 발생합니다.
④ 오일 부족
윤활이 부족하면
리드밸브 마찰이 증가하고
마모가 가속됩니다.

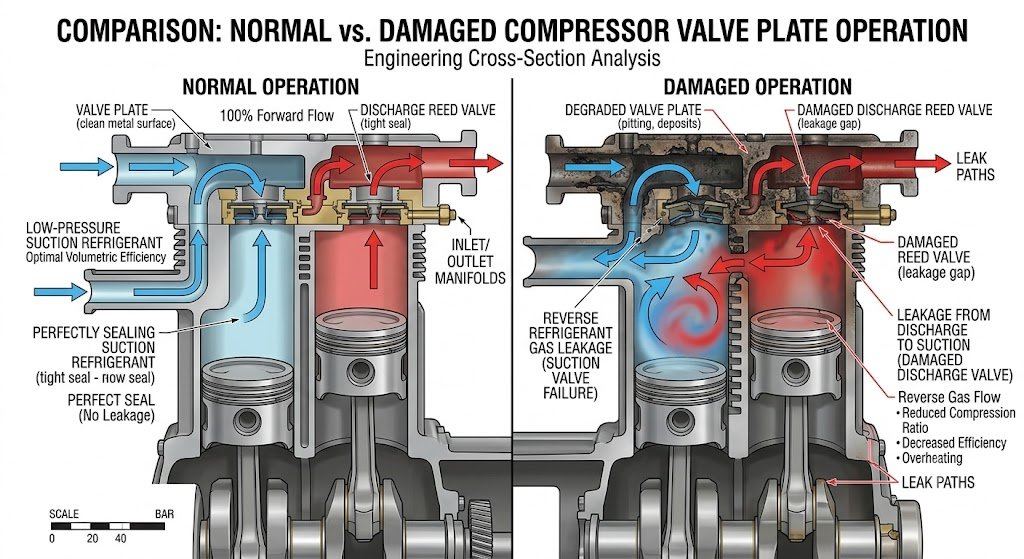

밸브 플레이트가 손상되면 나타나는 증상
다음과 같은 현상이 나타납니다.
- 냉동능력 저하
- 흡입압력 상승
- 토출압력 감소
- 토출온도 상승
- 소비전력 증가
- 운전시간 증가
- 설정온도 미도달
압축기는 계속 회전하지만
냉매를 제대로 압축하지 못하는 상태가 됩니다.

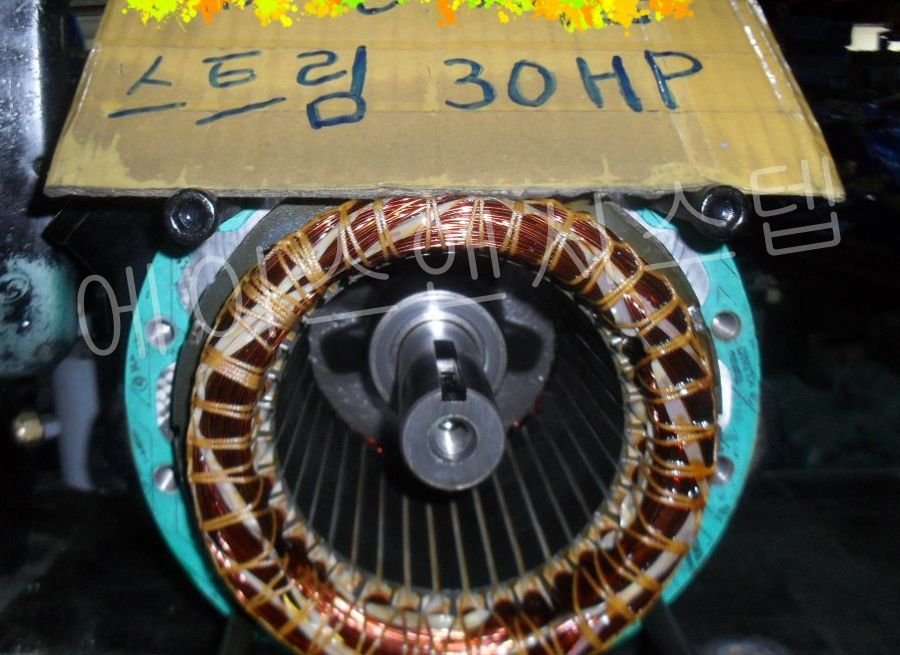

에이스앤시스템 오버홀에서는 어떻게 작업할까?
밸브 플레이트는
단순 세척만으로 끝나지 않습니다.
에이스앤시스템에서는
- 리드밸브 변형
- 균열
- 평면도
- 카본 생성
- 스프링 탄성
등을 검사합니다.
조금이라도 이상이 발견되면
정품 부품으로 교체하여
압축효율을 복원합니다.
예방정비 포인트
다음 증상이 나타나면 밸브 플레이트 점검을 권장합니다.
✔ 냉동능력이 감소한다.
✔ 설정온도까지 오래 걸린다.
✔ 토출온도가 상승한다.
✔ 전류가 증가한다.
✔ 압축기에서 이상음이 발생한다.
FAQ
Q1. 밸브 플레이트만 교체할 수 있나요?
가능합니다. 크랭크축이나 모터에 이상이 없다면 밸브 플레이트 어셈블리만 교체하여 압축효율을 회복할 수 있습니다.
Q2. 리드밸브는 수리할 수 있나요?
대부분은 교체를 권장합니다. 미세한 변형이나 피로균열은 육안으로 확인하기 어려우며, 재사용 시 동일한 문제가 반복될 수 있습니다.
Q3. 액압축은 왜 위험한가요?
액체 냉매는 기체와 달리 압축되지 않기 때문에 피스톤과 밸브 플레이트에 순간적으로 매우 큰 충격을 주어 파손을 일으킬 수 있습니다.
마무리
밸브 플레이트는 압축기의 작은 부품처럼 보이지만, 실제로는 냉매의 흐름을 제어하고 압축효율을 유지하는 핵심 장치입니다.
리드밸브의 미세한 손상이나 카본 축적만으로도 냉동능력이 크게 떨어질 수 있으며, 장기간 방치하면 압축기 전체의 수명에도 영향을 미칩니다.
따라서 냉동능력 저하, 토출온도 상승, 이상 소음과 같은 전조 증상이 나타난다면 밸브 플레이트를 포함한 내부 부품의 정밀 점검을 받는 것이 중요합니다.
