현대 물류 산업에서 콜드체인(Cold Chain) 시스템의 중요성은 날로 대두되고 있습니다. 특히 수천 평 규모의 대형 물류센터 내 저온저장고 및 냉동창고는 보관되는 식자재와 정밀 화물의 품질을 좌우하는 핵심 인프라입니다. 이러한 대규모 시설에서는 단 1도의 온도 편차나 미세한 냉매 누설도 막대한 경제적 손실로 이어질 수 있으므로, 초기 설계 단계부터 하중 분산, 유체 역학적 배관 설계, 균일한 기류 제어가 완벽하게 이루어져야 합니다.
저희 에이스앤시스템은 다년간 축적된 산업용 냉동·냉장 공조설비 기술력을 바탕으로, 관공서 및 대기업 물류센터의 까다로운 시공 기준을 충족하는 완벽한 인프라를 구축하고 있습니다. 본 포스팅에서는 최근 진행된 대형 물류센터 저온저장고의 정밀 배관 설치 및 고효율 증발기(유니트 쿨러) 신규 시공 현장의 상세 공정을 시설 관리자 및 실무자 여러분께 공유하고자 합니다.

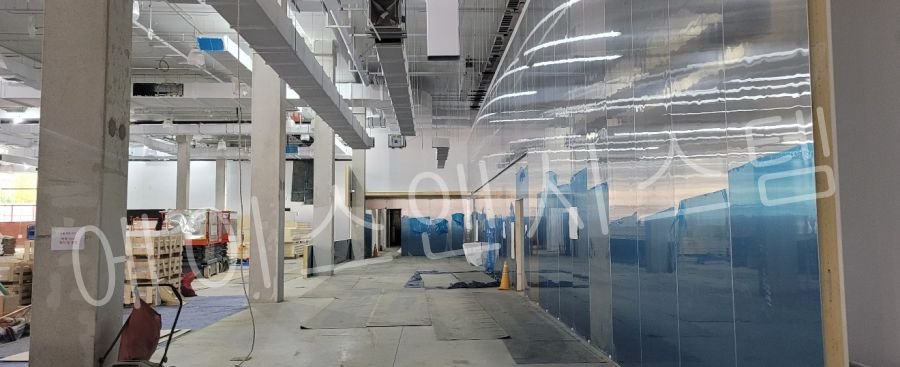

1. 현장 개요 및 핵심 시공 요약
대규모 냉동창고는 일반 상업용 냉장 시설과는 차원이 다른 시공 접근이 필요합니다. 수십 대의 대형 증발기가 동시다발적으로 가동되며, 천장 내부에 거미줄처럼 얽히는 배관의 총 길이만 수 킬로미터에 달합니다.
| 구분 | 상세 내용 |
| 현장 분류 | 신축 대형 물류센터 내 저온저장고 / 냉동창고 복합 시설 |
| 시공 목적 | 콜드체인 유지를 위한 고효율 냉동 설비 신규 인프라 구축 |
| 주요 공정 | 1. 상부 구조물 하중 분산 및 지지대 보강 2. 대구경 냉매 동관 용접 및 특수 보온 작업 3. 에너지 절감형 대형 증발기 안착 및 기류 덕트 연결 |
| 기대 효과 | 냉동기 부하 감소, 구역별 균일한 온도 유지, 배관 결로 원천 차단 |
| 책임 시공 | 산업용 공조설비 전문기업 에이스앤시스템 |
💡 작은 시공도 내 일처럼 정성껏 돕습니다. 대형 창고부터 상업용 시설까지, 빈틈없는 냉동/냉장 설계가 필요하시다면 언제든 문의해 주십시오.
2. 단계별 정밀 시공 디테일
대형 저온저장고 시공은 단순히 기계를 달고 파이프를 연결하는 수준을 넘어선 종합 건축 설비 예술과 같습니다. 에이스앤시스템 전문 엔지니어팀의 체계적인 시공 단계를 소개합니다.
2-1. 기초 인프라 구축 및 상부 지지대 하중 분산 설계
냉동창고의 천장 역할을 하는 우레탄 판넬 위쪽은 각종 배관, 전선, 그리고 육중한 무게의 증발기를 지탱해야 하는 가장 중요한 구조물입니다. 판넬 자체의 지지력만으로는 이 엄청난 하중을 견딜 수 없으므로, 철골 구조물(H빔 등)에 튼튼한 전산 볼트와 앵글을 내려 하중을 분산시키는 작업이 선행되어야 합니다.

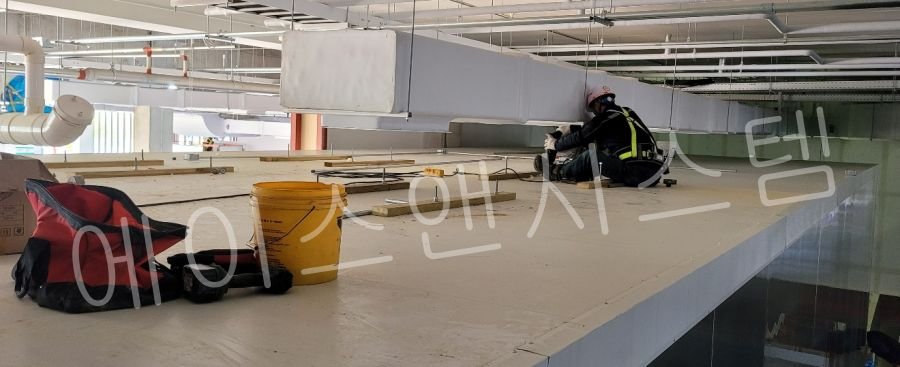

천장 상부 작업은 안전이 최우선입니다. 작업자는 안전대와 생명줄을 철저히 결속한 상태에서 레이저 레벨기를 이용해 1mm의 오차도 허용하지 않는 수평을 잡습니다.

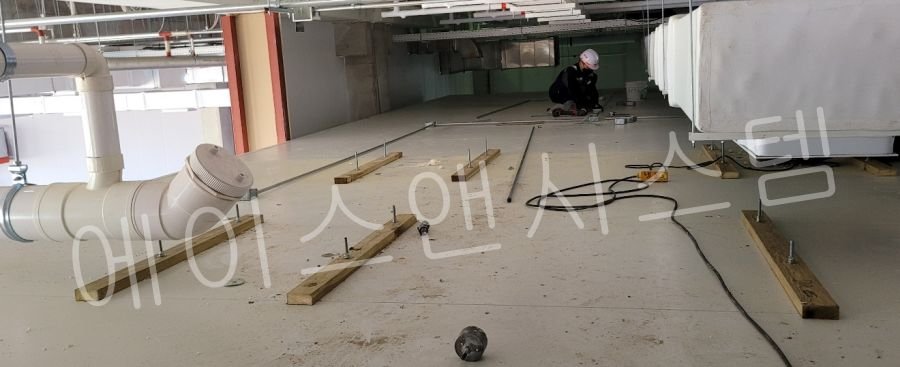

배관이 지나갈 경로와 증발기가 매달릴 위치를 정확히 마킹하고, 진동을 흡수할 수 있는 방진 고무와 견고한 브래킷을 설치합니다. 이는 훗날 냉동기가 가동될 때 발생하는 미세한 진동이 건물 전체로 퍼지거나 판넬의 이음새를 벌어지게 만드는 현상을 미연에 방지하기 위한 에이스앤시스템만의 필수 공정입니다.
2-2. 고효율 냉매 배관 설치 및 특수 보온 작업
기초 지지대 공사가 끝나면 본격적인 혈관 이식 수술인 ‘배관 작업’이 시작됩니다. 창고 밖의 실외기(콘덴싱 유니트)에서 만들어진 차가운 냉매가 창고 내부의 증발기까지 손실 없이 도달하게 만드는 핵심 과정입니다.
대형 현장일수록 배관의 길이가 길어지기 때문에, 압력 강하를 계산하여 적절한 굵기의 동관을 선정해야 합니다. 또한 오일 트랩(Oil Trap)을 적재적소에 배치하여 콤프레셔 오일이 원활하게 회수되도록 배관의 구배(기울기)를 세밀하게 조정합니다.
질소 치환 용접을 통해 배관 내부의 산화 스케일 발생을 막고, 용접 부위에 대한 기밀 테스트를 진행하여 단 0.01%의 가스 누설도 허용하지 않습니다.

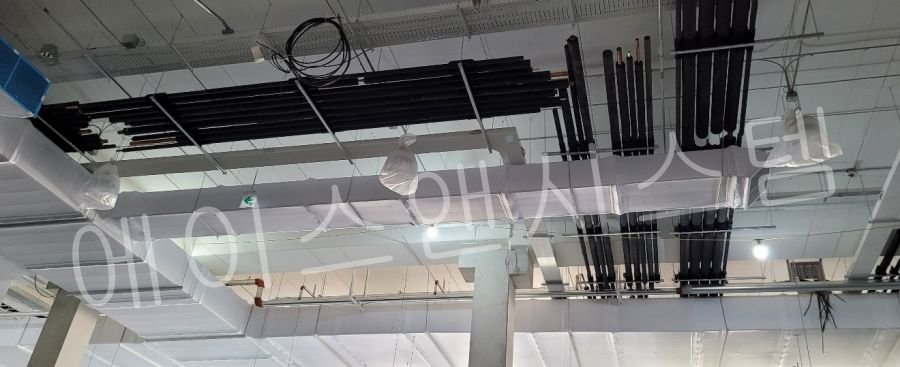

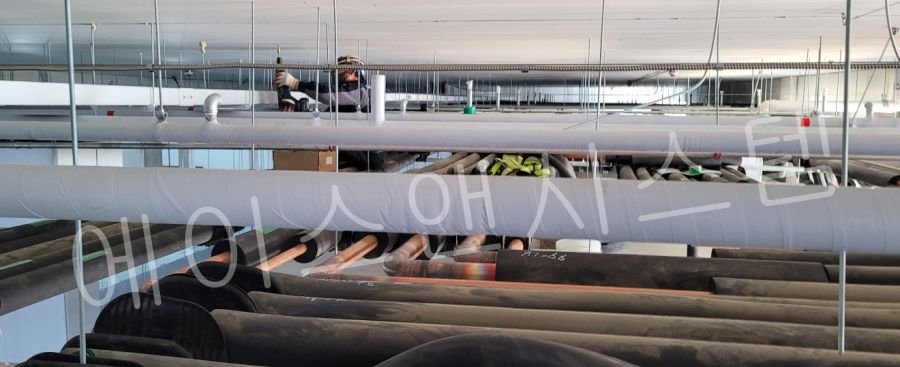

사진에서 보시는 것처럼 검은색 고밀도 고무발포 보온재를 사용해 동관을 완벽하게 밀폐합니다. 저온저장고의 배관은 외부와의 온도 차이가 극심하기 때문에 보온재에 미세한 틈이라도 생기면 공기 중의 수분이 얼어붙어 엄청난 양의 얼음 덩어리가 생기거나 결로수가 뚝뚝 떨어져 보관 중인 화물을 훼손할 수 있습니다. 에이스앤시스템은 이음새 부위를 특수 테이프와 접착제로 완벽히 차단하여 결로 발생 확률을 0%로 수렴시킵니다.
2-3. 대형 증발기 안착 및 기류 제어 덕트 연결
혈관 작업이 끝났다면 이제 차가운 바람을 직접 내뿜는 폐, 즉 증발기를 달아줄 차례입니다.
일반적인 소형 창고는 증발기 팬에서 직접 바람을 쏘지만, 층고가 높고 넓은 물류센터는 공기의 흐름을 강제로 유도하는 덕트(Duct) 설비가 필수적입니다. 차가운 공기가 창고 특정 구역에만 머물지 않고 사각지대 없이 구석구석 도달해야만 창고 전체의 온도가 균일해지고, 결과적으로 냉동기의 가동 시간이 줄어들어 획기적인 에너지 절감 효과를 가져옵니다.

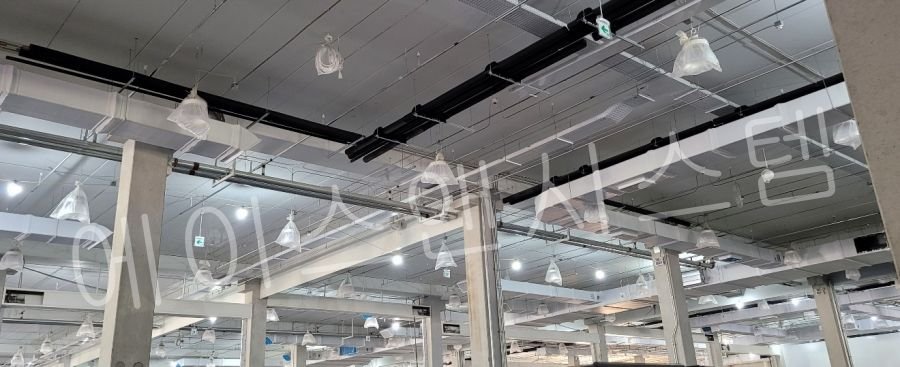

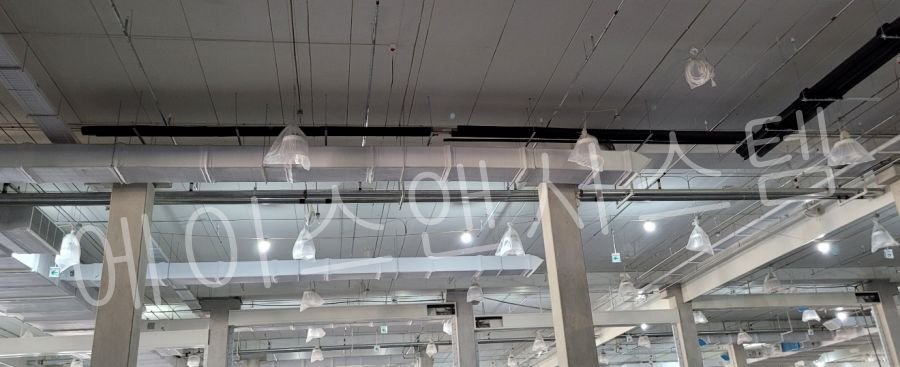

덕트 설치 시에도 공기가 배출되는 디퓨저의 각도와 풍량을 정밀하게 계산합니다. 모든 배관, 전선, 덕트 라인이 마치 한 치의 오차도 없는 자로 잰 듯 반듯하게 정렬된 모습은 에이스앤시스템 기술진의 완벽주의를 여실히 보여주는 결과물입니다.
3. 시설 관리자를 위한 저온저장고 유지보수 자가 점검 리스트
성공적인 초기 시공만큼이나 중요한 것이 꾸준한 유지 관리입니다. 현장 관리자분들께서는 아래의 체크리스트를 주기적으로 확인하시어 돌발 고장을 예방하시기 바랍니다.
- [일일 점검] 설정 온도와 현재 온도의 편차 확인: 셋팅 온도 도달 시간이 평소보다 지나치게 오래 걸리지 않는지 컨트롤러를 확인합니다.
- [주간 점검] 증발기 적상(서리) 상태 육안 확인: 증발기 뒷면 핀(Fin)에 얼음이 지나치게 두껍게 얼어있지 않은지 확인합니다. 제상 사이클에 문제가 있을 수 있습니다.
- [월간 점검] 팬 모터 소음 및 배관 결로 확인: 평소에 들리지 않던 쇳소리나 큰 진동음이 발생하는지, 배관 보온재 틈새로 물방울이 맺히는 곳이 없는지 점검합니다.
- [반기 점검] 실외기 응축기 핀 세척: 먼지나 이물질이 막히면 고압이 상승하여 콤프레셔 소손의 주원인이 됩니다. 정기적인 고압 세척이 필요합니다.
💡 작은 시공도 내 일처럼 정성껏 돕습니다. 정기적인 유지보수 계약 및 전문가의 정밀 진단이 필요하다면 에이스앤시스템에 맡겨주십시오.
4. 에이스앤시스템 기술 FAQ
Q1. 일반 에어컨 배관과 냉동창고 배관 설비는 어떤 점이 다른가요?
A1. 에어컨은 주로 영상의 온도를 다루지만, 냉동창고는 영하 20도 이하의 극한 환경을 다룹니다. 따라서 동관의 두께, 보온재의 밀도와 재질, 냉매의 종류, 오일 순환 설계(U트랩 등) 등 모든 면에서 훨씬 더 가혹한 조건을 견딜 수 있는 특수 산업용 설계 기준이 적용되어야 합니다.
Q2. 신축 창고가 아닌 기존 창고의 배관 부분 교체나 시스템 증설도 가능한가요?
A2. 물론입니다. 기존 시스템의 용량과 배관 상태를 면밀히 진단한 후, 병목 현상이 발생하는 구간의 배관을 확장하거나 고효율 증발기로 교체하는 리모델링 공사를 통해 냉동 효율을 크게 끌어올릴 수 있습니다.
Q3. 시공 후 A/S 및 사후 관리는 어떻게 진행되나요?
A3. 에이스앤시스템은 철저한 책임 시공을 원칙으로 합니다. 설치 후 발생할 수 있는 초기 세팅 오류를 방지하기 위해 충분한 시운전 기간을 가지며, 문제 발생 시 전문 엔지니어가 즉각 현장으로 출동하여 2차 피해를 막는 신속한 유지보수 시스템을 운영하고 있습니다.
대규모 자본이 투입되는 물류센터 저온저장고는 처음 단추를 어떻게 끼우느냐에 따라 10년, 20년 후의 유지 유지비용과 내구성이 결정됩니다. 눈에 보이지 않는 배관 속과 천장 위까지 완벽을 기하는 정밀한 시공, 에이스앤시스템이 여러분의 비즈니스 자산을 안전하게 지켜드리겠습니다.
