냉동 및 냉장 설비는 24시간 중단 없이 가동되는 특성상 내부 전기 배선의 열화나 습기 유입으로 인한 쇼트(단락) 사고 위험에 상시 노출되어 있습니다. 특히 고습도 환경인 냉동창고 내부의 증발기(에바포레이터)는 미세한 결로와 성에, 그리고 진동으로 인해 전선 피복이 손상되거나 단자대 체결력이 약해지면서 대형 화재로 이어질 수 있는 스파크가 발생하기 쉽습니다.
본 기술 리포트에서는 에이스앤시스템 기술팀이 직접 출동하여 해결한 냉동창고 내부 증발기 단자대 쇼트 화재 현장의 정밀 진단 과정부터, 기존 손상 배선 철거, 안전 규격을 준수 한 터미널 블록 재결선 마감까지의 전 공정을 객관적인 기술 데이터와 함께 상세히 기록합니다.
1. 현장 상황 분석 및 핵심 요약
안전 점검 및 재결선 작업이 진행된 현장의 기본 정보와 핵심 시공 내용을 요약한 데이터입니다.
| 구분 | 세부 기술 내용 |
| 대상 설비 | 산업용 냉동창고 유닛 쿨러 / 증발기(Evaporator) |
| 발생 문제 | 단자대 내부 상간 단락(Short Circuit)으로 인한 스파크 및 화재 |
| 주요 증상 | 팬 모터 구동 불하, 메인 누전차단기(ELB) 트립, 단자대 박스 소손 |
| 핵심 공정 | ① 소손 부위 정밀 진단 및 절연 저항 측정 ② 화재 손상 배선 전량 철거 ③ 고열 방지용 안전 규격 전선 교체 및 터미널 압착 ④ 메인 전원부 및 제어부 터미널 블록 재결선 |
| 작업 표준 | 내선규정 전동기 배선 기준 및 KEC(한국전기설비규정) 준수 |
2. [Phase 1] 화재 원인 진단 및 소손 상태 파악
정밀 작업에 착수하기 전, 에이스앤시스템 기술팀은 화재가 발생한 증발기 주변의 안전을 확보하고 다각적인 원인 분석을 시행하였습니다.
증발기는 냉동창고 내부에서 지속적인 상하 제상(Defrost) 사이클을 반복하기 때문에 온도 변화가 극심한 구간입니다. 히터 가동 시 발생하는 열과 냉동 가동 시 발생하는 냉기가 교차하면서 단자대 내부의 절연 부품들이 열화되기 쉽습니다.
단자대 박스 외부를 점검한 결과, 내부에서 발생한 강한 스파크와 열에 의해 분전반 외함이 검게 그을리고 플라스틱 절연 커버가 녹아내린 흔적이 명확하게 발견되었습니다. 이는 단순한 접촉 불량을 넘어 상간 단락이나 지속적인 과전류로 인한 아크 방전이 일어났음을 증명합니다. 내부 상태를 더 깊이 파악하기 위해 절연 커버를 분해하고 배선 상태를 정밀 점검하였습니다.

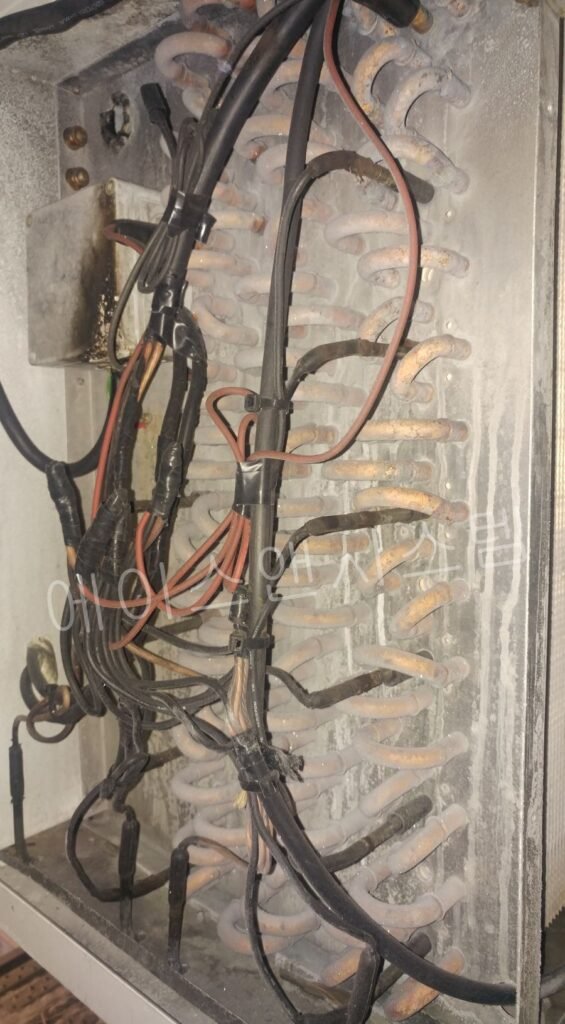

단자대 내부 전선들은 이미 고열로 인해 PVC 피복이 완전히 기화되거나 녹아내려 나도체(구리선)가 그대로 노출되어 있었습니다. 성에가 녹으면서 발생한 미세 수분이 이 노출된 도체에 접촉하여 2차 쇼트 및 누전을 유발했고, 최종적으로 메인 브레이커를 트립시킨 원인이 화재 흔적을 통해 명백히 규명되었습니다.
3. [Phase 2] 안전 규격 배선 철거 및 정밀 재결선 공정
화재 원인이 명학하게 진단됨에 따라, 에이스앤시스템 기술팀은 열화된 기존 자재를 전량 철거하고 고온·고습 환경에 견딜 수 있는 내열 배선 및 안전 부품을 적용한 재결선 공정에 착수하였습니다.

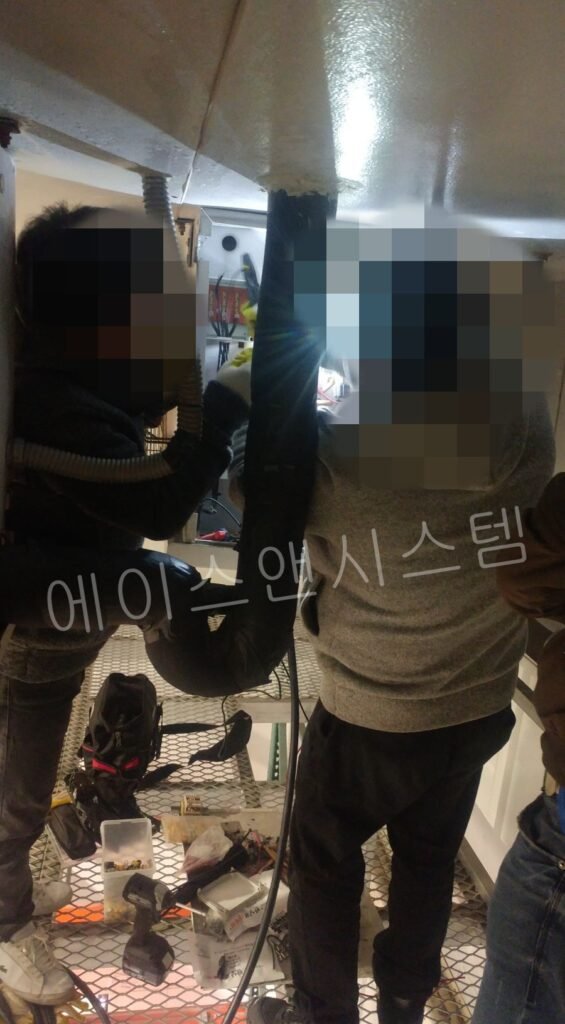

냉동창고 내부의 어두운 작업 환경과 영하의 기온 속에서도 기술팀은 고도의 집중력을 발휘하여 안전사고 예방을 위한 2인 1조 작업을 고수하였습니다. 랜턴을 활용해 가시성을 확보한 후, 소손된 전선과 열화된 터미널 블록을 손상 없이 안전하게 분리해 냈습니다.

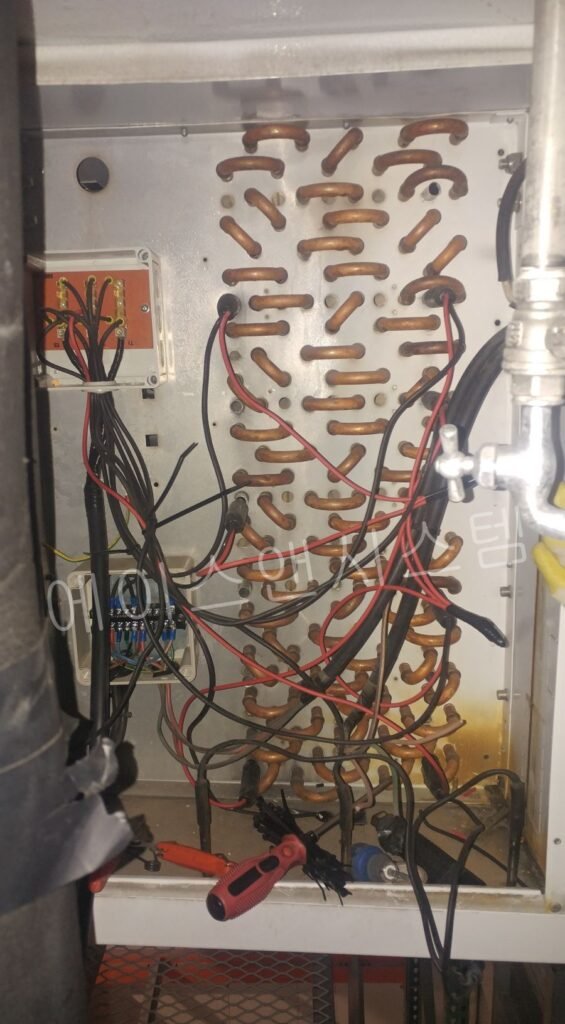

기존의 복잡하게 얽혀 있던 팬 모터 전원선과 제어선들을 하나씩 분리하여 규격에 맞는 선로를 재조정하는 단계입니다. 오결선으로 인한 장비 오작동을 방지하기 위해 각 상(Phase)의 배열을 명확히 체크하고, 진동에 의해 전선이 쓸리는 현상을 막기 위해 배선 루트를 재설계하였습니다.

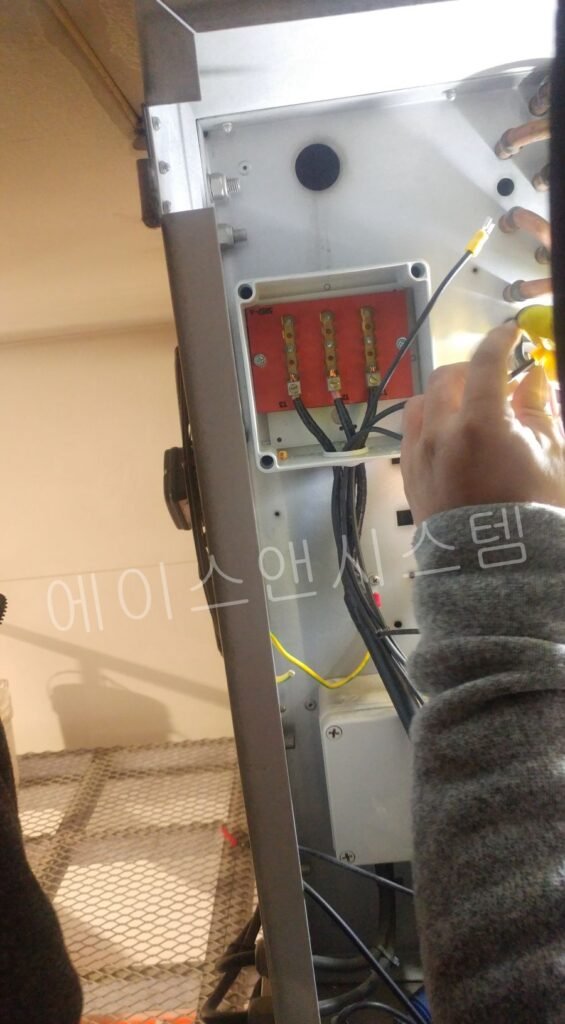

새로운 내열성 단자대 보드를 거치한 후, 규격 전선을 연결하는 핵심 정밀 공정입니다. 전선 끝단에 압착 터미널을 시공하여 단자대 볼트와 구리 도체 간의 접촉 면적을 극대화함으로써 접촉 저항을 최소화하였습니다. 접촉 저항이 높아지면 해당 부위에서 다시 발열이 시작되므로, 토크 드라이버를 사용하여 규정 토크로 견고하게 체결을 진행하였습니다.
4. [Phase 3] 터미널 블록 마감 및 정상 가동 검증
재결선 작업의 핵심은 시공 이후 다시는 동일한 원인으로 화재나 쇼트가 발생하지 않도록 완벽한 절연 상태를 확보하는 것입니다. 에이스앤시스템은 모든 연결 부위에 표준 자재만을 사용하여 시공을 마무리했습니다.

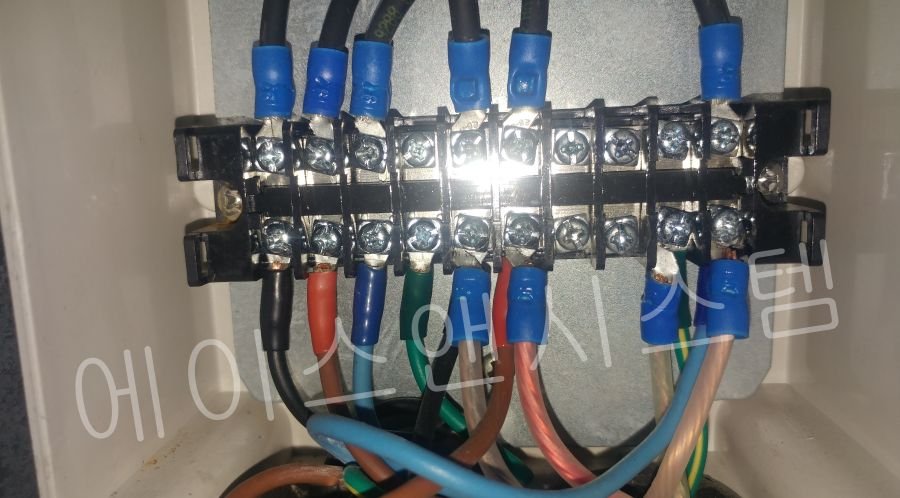

시공이 완료된 터미널 블록의 상세 모습입니다. 구리 전선 가닥이 외부로 삐져나오지 않도록 O형 절연 터미널 단자를 전용 압착기로 완벽하게 물렸으며, 상간 간격을 충분히 확보하여 미세 결로가 발생하더라도 전류가 타고 넘지 못하도록 절연 파괴 예방 조치를 완료하였습니다.

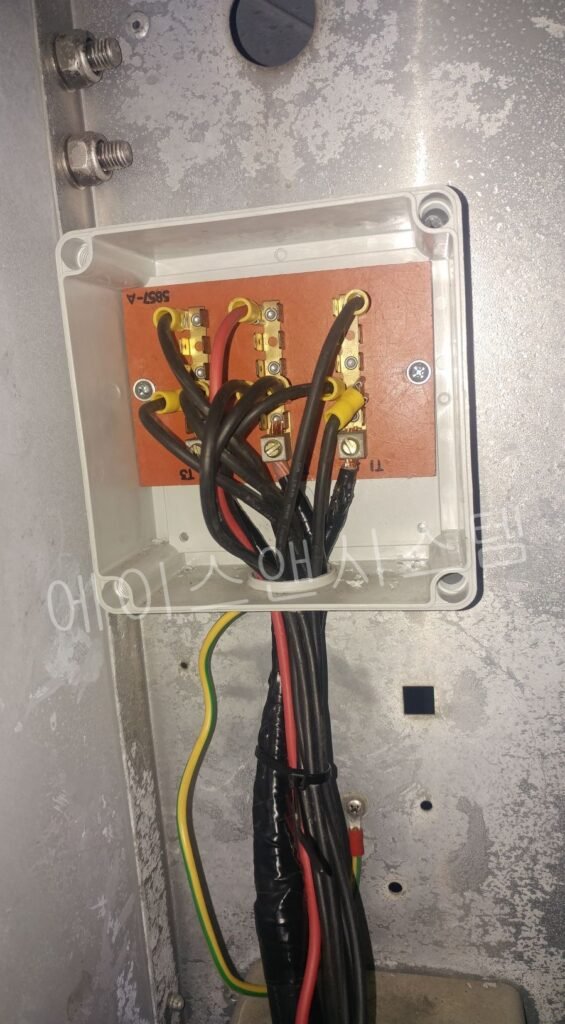

제어부뿐만 아니라 큰 전류가 흐르는 메인 전원 인입부 단자대 역시 동일한 안전 규격으로 마감되었습니다. 외부 진동에 전선이 흔들려 단자가 풀리는 일이 없도록 케이블 타이를 이용해 선로를 견고하게 고정하였으며, 최종적으로 절연저항계(Megger)를 통해 대지 간 및 상 간 절연 저항 값이 정상 기준치(MΩ) 이상임을 확인한 후 메인 전원을 투입하여 팬 모터의 정상 가동을 검증하였습니다.
에이스앤시스템은 대형 물류창고부터 소형 상업용 저온 저장고까지, 눈에 보이지 않는 내부 전기 배선 하나도 규격 자재와 정밀 공정을 준수하여 가장 안전한 냉동 설비 환경을 만들어 드립니다. 작은 시공도 내 일처럼 정성껏 돕습니다.
품질 높은 엔지니어링 기반의 유지보수 서비스 및 정기 안전 점검이 필요하시다면 언제든 에이스앤시스템의 문을 두드려 주시기 바랍니다.
에이스앤시스템 냉동·냉장 설비 정밀 견적 및 안전 점검 요청하기
5. 냉동창고 증발기 자가 점검 가이드 및 FAQ
▣ 증발기 전기 설비 자가 점검 리스트
- [ ] 냉동창고 내부 증발기 하단에서 주기적으로 팍팍 튀는 이음이나 스파크 소음이 들리는가?
- [ ] 증발기용 누전차단기(ELB)가 특별한 이유 없이 한 달에 1~2회 이상 불규칙하게 트립되는가?
- [ ] 제상 히터 가동 주기만 되면 쿨러 주변에서 플라스틱이나 전선이 타는 듯한 냄새가 발생하는가?
- [ ] 단자대 박스 외부 표면에 검은 그을림이나 변색, 열에 의한 변형 흔적이 육안으로 관찰되는가?
- 위 항목 중 1개 이상 해당 시, 화재 사고 예방을 위해 즉시 정밀 절연 점검을 받으셔야 합니다.
▣ 기술 FAQ (자주 묻는 질문)
Q1. 냉동창고 내부 증발기 단자대에서 유독 쇼트 화재 사고가 자주 발생하는 이유는 무엇인가요? A1. 냉동창고 내부 증발기는 영하의 냉풍이 나오는 구간이자, 성에를 녹이기 위해 고온의 제상 히터가 교차 가동되는 가혹한 환경입니다. 이 과정에서 발생하는 급격한 온도 변화로 인해 단자대 고정 볼트가 미세하게 수축·팽창하며 풀림 현상이 일어납니다. 볼트가 풀리면 접촉 저항이 증가하여 발열이 생기고, 내부에 차오르는 습기와 결합하면서 아크 쇼트(화재)로 이어지게 됩니다.
Q2. 화재 배선 수리 시 일반 절연 테이프 마감 대신 터미널 압착 마감을 고수해야 하는 이유는 무엇인가요? A2. 냉동창고 내부는 습도가 매우 높고 주기적인 진동이 발생합니다. 일반 절연 테이프나 단순 꼬임 배선은 시간이 지나면 테이프의 접착 성분이 수분에 의해 떨어져 나가고 구리선이 산화되어 다시 누전과 화재를 유발합니다. 반드시 규격에 맞는 O형 또는 Y형 터미널 단자를 전용 툴로 강하게 압착하여 공기 및 수입 유입을 원천 차단하고 단자대에 볼트로 견고히 고정해야만 장기적인 안전성을 보장할 수 있습니다.
