인천에 위치한 대형 신선식품 물류센터 현장에서 긴급 보수 요청이 접수되었습니다. 지게차 및 물류 장비의 잦은 출입으로 인해 메인 냉장창고의 대형 우레탄 패널 도어가 상부 레일에서 이탈하였고, 정상적인 개폐가 불가능한 상태였습니다. 도어 밀착 불량은 심각한 냉기 누설과 결빙(성에)을 유발하며, 이는 즉각적인 보관 온도 상승으로 이어져 식약처 HACCP 기준을 위반할 수 있는 중대한 결함입니다. 정밀 진단 결과, 도어의 하중을 지탱하는 핵심 하드웨어인 트롤리 바(Trolley Bar)의 롤러 파손 및 프레임 변형이 확인되어, 즉각적인 슬라이딩 도어 트롤리 교체 및 기밀 복원 공정을 진행하였습니다.
📌 현장 핵심 요약표
| 구분 | 상세 내역 |
| 현장명 | 인천 대형 신선식품 물류센터 1층 메인 냉장창고 |
| 주요 증상 | 슬라이딩 도어 개폐 불량, 상부 레일 이탈, 틈새 냉기 누설 및 결빙 발생 |
| 해결 방안 | 기존 노후/변형 트롤리 바 완전 탈거 및 고강도 신품 하드웨어 교체 시공 |
| 적용 기술/부품 | 저온 환경용 밀폐형 베어링 롤러, 고강도 알루미늄 트롤리 프레임, 도어 하부 가스켓 밀착 단차 조정 |
1. 도어 이탈 및 냉기 누설 원인 진단
수백 kg에 달하는 냉동/냉장창고용 고밀도 우레탄 도어는 상부의 트롤리 바와 롤러에 전체 하중이 집중됩니다. 장기간의 반복적인 개폐와 외부 충격이 누적되면 롤러 내부의 베어링이 파손되거나 바 자체가 휘어지는 현상이 발생합니다.

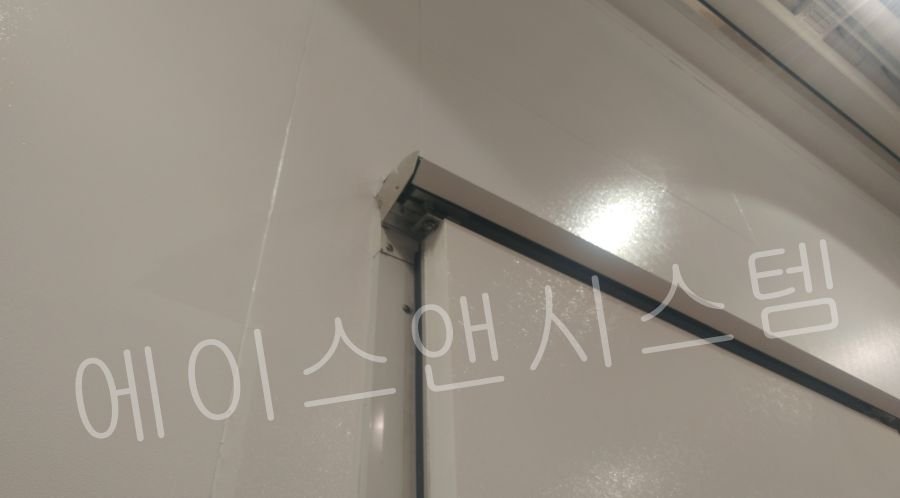

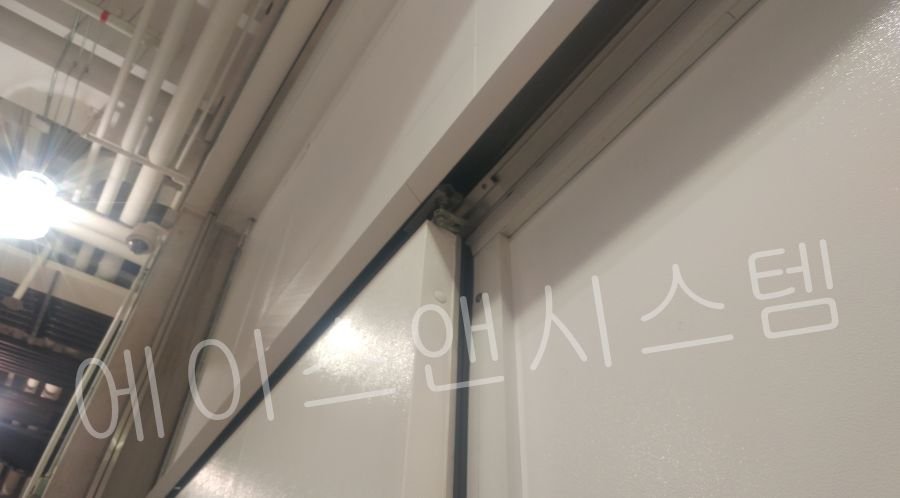

현장 진단 시 촬영된 상부 레일 부위를 보시면, 롤러가 가이드 레일에서 완전히 이탈하여 도어가 비스듬히 주저앉은 상태임을 확인할 수 있습니다. 이로 인해 도어와 벽체 사이의 가스켓(패킹)이 밀착되지 않아 대량의 냉기가 외부로 유출되고 있었습니다.
2. 노후 트롤리 바 탈거 및 신품 하드웨어 비교 검수
안전사고 예방을 위해 도어 하부를 유압 자재로 임시 고정한 뒤, 파손된 기존 트롤리 바 어셈블리를 레일에서 안전하게 탈거하였습니다.

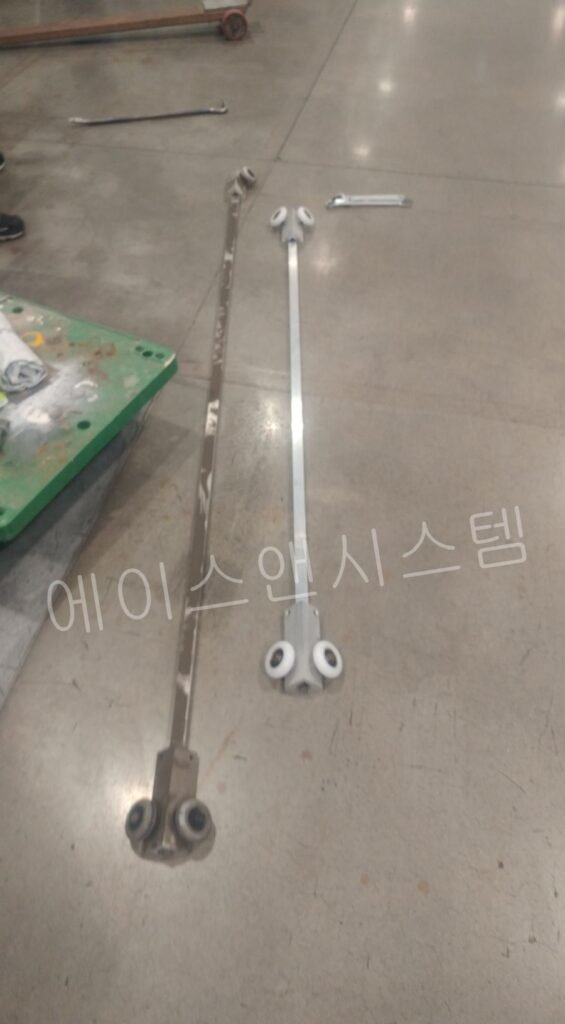

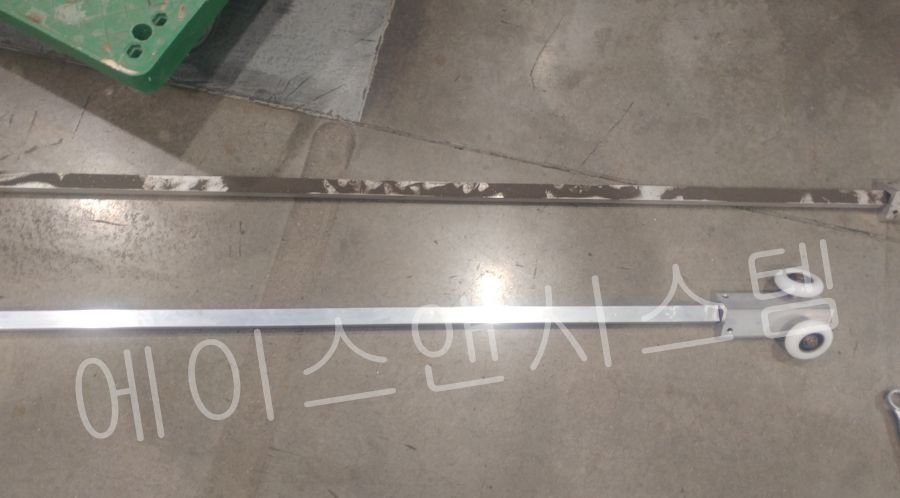

아래 나란히 배치된 비교 컷을 통해 기존 부품의 심각한 마모 상태와 새로 투입될 신품 부품의 차이를 명확히 확인할 수 있습니다. 기존 바는 장기간의 마찰과 하중을 견디지 못해 금속 표면이 긁히고 롤러 축이 틀어져 있는 반면, 신품은 정밀 가공된 고강도 알루미늄 합금 소재로 제작되어 휨 현상에 대한 강한 내성을 지닙니다.
3. 고강도 베어링 롤러 및 정밀 결합 공정

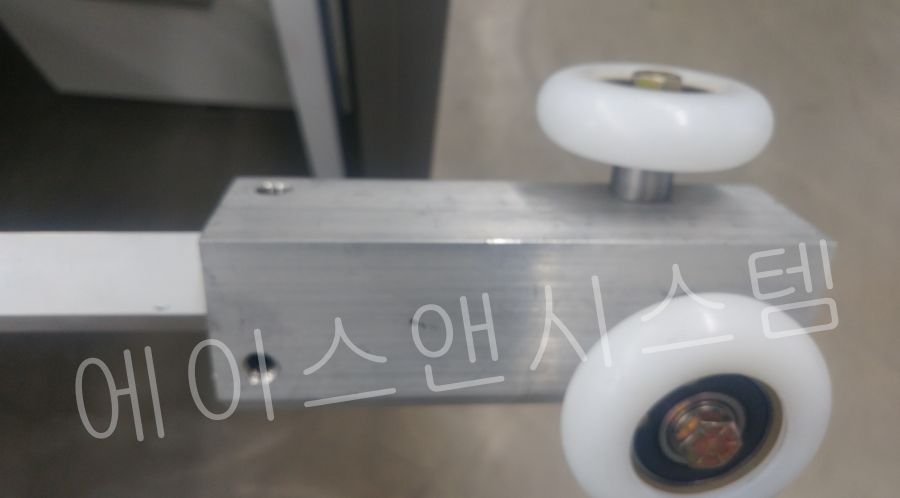

새롭게 장착될 롤러부의 디테일 컷입니다. 영하의 온도 조건에서도 윤활 성능을 잃지 않는 특수 구리스가 주입된 밀폐형(Sealed) 베어링이 적용되었습니다. 휠의 외륜은 내마모성이 뛰어난 고경도 나일론 소재로 코팅되어 있어, 육중한 도어가 움직일 때 발생하는 소음과 진동을 최소화하며 레일과의 마찰 저항을 극도로 낮춰줍니다.
4. 단차 조정 및 최종 기밀 테스트
신품 트롤리 바를 도어 패널에 견고하게 체결하고 상부 가이드 레일에 안착시키는 작업을 진행합니다. 단순히 부품만 교체하는 것으로 끝나는 것이 아니라, 도어를 닫았을 때 하부 스위프 가스켓(Sweep Gasket)과 측면 패킹이 바닥 및 벽체에 100% 밀착되도록 수직/수평 단차를 마이크로 단위로 세팅하는 것이 엔지니어의 핵심 기술입니다.
시공 완료 후 도어를 수차례 왕복 구동하여 베어링의 구름성을 확인하고, 열화상 카메라 및 연막 테스트를 통해 단 1%의 냉기 누설도 발생하지 않는 완벽한 기밀 상태를 검증했습니다. 이를 통해 해당 물류센터는 한국식품안전관리인증원(HACCP)의 보관 온도 규정을 안정적으로 준수할 수 있게 되었습니다.
🛠️ 냉장/냉동창고 도어 관리 자가 점검 리스트
- 육안 검사: 도어를 여닫을 때 롤러가 튕기거나 레일 위에서 금속 갈리는 소음이 나지 않는지 확인하십시오.
- 기밀 상태: 도어를 완전히 닫은 후, 테두리 가스켓 부위에서 찬 바람이 새어 나오거나 주변 바닥에 결빙 현상이 있는지 점검하십시오.
- 레일 청결도: 상부 하중을 분산시키는 가이드 레일 위에 먼지, 얼음조각, 이물질이 쌓이지 않도록 주기적으로 청소하십시오.
💡 자주 묻는 질문 (FAQ)
Q1. 슬라이딩 도어가 뻑뻑해서 잘 안 열리는데 윤활유(WD-40)를 뿌려도 되나요?
A1. 일반 방청윤활유는 저온 환경에서 점도가 높아지거나 얼어붙어 오히려 베어링 고착을 유발할 수 있습니다. 증상이 발생하면 부품의 기계적 마모가 원인일 확률이 높으므로, 즉각적인 전문가의 진단 및 트롤리 교체가 필요합니다.
Q2. 수동 도어를 전동식(자동문)으로 개조할 수 있나요?
A2. 네, 가능합니다. 기존 우레탄 패널 도어의 상태가 양호하다면, 상부 트롤리 기어 및 모터 드라이브 세트를 추가 장착하여 산업용 자동문으로 업그레이드하는 시공을 당사에서 전문적으로 수행하고 있습니다.
