냉각탑(워터타워)은 대형 빌딩 및 산업 시설의 공조 시스템에서 핵심적인 열 교환 역할을 수행합니다. 이번 서울 강남구 현장의 경우, 노후화된 냉각탑 배관 플랜지 연결부에서 심각한 누설이 발생하여 냉각 효율 저하 및 주변 설비의 2차 손상 위험이 감지되었습니다. 이에 에이스앤시스템 기술팀이 긴급 투입되어 정밀한 워터타워 누설 보수 작업을 진행했습니다. 미세한 크랙과 가스켓 노후화로 인한 누설은 방치할 경우 대형 사고 및 칠러(Chiller) 압축기 과부하로 이어질 수 있으므로 신속하고 정확한 대처가 필수적입니다.
핵심 요약표
| 구분 | 상세 내용 |
| 현장명 | 서울 강남구 OO빌딩 옥상 공조기계실 |
| 주요 증상 | 워터타워 INLET(입수구) 플랜지 결합부 누설, 백화 현상 및 스케일 고착 |
| 해결 방안 | 기존 부식 부위 스케일 제거, 마스킹 보양, 고강도 산업용 실란트 도포 |
| 적용 기술 | 정밀 기밀 테스트, 산업용 특수 방수/누설 방지 코팅 기술 적용 |
1. 현장 진단 및 전체 배관 시스템 점검
첨부된 사진에서 확인되듯이, 옥상에 위치한 대형 워터타워 현장입니다. 수많은 배관과 밸브가 복잡하게 얽혀 있는 구조이며, 이러한 대형 공조 설비는 순환 수량과 압력이 매우 높습니다. 펌프 기동 시 발생하는 진동(Vibration)과 열팽창, 수축의 반복은 배관 조인트와 플랜지 부위에 지속적인 피로 하중을 가하게 됩니다. 에이스앤시스템은 본격적인 워터타워 누설 보수 전, 시스템 전체의 밸런스와 누수 포인트를 교차 검증하기 위해 정밀 진단을 선행했습니다.

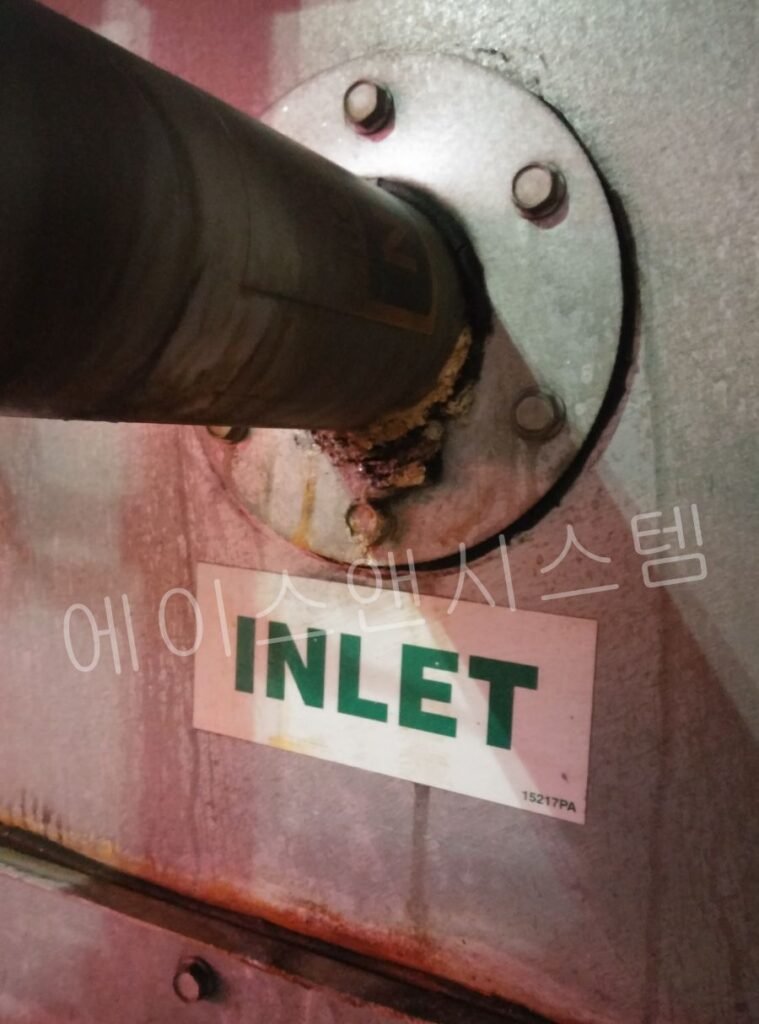

문제가 발생한 INLET(입수구) 배관 플랜지 부위의 근접 컷입니다. 사진을 보시면 결합부 틈새로 냉각수가 누출되어 하얗게 스케일(Scale)이 고착된 백화 현상과 부식이 적나라하게 관찰됩니다. 이는 플랜지 내부 가스켓의 경화 및 볼트 텐션 저하로 인한 전형적인 누수 패턴입니다. 이 상태를 방치하면 배관 압력 손실은 물론 펌프 캐비테이션(Cavitation)을 유발하여 전체 냉각 시스템의 치명적인 결함으로 이어질 수 있습니다.
2. 정밀 보수 공정: 기초 보양 및 특수 코팅 시공

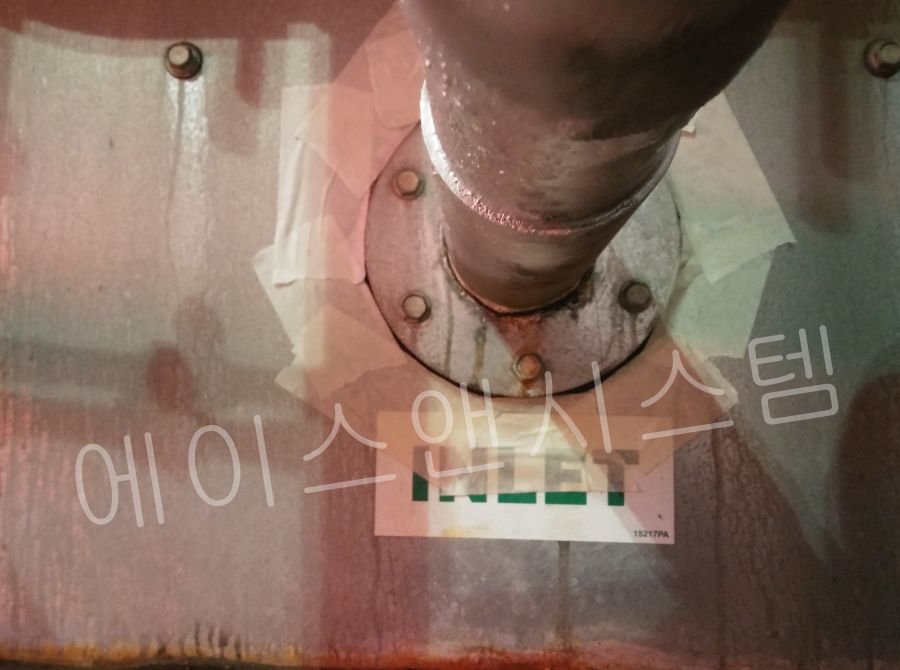

본격적인 워터타워 누설 보수 공정의 첫 단계는 철저한 표면 처리와 보양 작업입니다. 와이어 브러시와 그라인더를 이용해 접합부의 스케일과 녹을 완벽히 제거한 후, 화학 약품과 도료가 다른 정상적인 관체에 묻지 않도록 마스킹 테이프를 꼼꼼하게 부착했습니다. 보이지 않는 기초 작업의 디테일이 최종 보수 퀄리티와 내구성을 결정짓습니다.

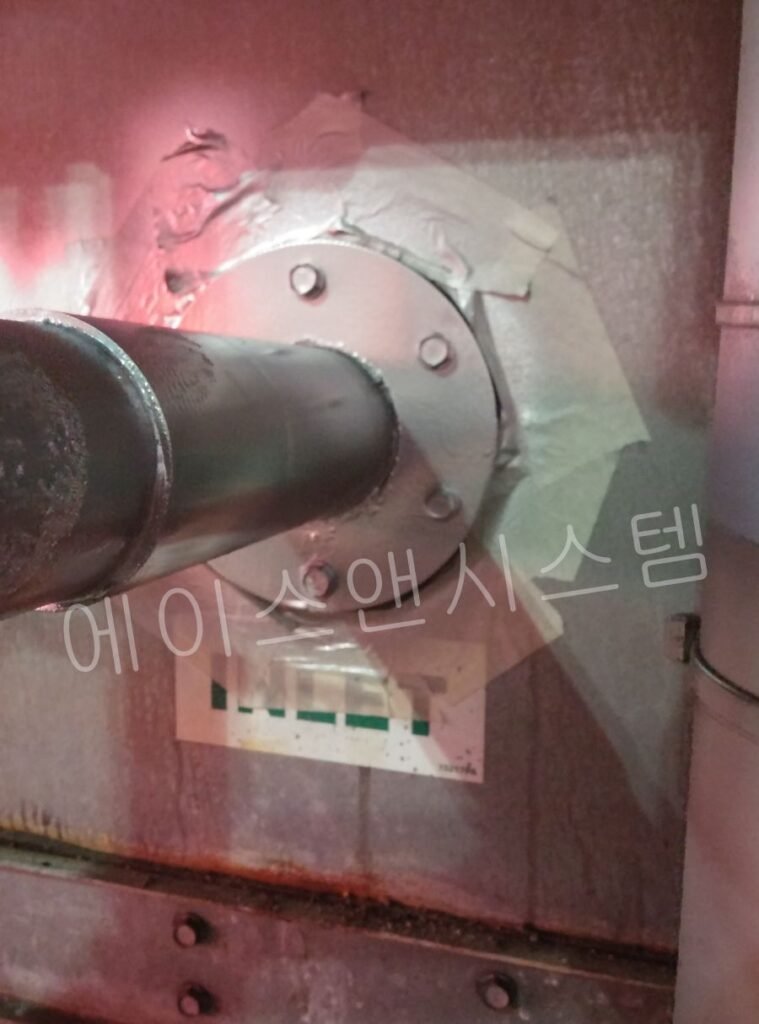

아래 디테일 컷을 보시면, 마스킹 처리된 라인을 따라 특수 누설 방지 코팅(실링)이 두껍고 균일하게 도포된 것을 확인할 수 있습니다. 일반 실리콘이 아닌 고압력, 고수축 팽창에 견딜 수 있는 냉동공조 전용 고강도 폴리머 실란트를 적용했습니다. 이는 단순한 땜질식 처방이 아닌, 1차 물리적 결합과 2차 화학적 코팅을 결합하여 누수의 근본 원인을 완벽하게 차단하는 에이스앤시스템만의 맞춤형 유지보수 솔루션입니다.
공조 설비 유지보수 규격 준수
본 시공은 산업안전보건법 및 한국냉동공조산업협회(KRAIA)의 설비 유지관리 기술 기준을 엄격히 준수하여 진행되었습니다. 정밀한 메거(Megger) 테스트 및 배관 기밀 테스트를 통해 누설이 100% 차단되었음을 확인하였습니다.
자가 점검 리스트 (냉각탑 배관 누설)
- [ ] 펌프 가동 중 배관 이음새 부근에서 미세한 물방울이 떨어지는가?
- [ ] 플랜지나 밸브 하단에 하얀 석회질(백화 현상)이나 붉은 녹물이 고착되어 있는가?
- [ ] 최근 냉각수 보충 주기가 비정상적으로 짧아졌는가?
FAQ
Q. 미세한 누수도 반드시 수리해야 하나요?
A. 네, 배관 내부는 고압 상태이므로 미세한 누수가 발견되었다는 것은 이미 내부 가스켓이나 체결부의 피로 파괴가 시작되었다는 의미입니다. 방치 시 대량 누수로 이어져 공장 및 빌딩 셧다운을 유발할 수 있습니다.
Q. 워터타워 누설 보수 작업 소요 시간은 얼마나 되나요?
A. 현장 규모와 누수 개소에 따라 다르나, 이번 강남구 대형 빌딩 현장의 경우 표면 처리, 코팅, 건조, 기밀 테스트까지 반나절(약 4~5시간) 이내에 완료하여 시스템 가동 중지 시간을 최소화했습니다.
냉동설비 긴급 수리 및 현장 진단이 필요하시다면 아래 링크를 통해 전문 엔지니어의 상담을 받아보세요.
