대형 스마트 HACCP 육가공 공장으로부터 긴급 기술 지원 요청이 접수되었습니다. 현장 진단 결과, 영하 18℃를 엄격하게 유지해야 하는 냉동창고의 설정 온도 이탈 현상이 발생하고 있었으며, 원인은 메인 반밀폐형 압축기의 효율 저하 및 내부 부품 마모로 인한 압축 불량이었습니다. 식약처의 엄격한 스마트 HACCP 온도 관리 규정을 충족하기 위해, 즉각적이고 정밀한 냉동기 콤프레셔 오버홀 공정을 진행하여 설비의 심장을 신품 대비 100% 성능으로 복원한 기술 내역을 공개합니다.
📌 현장 핵심 요약표
| 구분 | 상세 내역 |
| 현장명 | 메인 냉동창고 |
| 주요 증상 | 압축기 토출압 저하, 고주파 이상 소음, 챔버 온도 이탈 (-18℃ 유지 불가) |
| 해결 방안 | 반밀폐형 콤프레셔 탈거 후 팩토리 입고, 전면 완전 분해 및 정밀 오버홀 |
| 적용 기술/부품 | 특수 화학 세척, 마이크로 캘리퍼스 공차 측정, 스테이터 절연 보강, 정품 밸브 리드 및 가스켓 교체, 규정 토크 정밀 체결 |
1. 파손 부품 정밀 세척 및 마이크로 공차 점검
콤프레셔의 성능 저하를 유발하는 가장 큰 원인은 내부 윤활유 탄화로 인한 카본 슬러지와 기계적 마찰로 발생한 미세 쇳가루입니다. 당사는 단순 세척이 아닌, 금속 표면의 손상을 방지하는 산업용 특수 화학 세척액을 사용하여 구동부 핵심 부품을 원상태로 복구합니다.

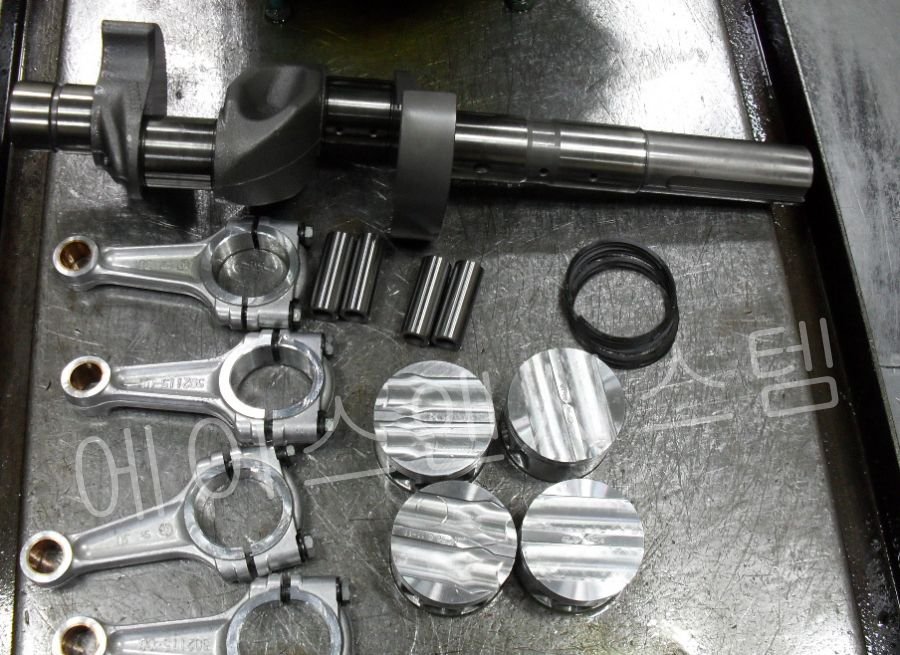

첨부된 사진에서 확인되듯이, 카본과 쇳가루가 고착되어 있던 피스톤과 커넥팅 로드 세트가 특수 공정을 거쳐 본래의 표면 조도를 완벽하게 되찾았습니다.
부품 세척 후에는 마이크로미터 및 버니어 캘리퍼스를 활용하여 제조사 허용 오차 범위 내에 있는지 정밀 측정합니다. 아래 디테일 컷을 보시면 조립 대기 중인 신품급 피스톤 링과 핀, 그리고 크랭크샤프트의 상태를 확인할 수 있습니다. 0.01mm의 미세한 마모 공차라도 발견될 경우 즉각 폐기하고 신품으로 교체하는 것이 에이스앤시스템의 확고한 엔지니어링 원칙입니다.
2. 모터 절연 보강 및 밸브 플레이트 복원
기계적 압축을 담당하는 실린더부 외에도 전기적 심장 역할을 하는 모터부의 건전성 확보는 필수적입니다. 고온의 냉매 가스와 오일에 노출된 스테이터 코일은 시간이 지남에 따라 절연 성능이 저하됩니다.

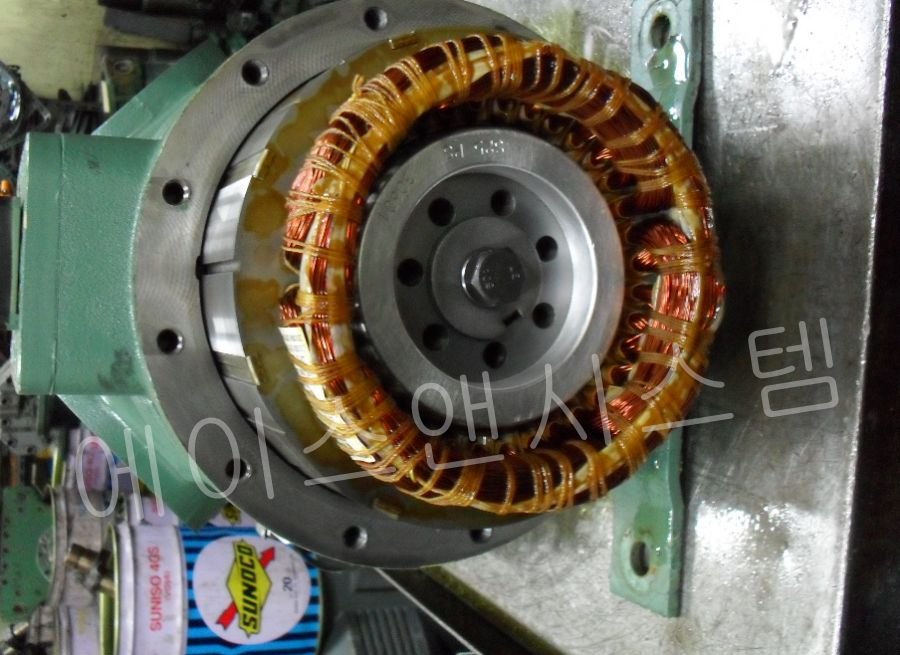

세척과 특수 열풍 건조기(Oven)를 통한 진공 건조, 그리고 절연 바니시 보강 및 큐어링(Curing) 작업을 마친 모터부 사진입니다. 작업 후 1000V 메거(Megger) 테스터기로 절연 저항을 측정하여 무한대(∞)에 가까운 저항값을 확인, 누전 위험을 원천 차단했습니다.

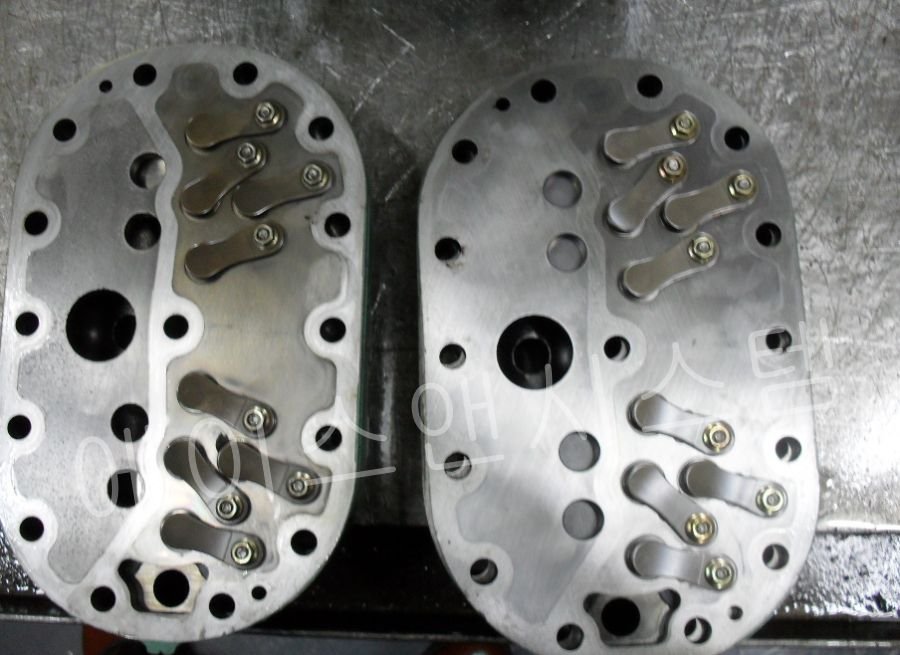

압축 효율을 직접적으로 좌우하는 밸브 플레이트 부품 역시 오염 물질이 완벽하게 제거되어 본래의 금속 광택을 뿜어냅니다. 이 밸브 플레이트의 평탄도와 표면 청정도는 콤프레셔의 최종 수명을 결정짓는 핵심 요소입니다.

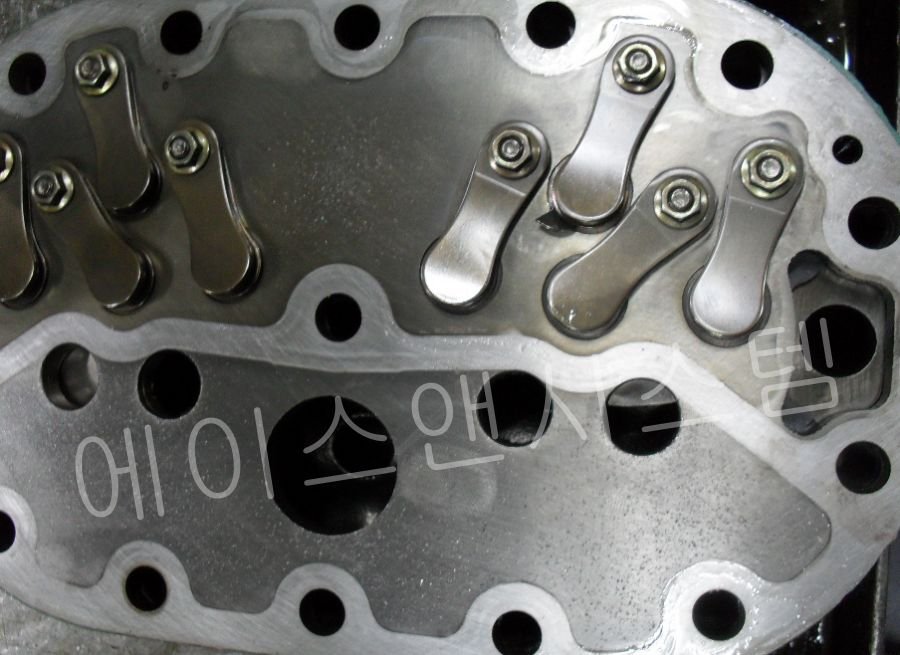

복원된 밸브 플레이트 위에 신품 리드 밸브를 세팅하는 과정입니다. 밸브 리드의 텐션 불량이나 미세한 이물질 개입은 냉매의 역류(Blow-by)를 유발하므로, 한 치의 틈이나 조립 불량도 허용하지 않는 고도의 섬세함이 요구됩니다.
3. 심장부 조립 및 기밀 유지 공정

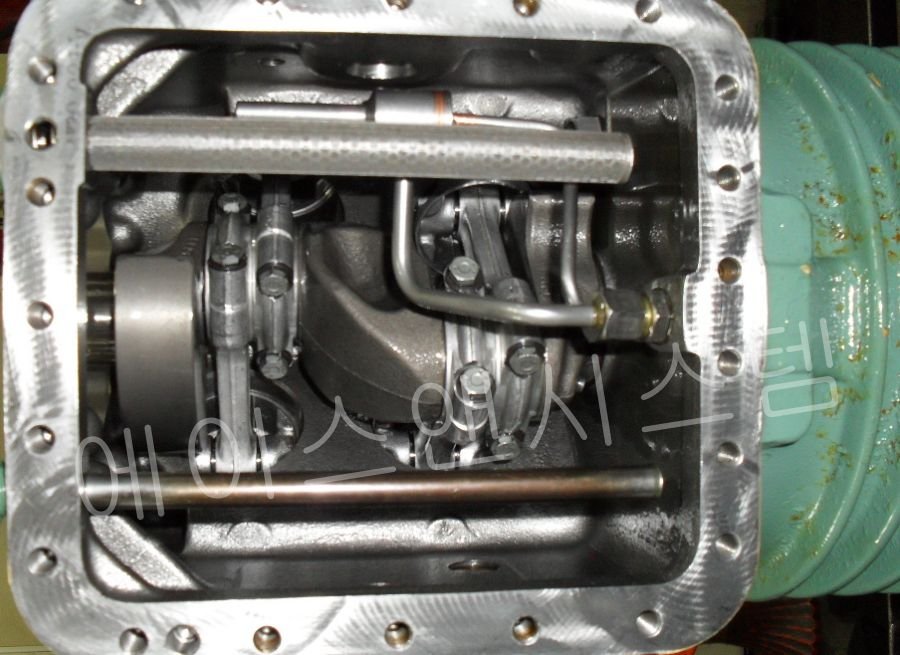

부품 검수 및 세척이 완료되면, 클린룸 수준으로 관리되는 작업대로 이동하여 본격적인 결합 공정을 시작합니다. 크랭크실 내부에 크랭크샤프트와 커넥팅 로드를 조립하는 과정에서 매뉴얼에 명시된 규정 토크(Torque)값을 엄수하여 디지털 토크 렌치로 체결합니다. 유격 없는 완벽한 체결 상태를 내부 뷰를 통해 투명하게 확인하실 수 있습니다.

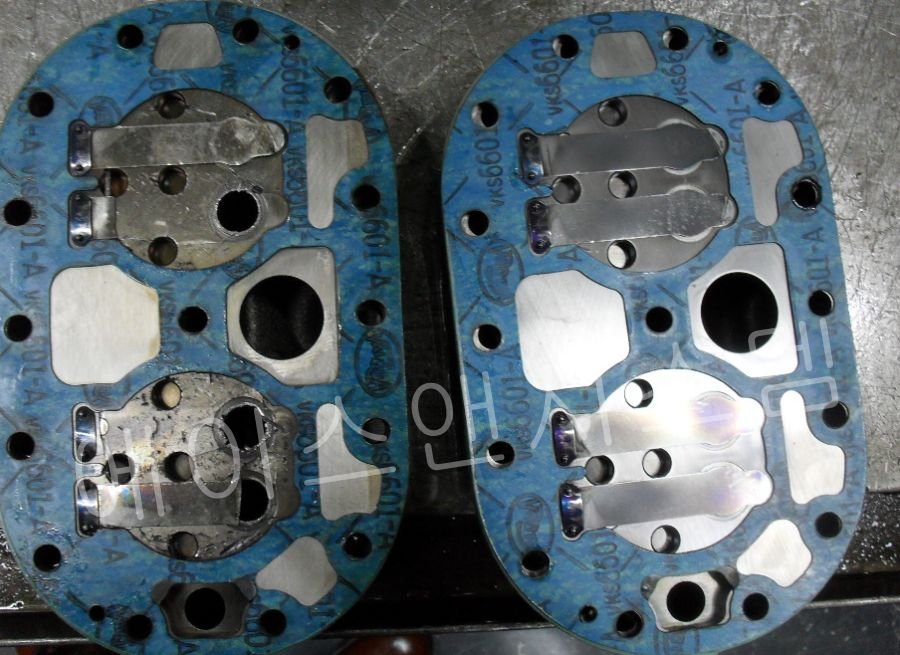

상부 실린더 헤드 조립 단계입니다. 압축된 고압의 냉매 가스가 누설되지 않도록 내열성, 내화학성이 뛰어난 정품 가스켓을 사용하며, 밸브 플레이트를 정확한 위치에 안착시킵니다.

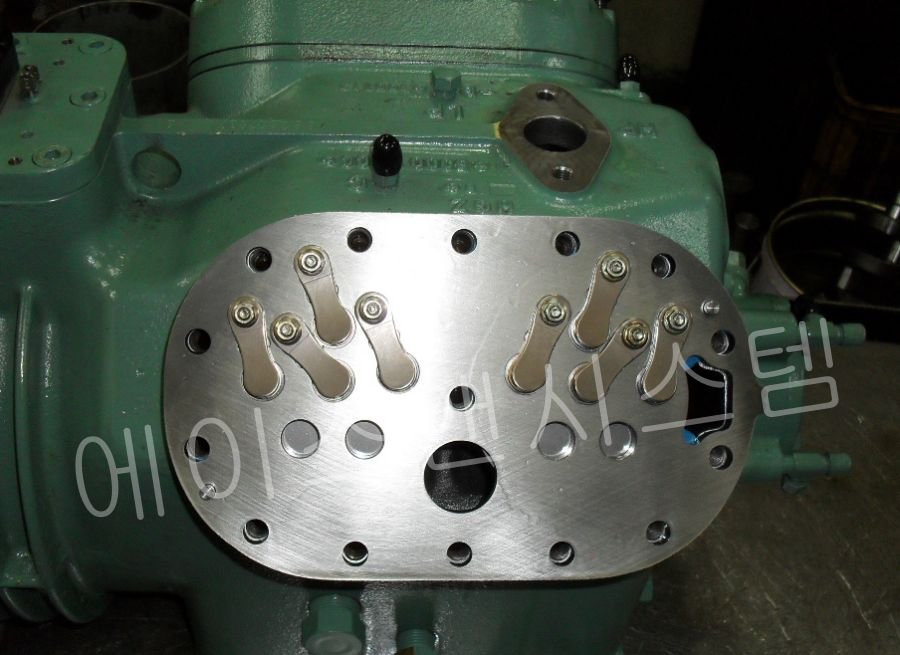

헤드 덮개를 덮기 직전, 밸브 파트가 메인 바디에 단단하게 결합된 모습입니다. 내부의 모든 체결부는 십자 체결 방식을 적용하여 편심 하중이 발생하지 않도록 정밀하게 조립되었습니다.
4. 최종 진공 기밀 테스트 및 출고
모든 기계적 조립을 마친 후 질소(N2)를 25kg/cm² 이상 가압하여 24시간 동안 미세 누설 여부를 검사하는 기밀 시험(Airtightness Test)을 실시합니다. 이후 진공 펌프를 이용해 0.5 Torr 이하로 고진공 작업을 수행하여 내부 수분을 완벽하게 제거합니다. 이는 한국냉동공조산업협회(KRAIA)의 설비 규격을 100% 준수하는 공정입니다.

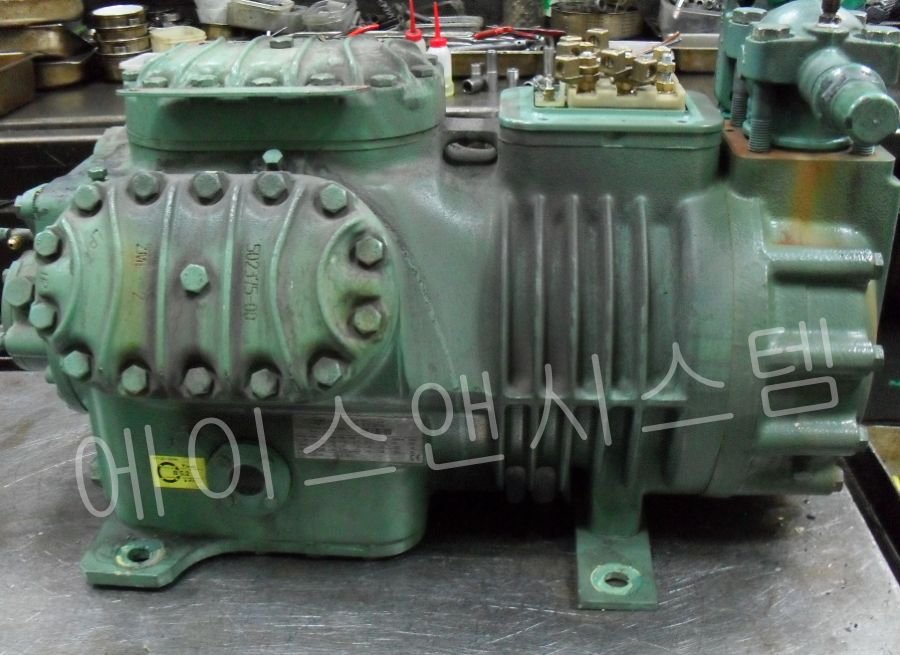

마지막으로 부식 방지를 위한 하도 및 상도 특수 우레탄 도장까지 완료된 콤프레셔의 최종 모습입니다. 마치 공장에서 갓 출고된 신품 장비와 동일한 외관과 성능을 자랑합니다. 이 장비는 즉시 현장에 재투입되어 HACCP 기준에 부합하는 완벽한 온도 제어 능력을 입증했습니다. (한국식품안전관리인증원 스마트 HACCP 기준 참조)
🛠️ 냉동기 콤프레셔 관리 자가 점검 리스트
- 오일 상태 확인: 사이트 글라스(Sight Glass)를 통해 윤활유의 색상이 탁하거나 탄화(검은색)되지 않았는지 주기적으로 확인하십시오.
- 소음 및 진동: 평소와 다른 금속성 마찰음이나 비정상적인 진동이 발생한다면 즉각적인 가동 중지 및 진단이 필요합니다.
- 압력/온도 체크: 흡입압 및 토출압이 규정 범위를 벗어나거나 모터 하우징 온도가 과열되는지 점검하십시오.
💡 자주 묻는 질문 (FAQ)
Q1. 냉동기 콤프레셔 오버홀의 적정 주기는 어떻게 되나요?
A1. 운전 환경과 부하 조건에 따라 상이하나, 통상적으로 가동 시간 15,000 ~ 20,000시간(약 2~3년) 주기로 예방 정비 차원의 정밀 점검 및 수리를 권장합니다.
Q2. 단순 수리와 오버홀의 차이점은 무엇인가요?
A2. 단순 수리가 고장 난 단일 부품만 교체하는 임시방편이라면, 당사의 오버홀은 장비를 볼트 단위까지 완전히 분해하여 마모 부품 전면 교체, 특수 세척, 절연 보강, 공차 조정 등을 거쳐 기계적/전기적 성능을 출고 당시의 신제품 상태로 되돌리는 근본적 성능 복원 공정입니다.
