상업용 및 산업용 냉동설비에서 압축기(Compressor)는 시스템 전체에 냉매를 순환시키는 핵심적인 심장 역할을 수행합니다. 장기간 가동된 압축기는 내부 기계 부품의 마모와 오일 탄화로 인해 성능 저하를 겪게 되며, 이를 방치할 경우 설비 전체의 치명적인 고장으로 이어집니다. 따라서 주기적인 콤프레셔 오버홀(Overhaul, 완전 분해 수리)은 냉동 기계의 수명을 연장하고 최적의 냉각 효율을 복원하기 위한 필수적인 기술 공정입니다.
본 포스팅에서는 에이스앤시스템이 직접 수행한 코플랜드(Copeland) 스트림 30HP 반밀폐형 압축기의 정밀 진단 및 분해 정비 과정을 기술적 관점에서 상세히 분석합니다.
1. 콤프레셔 오버홀 현장 작업 개요 요약
| 구분 | 상세 내용 |
| 현장 및 장비명 | 산업용 냉동창고 기계실 / 코플랜드 스트림(Stream) 반밀폐형 30HP 압축기 |
| 주요 증상 및 문제점 | 비정상적인 기계적 마찰 소음 발생, 오일 압력 저하 알람, 압축 효율 저하로 인한 설정 온도 도달 불가 |
| 해결 방안 | 시스템 펌프다운 후 압축기 전면 탈착, 작업장 이송 후 완전 분해 정비(오버홀) 진행 및 소모성 부품 전면 교체 |
| 적용 기술 및 부품 | 피스톤 및 커넥팅 로드 공차 측정, 밸브 플레이트 교체, 오일 스트레이너 슬러지 제거, 권선 메가 테스트, 고진공 작업 |
2. 대형 냉동설비에서 콤프레셔 오버홀이 필수적인 이유

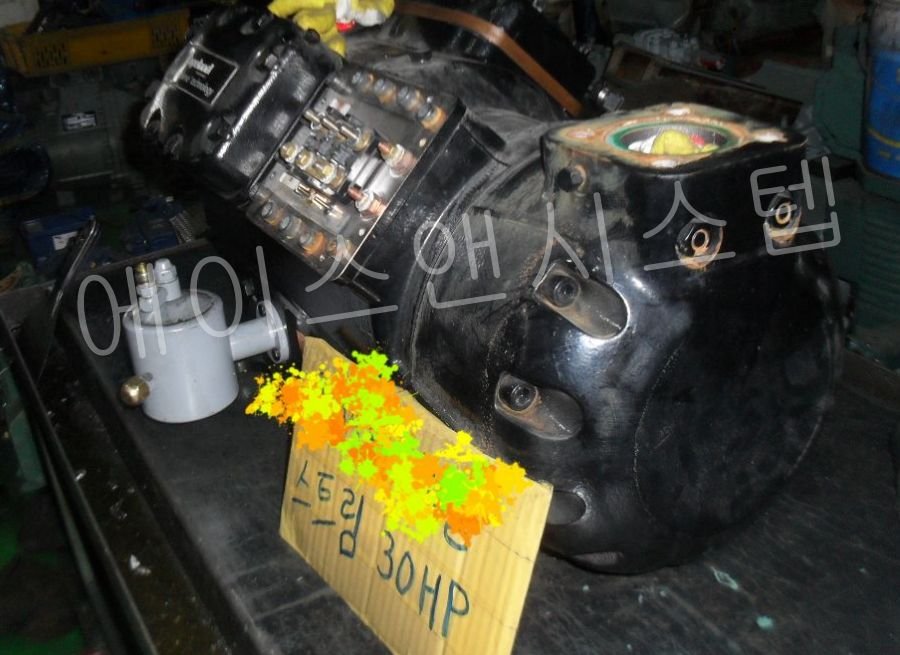

산업용 냉동창고나 대형 마트의 공조설비는 24시간 연중무휴로 가동되는 가혹한 운전 조건을 가집니다. 사진에 보이는 코플랜드 스트림 30HP 모델과 같은 대형 반밀폐형 압축기는 내부에서 고속으로 회전하는 크랭크샤프트와 왕복 운동을 하는 피스톤 구조로 이루어져 있습니다. 시간이 지남에 따라 냉동기유(오일)는 열화되고, 기계적 마찰로 인해 미세한 쇳가루가 발생합니다.
이러한 이물질이 윤활 시스템을 방해하면 베어링 마모가 가속화되고, 결과적으로 모터 소손이나 크랭크샤프트 파단이라는 돌이킬 수 없는 고장을 유발합니다. 정규 시간이나 가동 주기에 맞춘 선제적인 콤프레셔 오버홀은 신품 교체 대비 비용을 대폭 절감하면서도 신품에 준하는 성능을 90% 이상 회복할 수 있는 가장 합리적인 유지보수 방식입니다.
3. 오버홀 1단계: 외부 탈거 및 오일 스트레이너 오염도 점검

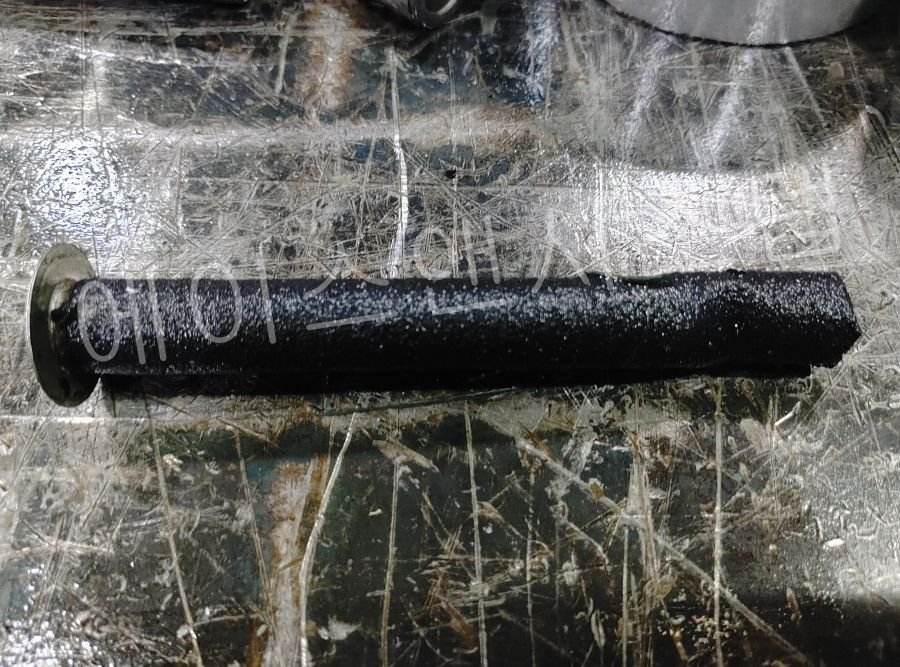

현장에서 압축기를 안전하게 탈거하여 에이스앤시스템 수리 센터로 입고한 후 가장 먼저 오일 배출 및 내부 스트레이너(Strainer) 점검을 진행합니다. 위 사진은 압축기 하부 크랭크케이스에서 분리해 낸 오일 스트레이너의 모습입니다.
원래는 금속 메쉬망 형태를 띠어야 할 부품이 새까만 슬러지와 탄화물, 그리고 마모된 금속 분진으로 완전히 막혀 있는 것을 확인할 수 있습니다. 이 필터가 막히면 오일 펌프가 각 구동부로 오일을 원활하게 압송하지 못하게 되며, 이는 윤활 불량으로 인한 베어링 고착(Seizing)의 직접적인 원인이 됩니다. 전용 화학 세척액을 통해 막힌 스트레이너를 완전히 복원하거나 신품으로 교체하여 원활한 오일 순환 시스템을 재구축해야 합니다.
4. 오버홀 2단계: 실린더 헤드 및 밸브 플레이트 분리 진단

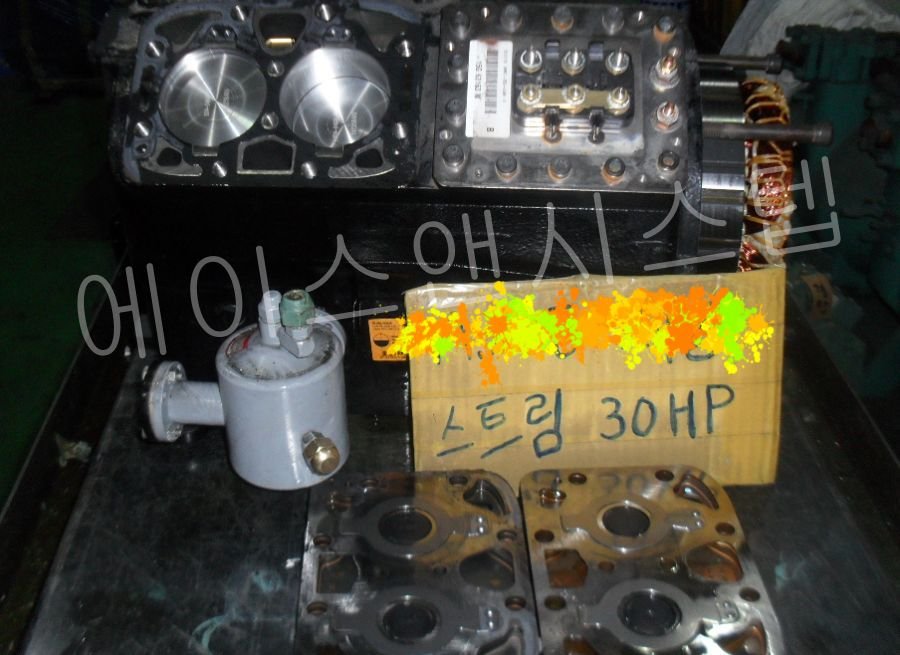

상단 실린더 헤드를 개방하여 밸브 플레이트(Valve Plate)와 피스톤 상단부를 노출시킨 상태입니다. 밸브 플레이트는 저압의 냉매 가스를 흡입하고 고압으로 압축하여 토출하는 과정에서 핵심적인 체크 밸브 역할을 수행합니다.
장기 가동 시 고온의 토출 가스에 의해 밸브 리드(Reed) 부위에 카본이 퇴적되거나, 액압축(Liquid slugging) 현상으로 인해 밸브 리드가 미세하게 깨지고 휘어지는 파손이 빈번하게 발생합니다. 밸브가 기밀을 유지하지 못하면 압축된 고압 가스가 다시 저압부로 누설되어 심각한 압축 효율 저하를 초래합니다. 완벽한 콤프레셔 오버홀을 위해 밸브 플레이트 어셈블리는 손상 여부와 관계없이 신뢰성 확보를 위해 정품 신규 부품으로 전량 교체하는 것을 원칙으로 합니다.
5. 오버홀 3단계: 구동부 핵심 부품(크랭크샤프트, 피스톤) 정밀 측정

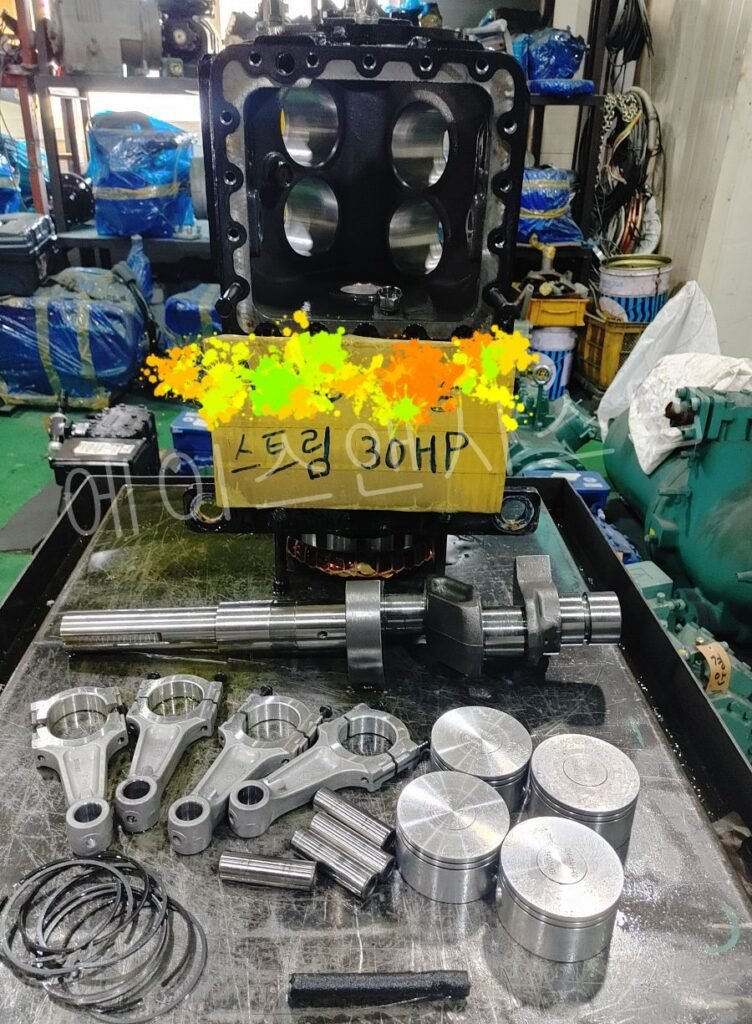

크랭크케이스를 완전히 개방하고 내부의 동력 전달 부품을 모두 분해하여 정렬한 모습입니다. 크랭크샤프트, 커넥팅 로드, 피스톤, 피스톤 핀, 그리고 피스톤 링이 포함됩니다.
전문 엔지니어는 마이크로미터 및 실린더 게이지 등의 정밀 계측 장비를 활용하여 각 부품의 마모도와 공차(Tolerance)를 마이크론 단위로 측정합니다. 특히 크랭크샤프트의 저널 베어링 결합부의 스크래치 여부와 피스톤 링의 마모도를 철저하게 검사합니다. 마찰로 인해 규정 치수를 벗어난 메탈 베어링이나 텐션을 잃은 피스톤 링은 실린더 벽면의 긁힘(Scoring)을 유발하므로 즉시 신품으로 교체됩니다. 조립 시에는 각 연결 부위에 규정된 토크 렌치 값을 적용하여 기계적 체결 강도를 제조사 매뉴얼 기준과 동일하게 맞춥니다.
6. 오버홀 4단계: 모터 스테이터 절연 상태 및 권선 점검

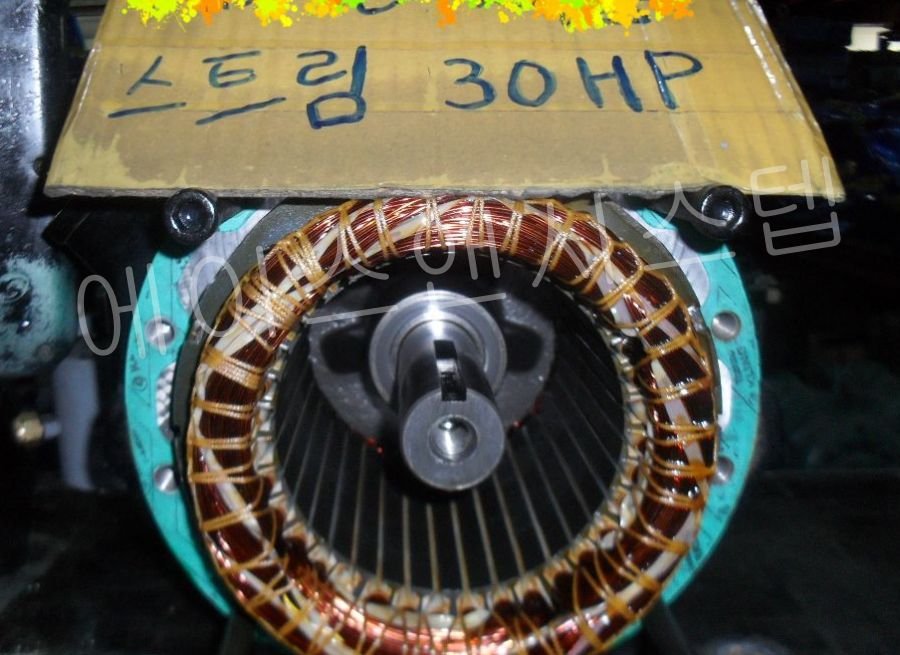

반밀폐형 압축기는 흡입되는 저온의 냉매 가스를 이용해 전기 모터의 코일을 냉각시키는 구조를 가지고 있습니다. 사진에 보이는 부분은 회전자(로터)를 분리한 후 드러난 고정자(스테이터)의 동선 코일부입니다.
과부하 운전이나 냉매 부족 현상이 지속되면 모터 냉각이 충분히 이루어지지 않아 코일을 감싸고 있는 절연 니스(Varnish)가 열화되고 박리될 수 있습니다. 메가 테스터(Megger Tester)를 사용하여 권선 간 절연 저항과 대지 간 절연 상태를 정밀하게 측정합니다. 절연 파괴가 의심될 경우 모터 소손으로 인한 시스템 내부의 산화(Acid burn-out)를 방지하기 위해 모터 재권선(Rewinding) 작업을 병행하여 전기적 안정성을 완벽하게 확보합니다.
7. 오버홀 5단계: 정밀 조립, 고진공 작업 및 시운전
모든 세척과 부품 교체가 완료되면, 내부 이물질 유입을 철저히 통제한 상태에서 역순으로 조립을 진행합니다. 가스켓 류는 모두 신품으로 교체하여 냉매 누설 가능성을 원천 차단합니다.
조립 완료 후에는 시스템 내부의 수분과 불응축 가스를 완벽하게 제거하기 위해 투-스테이지 진공 펌프와 마이크론 게이지를 이용하여 0.5 Torr(500 microns) 이하의 심도 깊은 고진공 작업을 장시간 수행합니다. 이후 적정량의 전용 냉동기유를 주입하고, 시스템에 연결하여 냉매를 충전합니다. 압축기 가동 시 흡입/토출 압력, 과열도(Superheat) 및 과냉도(Subcooling), 운전 전류(Ampere)를 실시간으로 모니터링하여 공장 출하 시점과 동등한 기계적 퍼포먼스가 발휘되는지 검증하는 것으로 콤프레셔 오버홀 공정을 마무리합니다.
8. 주기적인 유지보수 및 사후관리(A/S)의 중요성
아무리 완벽하게 정비된 장비라도 가동 환경의 변화에 따라 수명이 좌우됩니다. 따라서 체계적이고 정기적인 사후관리(A/S)는 선택이 아닌 필수입니다. 에이스앤시스템은 한국냉동공조산업협회의 설비 유지보수 권장 기준을 철저히 준수하여 과학적인 관리 솔루션을 제공합니다.
정기 점검을 통해 오일의 산성도 검사, 누설 탐지, 응축기 화학 세척을 진행하면 콤프레셔의 과부하를 예방할 수 있습니다. 특히 식품을 보관하는 설비의 경우, 콤프레셔의 미세한 효율 저하가 내부 온도 편차로 이어져 식재료 변질을 유발할 수 있으므로, 주기적인 전문가의 장비 진단을 통해 설정 온도를 상시 일정하게 유지하는 것이 기업의 손실을 방지하는 핵심입니다.
9. 냉동설비 고장 전 필수 체크리스트 및 FAQ
대형 압축기의 고장은 하루아침에 발생하지 않으며, 반드시 전조증상을 동반합니다. 관리자는 아래의 체크리스트를 통해 설비의 이상 유무를 사전에 파악해야 합니다.
- 오일 사이트 글라스(유면계) 확인: 오일의 색상이 검게 변했거나, 거품이 심하게 발생(포밍 현상)하며 유면이 1/4 이하로 떨어져 있다면 즉각적인 점검이 필요합니다.
- 비정상적인 진동 및 소음: 평소와 다른 금속성 타격음이나 불규칙한 진동이 발생하면 내부 부품 마모가 진행되고 있다는 증거입니다.
- 토출 온도 상승: 압축기 상부나 토출 배관이 손을 댈 수 없을 정도로 비정상적으로 뜨겁다면, 냉매 부족이나 밸브 플레이트 파손을 의심해야 합니다.
Q&A. 전문가가 답해주는 유지보수 상식
Q1. 콤프레셔 오버홀의 권장 주기는 어떻게 되나요?
A. 장비의 운전 시간과 부하 조건에 따라 다르지만, 일반적인 산업용 반밀폐형 압축기의 경우 누적 가동 시간 10,000 ~ 15,000시간(약 2~3년)을 기준으로 1차 정밀 진단 및 예방적 오버홀을 권장합니다.
Q2. 신품 교체와 오버홀 중 어떤 것이 더 경제적인가요?
A. 모터 코일이 완전히 타버려 시스템 내부에 강산성 오염 물질이 퍼진 심각한 상태(Burn-out)가 아니라면, 마모된 구동 부품만 교체하는 오버홀 작업이 신품 교체 비용 대비 40~60% 이상 저렴하며 성능은 90% 이상 회복되므로 훨씬 경제적입니다.
Q3. 수리 기간 동안 영업 손실을 최소화할 수 있나요?
A. 에이스앤시스템은 신속한 현장 펌프다운 및 탈착을 진행하며, 자체 수리 센터에서의 체계화된 공정을 통해 오버홀 소요 시간을 최소화합니다. 필요시 예비 압축기(스페어) 대여 등을 통해 냉각 중단 시간을 최소화하는 맞춤형 솔루션을 제안합니다.
