냉동창고 컴프레셔 교체, 서울 영등포 현장 설비 유지보수 5단계 프로세스

안녕하세요. 냉동냉장 및 공조설비 전문업체 플러스앤시스템입니다. 상업용 냉동창고에서 설정 온도가 정상적으로 떨어지지 않거나 기계실에서 비정상적인 소음이 발생한다면, 시스템의 심장인 컴프레셔(압축기)의 기능 저하를 의심해야 합니다. 오늘 포스팅에서는 서울 영등포에 위치한 상업용 시설 현장에서 진행된 냉동창고 컴프레셔 교체 및 설비 유지보수 작업의 전 과정을 기술적인 관점에서 상세히 분석하여 공유해 드립니다.

1. 영등포 현장 수리 개요 요약

구분	상세 내용
현장명	서울 영등포구 소재 상업용 냉동창고 기계실
주요 증상 및 문제점	냉동기 온도 하강 불량, 기존 컴프레셔 노후화로 인한 압축 불량 및 이상 소음 발생
해결 방안	고장 난 기존 컴프레셔 탈거 및 신규 컴프레셔 교체, 제어반(컨트롤 판넬) 결선 점검 및 안전 장치 세팅
적용 기술 및 부품	컴프레셔 정밀 조립, 고저압 압력스위치(DPS) 점검, 정밀 진공 작업, 냉매 누설 테스트 및 정량 충전, 전기 배선 재결속

2. 현장 점검 및 제어반(컨트롤 판넬) 진단

냉동 설비의 고장 원인은 복합적일 수 있으므로, 단순 부품 교체에 앞서 시스템 전반을 통제하는 전기 제어반(컨트롤 판넬)의 상태를 점검하는 것이 우선입니다.

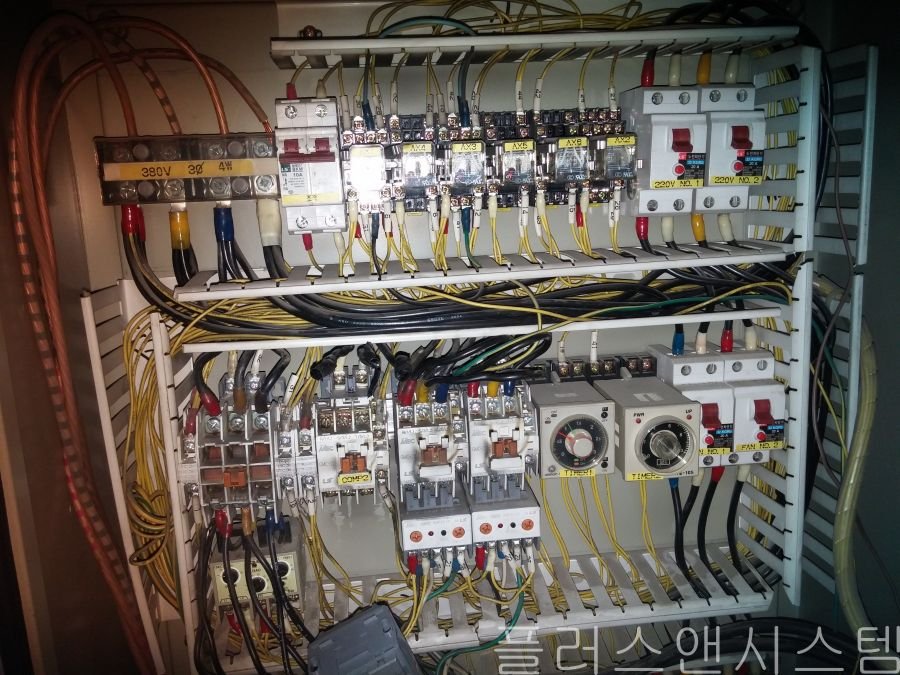

해당 현장의 제어반 내부입니다. 마그네트 스위치, 과전류 계전기(EOCR), 타이머, 그리고 각종 차단기들이 배치되어 있습니다. 컴프레셔가 구동될 때 발생하는 기동 전류와 운전 전류를 측정하여 모터 코일의 손상 여부나 과부하 상태를 확인합니다. 전장부품의 접점 불량이나 결상 현상은 컴프레셔의 치명적인 손상으로 이어질 수 있으므로, 교체 전 전기적 안정성을 확보하는 것이 필수적입니다. 점검 결과 제어반의 작동 상태는 양호하였으며, 콤프레셔 자체의 기계적 마모 및 압축 불량이 주요 원인으로 판명되어 즉각적인 냉동창고 컴프레셔 교체를 결정하였습니다.

3. 본격적인 컴프레셔 교체 및 배관 분리 작업

안전하고 신속한 작업을 위해 신규 컴프레셔를 현장에 반입하는 모습입니다. 중량물인 컴프레셔는 이동 및 안착 과정에서 외부 충격이 가해지지 않도록 주의해야 하며, 기계실 내부의 비좁은 동선을 고려하여 안전하게 운반을 진행했습니다.

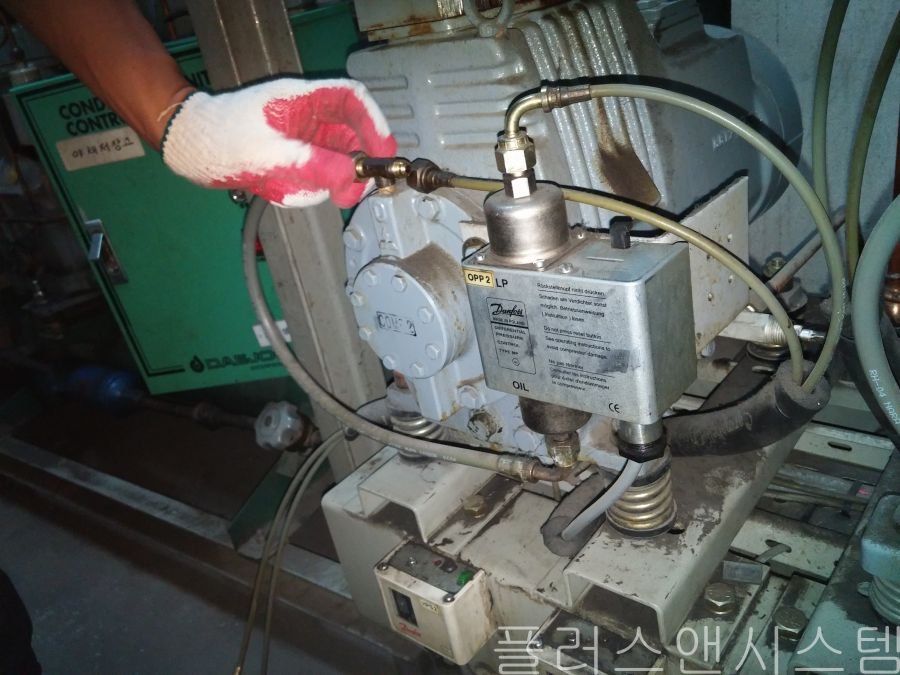

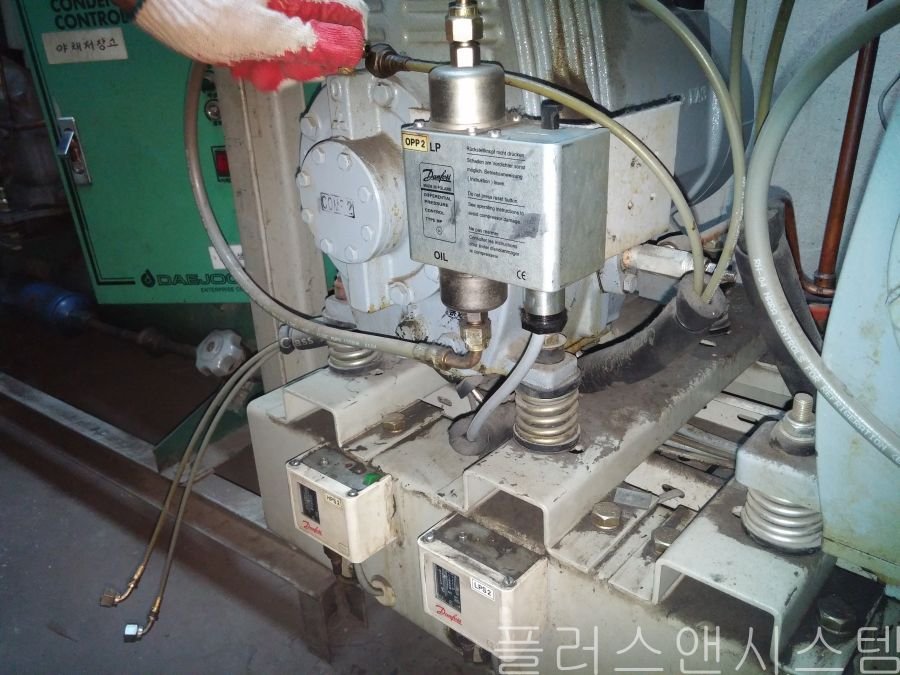

기존 컴프레셔를 탈거하기 전, 시스템 내부에 남아있는 냉매를 안전하게 회수하고 배관 내 압력을 제거합니다. 위 사진은 댄포스(Danfoss) 듀얼 압력 스위치(DPS) 및 유압 스위치 주변의 튜빙 배관을 정밀하게 분리하는 과정입니다. 고압과 저압을 제어하는 이 스위치들은 컴프레셔를 보호하는 핵심 안전 장치이므로, 교체 과정에서 모세관이 꺾이거나 손상되지 않도록 각별한 주의를 기울여 분리해야 합니다.

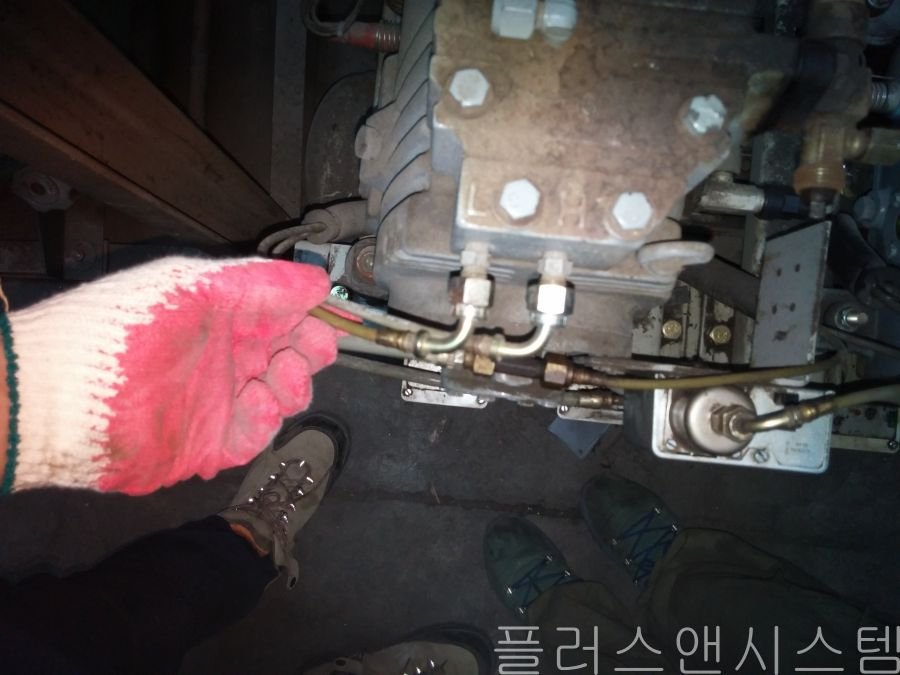

토출관(Discharge)과 흡입관(Suction)의 밸브를 차단하고 플랜지를 분해하여 배관을 컴프레셔로부터 완전히 분리합니다. 이때 기존 배관 내부에 오염물이나 수분이 유입되지 않도록 꼼꼼하게 밀봉 처리를 진행하며, 플랜지 가스켓(패킹) 면의 상태를 확인하여 체결 시 냉매 누설이 발생하지 않도록 사전 조치를 취합니다.

4. 신규 컴프레셔 안착 및 정밀 결속

방진 스프링 위에 새로운 컴프레셔를 정확하게 안착시킨 후, 실린더 헤드와 밸브 플레이트, 그리고 흡입/토출 배관 플랜지를 체결하는 단계입니다. 고압으로 압축된 냉매 가스가 순환하는 부위이므로, 규정된 토크 값을 준수하여 볼트를 교차 체결(대각선 방향)함으로써 가스켓의 밀착력을 높이고 미세한 냉매 누설을 원천적으로 차단합니다. 이러한 결합 과정에서의 정밀도가 전체 설비의 수명을 좌우합니다.

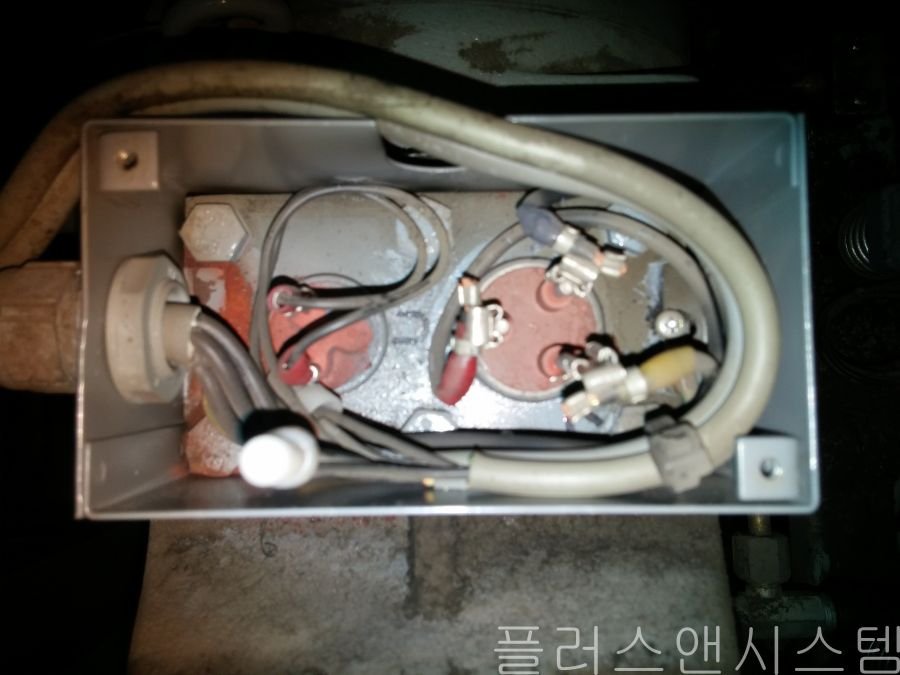

기계적 결속이 완료된 후, 전기 배선 작업을 진행합니다. 컴프레셔 터미널 박스 내부의 모터 결선 모습입니다. 삼상 전원의 R, S, T 상을 정확하게 확인하여 압축판 단자에 견고하게 압착 결속합니다. 결속이 느슨할 경우 스파크가 발생하거나 단자가 소손되어 모터가 타버릴 위험이 있으므로, 케이블 링터미널의 상태를 확인하고 절연 테이핑 및 수축 튜브를 통해 절연 성능을 극대화합니다. 전기적 결선 오류는 냉동창고 컴프레셔 교체 작업 중 가장 치명적인 하자를 유발할 수 있으므로 전문 엔지니어의 더블 체크가 필수입니다.

5. 진공 작업, 냉매 충전 및 시운전

물리적인 교체 작업이 완료되면 시스템 내부의 공기와 수분을 완전히 제거하기 위해 정밀 진공 작업을 실시합니다. 진공 펌프를 이용하여 진공도를 0.5 Torr 이하로 떨어뜨려 배관 내부를 완벽한 진공 상태로 만들어야만, 추후 냉매와 오일이 혼합될 때 화학 반응으로 인한 산화물 생성을 막을 수 있습니다.

진공 작업 완료 후, 질소 가스를 미세하게 가압하여 1차 기밀 테스트(누설 부위 확인)를 진행합니다. 이상이 없음을 확인한 뒤, 해당 설비 규격에 맞는 적합한 냉매를 전자저울을 사용하여 정량 충전합니다. 컴프레셔 기동 시운전을 통해 흡입 압력과 토출 압력, 과열도 및 과냉도를 측정하고, 쿨러(증발기)의 적상 상태와 보관고 내부 온도가 설정 온도까지 원활하게 도달하는지 최종 확인합니다.

6. 주기적인 유지보수 및 사후관리(A/S)의 중요성

아무리 완벽하게 냉동창고 컴프레셔 교체를 진행하였더라도, 냉동 설비는 24시간 365일 가동되는 혹사 환경에 놓여 있습니다. 응축기 핀 코일에 먼지가 쌓이거나, 쿨러에 과도한 성에가 착상되면 압축기에 무리한 부하가 걸려 단기간에 재고장이 발생할 수 있습니다.

플러스앤시스템은 단순한 고장 수리를 넘어, 정기적인 유지보수 계약 관리를 통해 응축기 화학 세척, 필터 드라이어 교체, 냉매 누설 정기 점검, 오일 상태 점검 등 종합적인 예방 정비 서비스를 제공합니다. 철저한 사후관리(A/S) 시스템을 통해 고객님의 귀중한 식자재와 제품이 상하는 일이 없도록 최적의 보관 환경을 유지해 드립니다.

안전한 식품 보관 온도를 규정하는 식품의약품안전처 HACCP 온도 관리 기준 및 관련 규정 가이드를 준수하기 위해서는, 신뢰할 수 있는 전문 업체를 통한 설비 관리가 기업 경쟁력의 필수 요소입니다.

7. 냉동설비 고장 전 필수 체크리스트 및 FAQ

냉동 설비의 큰 고장을 예방하기 위해 관리자분들께서 평소에 확인하셔야 할 필수 체크리스트입니다.

압축기 소음 및 진동: 평소와 다른 금속 마찰음이나 비정상적인 떨림이 없는지 확인하세요.
응축기 오염 상태: 실외기 측 응축기 핀에 먼지나 비닐 등이 막혀 열 교환을 방해하고 있지 않은지 점검하세요.
온도 편차: 설정 온도와 실제 고내 온도의 편차가 점점 벌어지거나, 온도 하강 속도가 눈에 띄게 느려졌는지 확인하세요.
냉매 누설 흔적: 배관 연결 부위나 밸브 주변에 기름(냉동기유)이 묻어 있다면 미세 누설을 의심해야 합니다.

Q&A. 자주 묻는 질문

Q1. 컴프레셔 교체 비용은 어떻게 산정되나요?

A. 컴프레셔의 마력수(HP), 사용 냉매의 종류, 반밀폐/밀폐형 등 기계적 스펙과 교체 현장의 작업 난이도(크레인 필요 여부 등)에 따라 견적이 세분화되어 산출됩니다.

Q2. 수리에 소요되는 시간은 어느 정도인가요?

A. 단일 컴프레셔 교체의 경우, 배관 분리, 교체, 진공 및 냉매 충전, 시운전까지 일반적으로 4~6시간 정도가 소요되며, 현장 상황에 따라 변동될 수 있습니다.

Q3. 콤프레셔 외에 같이 교체해야 하는 부품이 있나요?

A. 압축기가 고장 나면서 배관 내부에 오염 물질이 발생했을 확률이 높으므로, 이물질과 수분을 걸러주는 ‘필터 드라이어’와 ‘마그네트 스위치’는 컴프레셔 교체 시 반드시 함께 신품으로 교환하는 것이 원칙입니다.
